旋转转直线运动转换机械机构

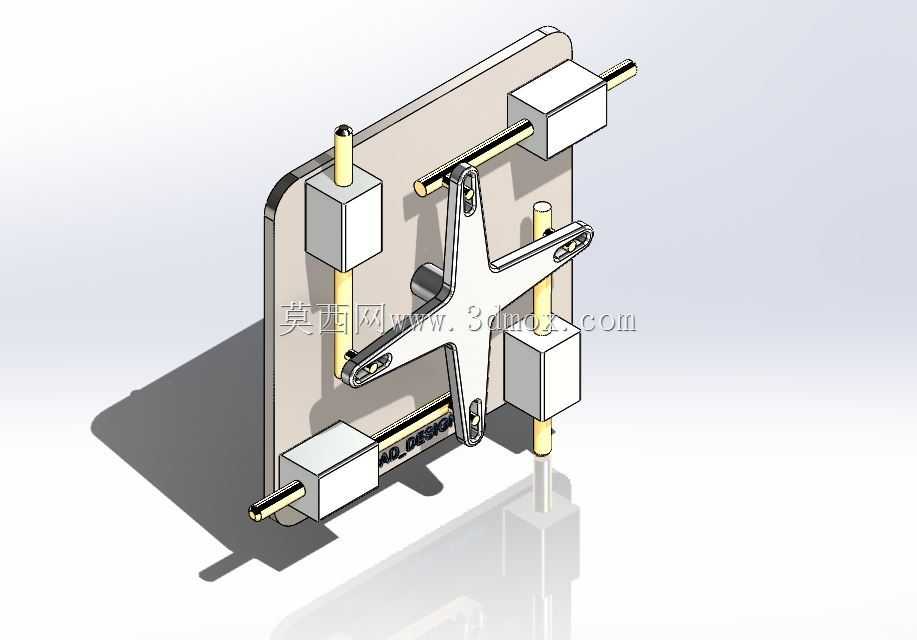

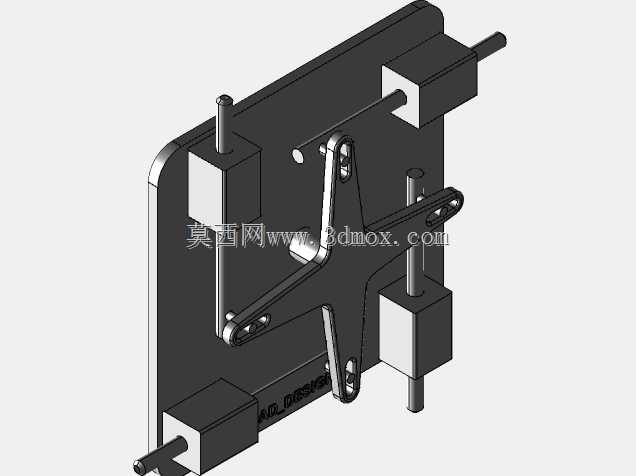

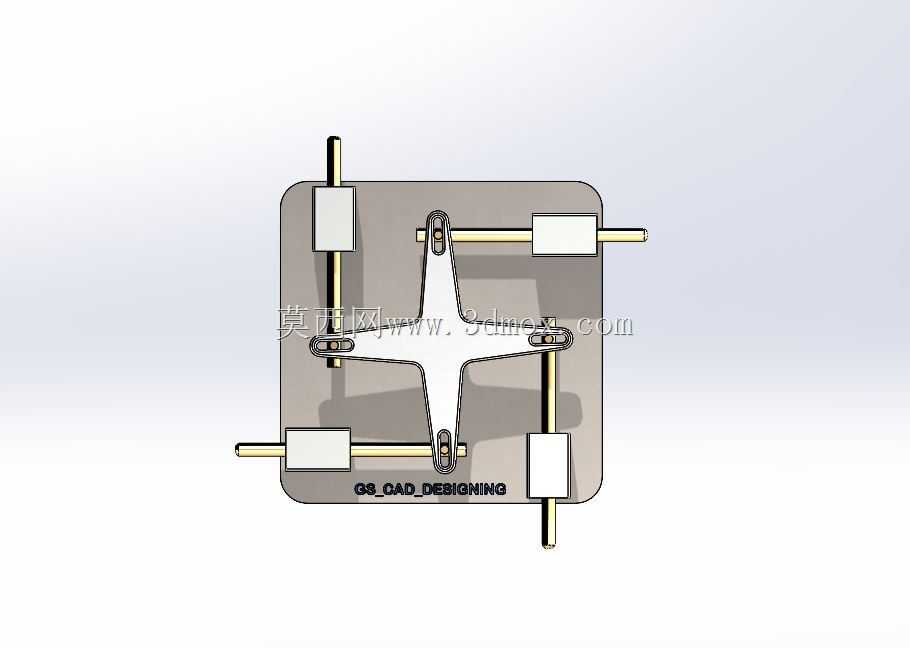

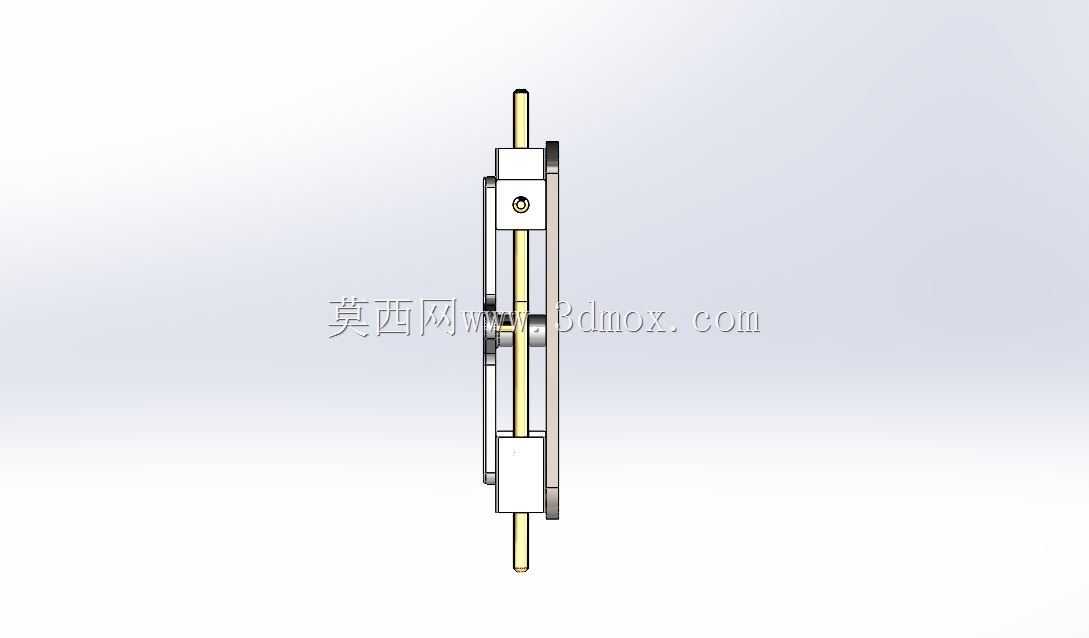

　　该机构核心功能为实现旋转运动与线性往复运动的形式转换，在轻工包装、纺织设备、小型自动化送料工位中有着广泛应用，可直接作为执行端的动力转换单元，替代传统曲柄滑块的部分应用场景，适配小行程、多输出端同步动作的工况需求。从结构布局来看，整套机构采用方形安装基板作为承载基体，中心布置星形旋转拨盘，四个方向分别布置带导向套的直线输出轴，每根输出轴通过铰接的连杆与中心拨盘的端部销轴连接，当中心拨盘受输入扭矩做整周旋转时，四个方向的输出轴会同步沿各自导向套做往复直线运动，单根轴的行程由拨盘上铰接点的旋转半径决定，可根据实际输出行程需求调整铰接点的安装孔位，无需更换整套核心构件。设计过程中优先考虑了运动的同步性，四个输出轴的运动相位差固定为90度，

　　可满足多工位同步递进、分料、夹持的动作需求，导向套采用内嵌式安装在基板上，与输出轴的配合间隙控制在滑动配合公差区间，既保证直线运动的顺畅度，也能避免运动过程中出现卡滞、偏磨的问题。安装边界方面，整套机构的外轮廓为规整方形，基板四个角预留有安装固定孔位，可直接通过螺栓固定在设备的安装面板上，输入轴端从基板中心位置伸出，可直接连接手轮、小型减速电机等动力输入部件，不需要额外加装传动转接件，整体结构紧凑，占用安装空间小，适合在小型自动化设备的内部狭小空间内布置。从实际使用场景来看，这类同步多轴输出的运动转换机构，可应用在小型工件的多方向同步定位、包装设备的多面折边工位、检测设备的多点同步触压工位，相比单轴输出的曲柄滑块结构，

　　不需要额外增加同步传动构件，就能实现四个方向的同步动作，能有效简化设备的整体传动链路，减少传动环节带来的间隙误差，提升动作的重复定位精度。结构设计上没有采用复杂的异形构件，所有零件均为常规机加工可实现的结构，拨盘、连杆、输出轴均可采用普通45号钢加工制作，导向套可根据耐磨需求选择铜质或者工程塑料材质，维护时仅需定期在导向套与输出轴的配合面添加润滑脂，就能保证长期运行的稳定性，不需要频繁更换易损构件。
