方形安装座金属操作手柄结构设计

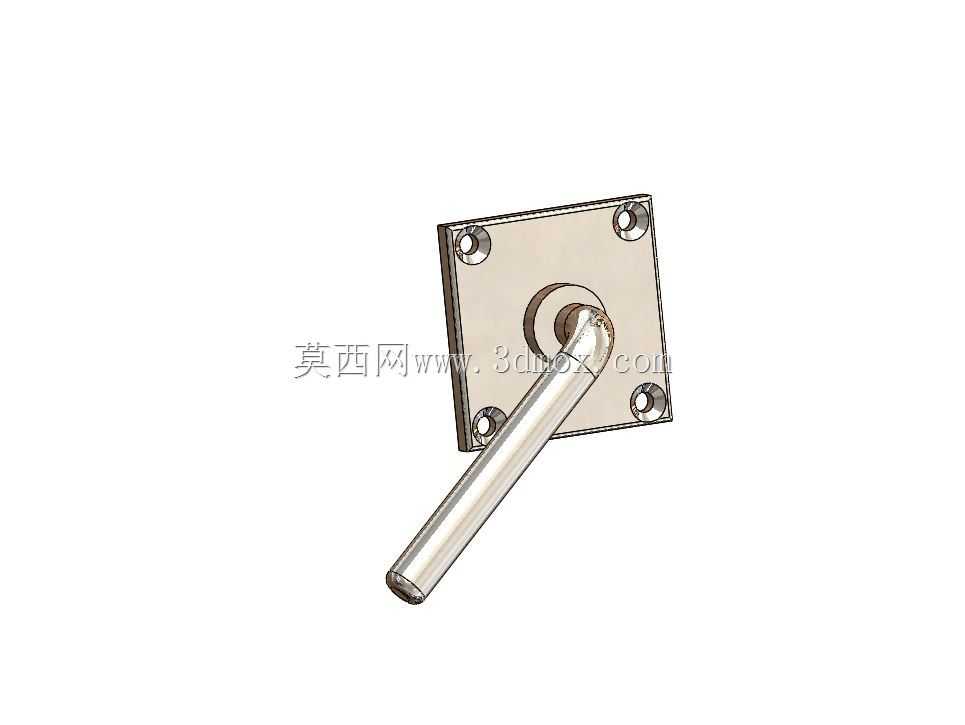

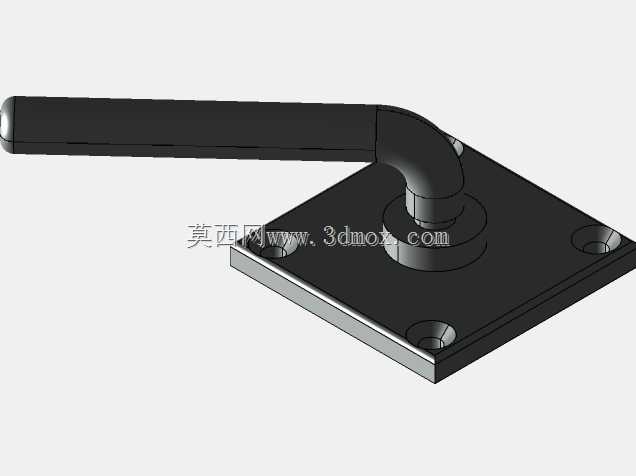

　　这类带方形安装法兰的金属操作手柄，常出现在工业设备的手动操作工位上，比如小型试验台的档位切换、工装夹具的锁紧释放、流体管路旁通阀的手动操控，或是检测仪器的调节端，作为人工施力的直接接触部件，它的结构合理性直接影响操作手感与长期使用可靠性。从结构来看，方形安装座四个角预留了沉头安装孔，安装时可以通过螺栓直接固定在设备面板或者安装基板上，沉孔设计能让螺栓头完全没入安装座表面，不会突出剐蹭操作人员，也能避免螺栓受外力磕碰出现滑牙问题。安装座中心设置了转轴配合孔，手柄杆体与转轴采用过盈配合加焊接的连接方式，能承受较大的扳动扭矩，不会在频繁操作后出现杆体松动、晃量过大的问题。杆体采用光滑圆钢加工，表面做了抛光处理，握持时没有尖锐棱角，

　　施力过程中接触面受力均匀，长时间操作也不会出现硌手的情况，杆体末端做了圆弧收边，没有毛刺飞边，避免操作时划伤手部。设计过程中首先要确认安装边界，方形法兰的边长需要匹配设备预留的安装位尺寸，四个安装孔的孔距要和设备面板上的预装孔完全对齐，避免现场安装时出现孔位错位无法装配的问题。转轴的直径需要匹配设备内部的传动件配合公差，既要保证转动顺畅无卡滞，也要控制径向间隙，避免扳动手柄时出现空行程过大的问题。手柄的杆体长度需要结合操作力矩需求计算，长度过短会导致操作时需要施加更大的力，增加操作人员劳动强度，长度过长则容易在设备周边形成干涉，甚至在误碰时出现设备误动作的风险。实际应用中，这类手柄的转动角度通常根据对应功能做限位设计，

　　比如90度开关位、180度切换位，安装座内部可以配套加装限位销，不需要额外在设备上加工限位结构，降低整机的加工成本。材质选择上整体采用不锈钢材质，既可以满足常规工业环境的防锈需求，在有轻度腐蚀的检测环境、潮湿工况下也能长期使用，不会出现锈蚀卡滞的问题。杆体与安装座的连接位置做了圆角过渡，避免应力集中，在频繁扳动的工况下不会出现焊缝断裂、杆体变形的问题。安装时需要注意安装面的平面度，若安装面存在凸起或者凹陷，会导致方形法兰安装后出现翘曲，影响转轴的同轴度，长期使用会加剧转轴的磨损，缩短部件使用寿命。
