雨水回收花园灌溉喷雾装置结构设计

　　这套喷雾结构主要面向小型庭院、社区公共绿地的雨水回收灌溉场景设计，核心用途是将收集过滤后的雨水以雾化喷淋的形式均匀输送至植被种植区域，替代传统自来水灌溉模式，降低绿化养护的水资源消耗。从实际使用场景来看，该装置可直接对接屋面雨水收集管路、地面渗滤集水模块的出水端，无需额外搭建高位储水塔，依靠管路自身水压即可完成雾化作业，适配面积在20至50平方米的小型花境、灌木种植区使用。

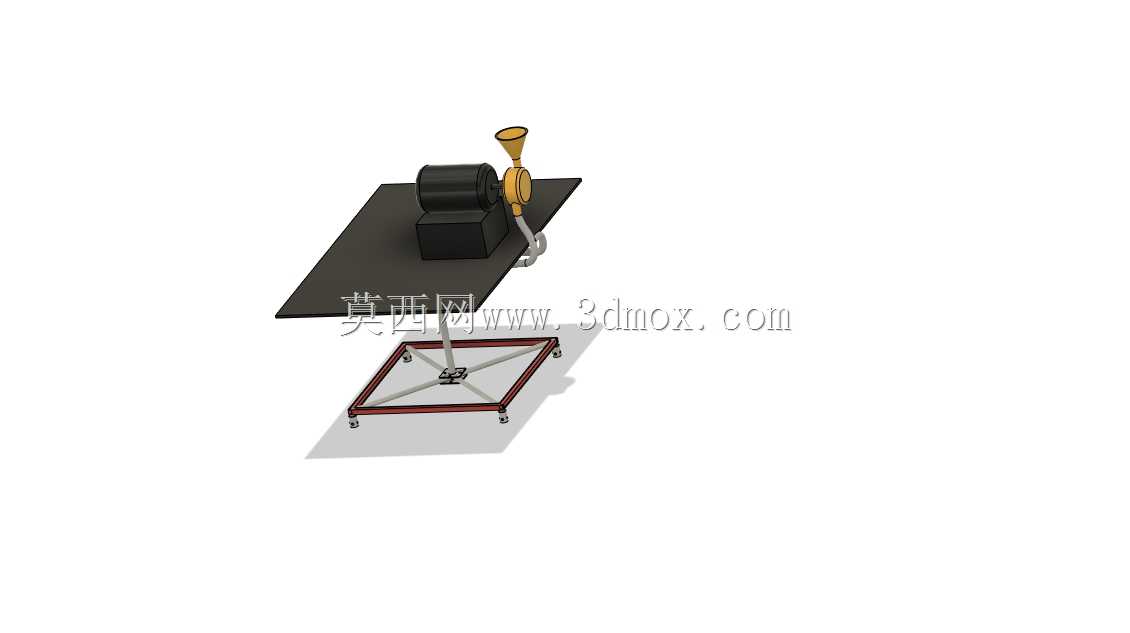

　　功能设计上，结构上部的漏斗形进料口兼顾雨水接入与少量水溶肥投放的需求，内置的增压腔体可将输入的低压水流转化为高压雾化射流，出口处的导流结构可调整喷雾覆盖角度，范围在60度至120度之间可调，避免喷淋范围超出种植区造成水资源浪费。下部的带脚轮方形支架采用方管焊接成型，支架底部的四个脚轮均带锁止结构，既可以根据植被需水位置灵活移动装置，也可在固定作业时锁死轮体保证设备稳定性，支架的十字交叉加强筋可承受上部动力组件的运行振动，避免长期使用出现结构变形。

　　设计过程中优先考虑了户外使用的耐候性需求，所有过流部件均采用耐腐蚀的工程塑料材质，支架表面做喷塑防锈处理，可适应露天环境的日晒雨淋工况。安装边界方面，整套装置的底部支架占地尺寸为600mm*600mm，整体高度为850mm，上部雾化组件的水平旋转角度可达180度，安装时仅需预留周边300mm的操作空间即可完成角度调整、管路对接等日常维护作业，无需大面积占用绿化种植空间。结构的动力模块与雾化腔体采用快拆式连接，日常清理滤网、更换易损密封件时无需拆解整体支架，单人即可在5分钟内完成维护操作，降低后期运维的人工成本。

　　从结构合理性来看，上部的动力组件重心落在支架的中心支撑点上，即使在脚轮未锁死的状态下，设备也不会因运行振动出现侧翻风险，雾化出口的高度设置为距地面700mm，刚好覆盖低矮灌木与草本花卉的冠层高度，雾化后的水滴粒径在0.1mm至0.5mm之间，既可以保证植被叶面充分湿润，也不会因水滴过大造成土壤板结。
