ER11夹头多格收纳储物盒结构设计

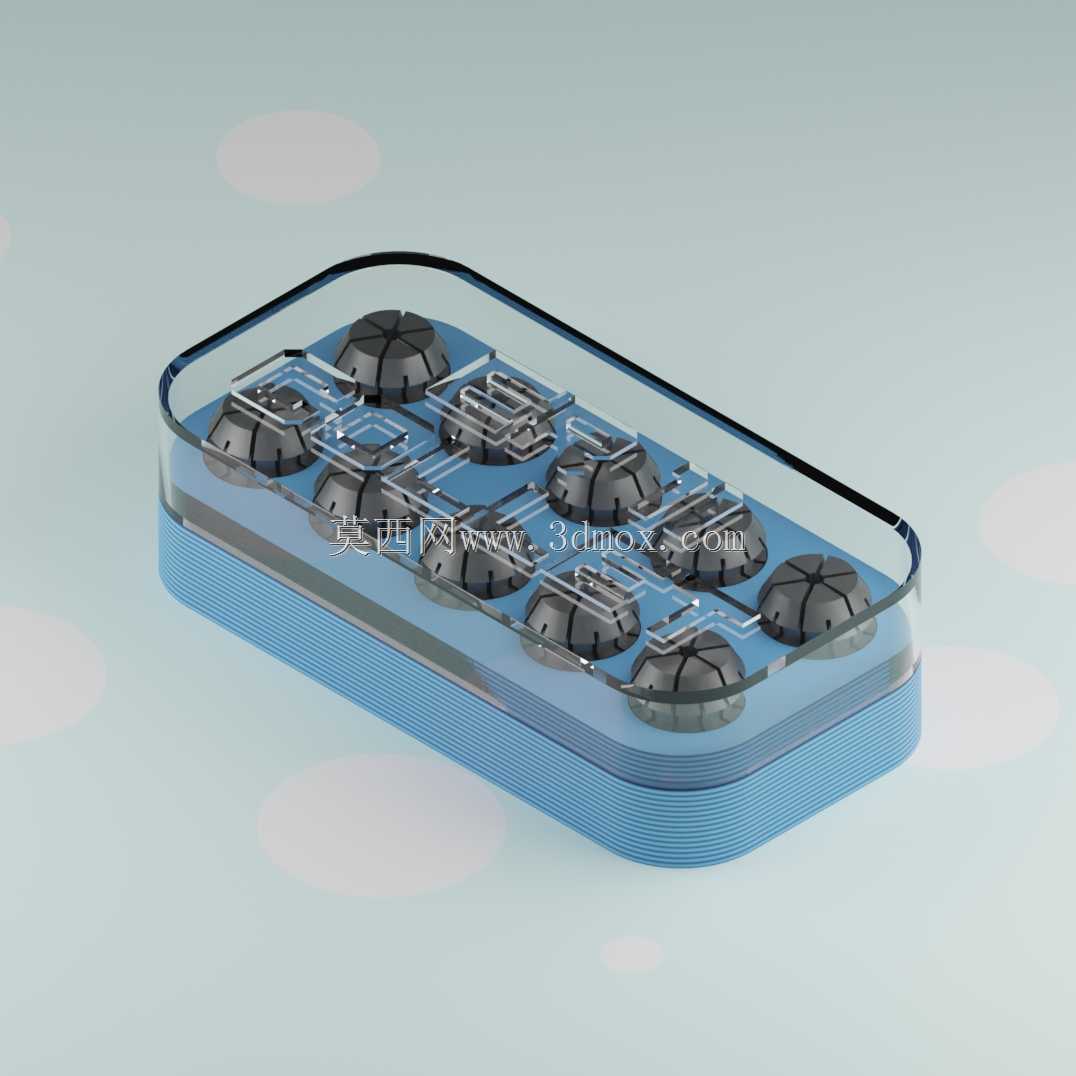

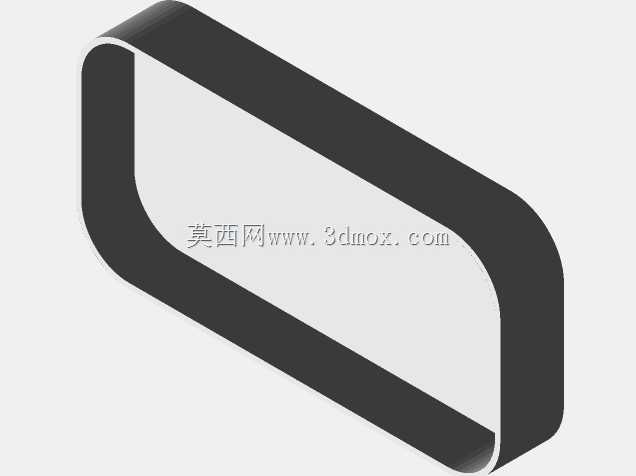

　　在数控加工车间的日常作业场景里，ER夹头作为刀柄与刀具衔接的核心夹紧部件，规格多、体积小，日常取用后若随意放置，很容易出现磕碰损伤精度、混放错拿耽误换刀效率的问题，这款ER11夹头储物盒正是针对这类工位管理痛点设计的专用收纳载体。从实际使用场景出发，这款收纳盒的单格型腔完全匹配ER11夹头的外形轮廓，每个卡位都做了贴合夹头锥面的下沉定位设计，夹头放入后不会因为工位抽屉拉动、工作台挪动出现滚动磕碰，能有效保护夹头的夹持锥面和弹性槽口，避免因外力磕碰导致的夹持精度下降、夹头报废问题。盒体采用分层结构设计，下层为硬质基座，上层搭配透明封盖，封盖与基座之间做了嵌入式扣合结构，合上后可以隔绝车间内的切削液飞溅、金属粉尘落入，

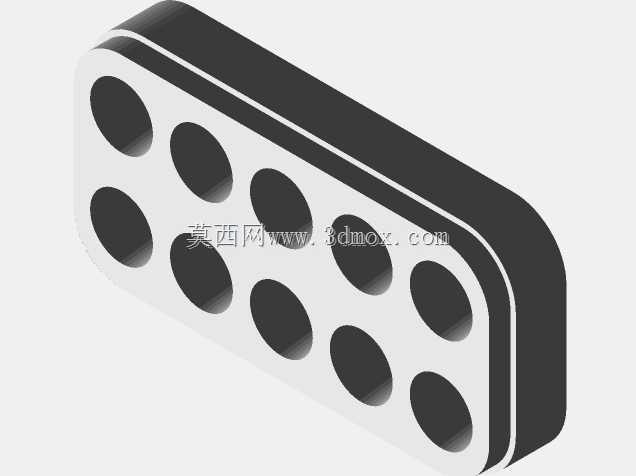

　　避免夹头存放过程中出现锈蚀、碎屑卡入弹性槽的情况。设计过程中优先考虑了工位摆放的空间利用率，整体采用长条形扁平化布局，单盒可容纳10个ER11夹头，既可以直接摆放在机床操作侧的工作台面上，也可以放入工具柜的标准抽屉层，不会占用过多操作空间；每个卡位旁预留了浅槽标识位，操作人员可以根据夹头对应的夹持直径、适配刀具类型做标记，换刀时能快速定位所需规格，减少找件的辅助时间。从结构细节来看，盒体基座的侧壁做了防滑纹理设计，拿取时不易脱手，边角全部做了R角过渡，避免锋利边角划伤操作人员；透明封盖采用高透耐磨材质，不用开盖就能直接看清内部存放的夹头规格，日常清点配件数量也更加方便。这类收纳结构除了用于车间工位的夹头存放，也可以适配加工中心刀具室的配件分类管理，不同规格的夹头分盒存放后，能大幅降低配件管理的混乱度，减少因夹头存放不当导致的精度损耗，间接提升数控加工的换刀效率与加工稳定性。
