小型生物柴油生产反应装置三维设计

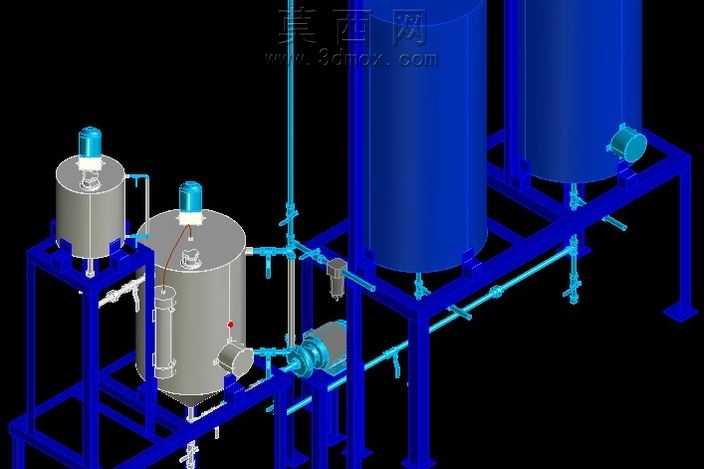

本套三维模型为小型生物柴油反应生产装置，整体采用模块化框架式布局设计，通过三维建模软件完成全参数化结构搭建，所有部件均按照实际化工生产设备的比例进行1:1还原。模型包含两组带搅拌驱动机构的预反应罐体、两组大容量成品暂存罐体、配套输送泵组、工艺管线、阀门组件以及支撑钢结构框架，各部件之间的装配关系清晰明确，可直观呈现整套生物柴油反应工艺的物料流向。建模过程中对罐体的封头、支脚、人孔、搅拌轴桨叶等细节结构做了精细化处理，搅拌驱动电机与罐体顶部的连接法兰、密封结构均按照标准化工设备规范绘制，管线部分区分了不同工艺介质的管路走向，阀门、弯头、三通等管件的位置排布符合实际安装操作的空间要求。渲染阶段采用差异化材质表现不同部件属性，罐体主体采用哑光金属材质模拟不锈钢反应釜的真实质感，支撑框架采用亮蓝色工业涂装材质，工艺管线采用亮青色半透明材质区分流体通路，驱动电机、泵体等动设备采用深灰金属材质表现机加工部件的质感，整体渲染效果层次分明，可清晰区分不同功能模块。设计思路围绕小型分布式生物柴油生产的场景需求，将反应、暂存、输送功能集成在同一撬装框架内，既保证了反应流程的完整性，又兼顾了设备移动、安装的便捷性，各罐体的容积配比、管线的通径设计均匹配小型批次生产的处理量，搅拌机构的安装位置充分考虑了物料混合的均匀性，泵组的排布预留了足够的检修操作空间，整套模型结构完整、细节详实，可用于生物柴油生产工艺的教学演示、方案汇报以及撬装设备的前期设计参考。
