桌面级3D打印与数控铣削两用一体机

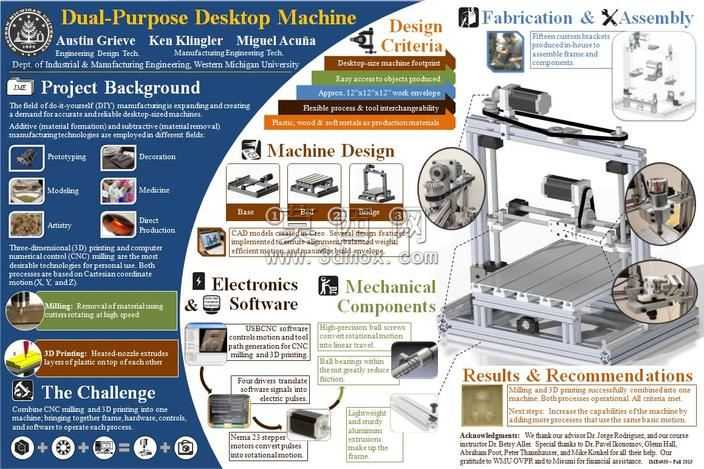

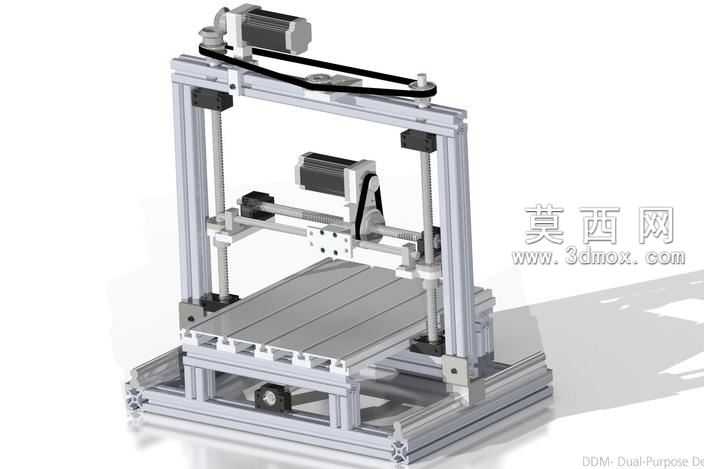

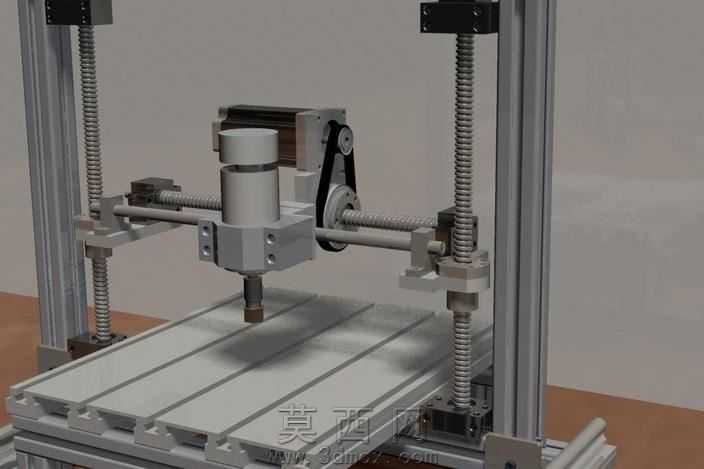

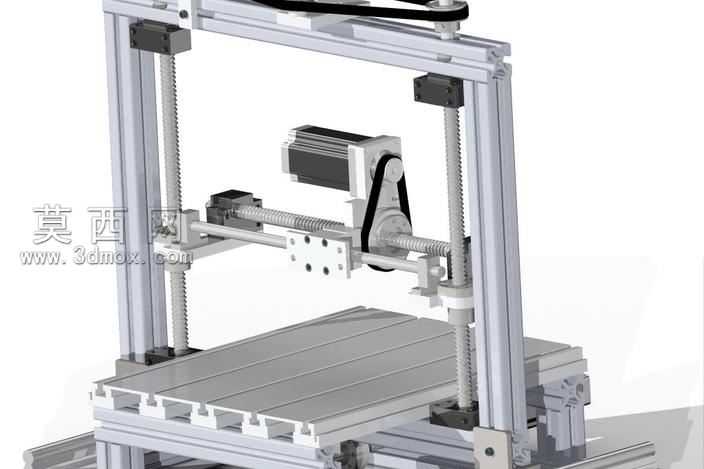

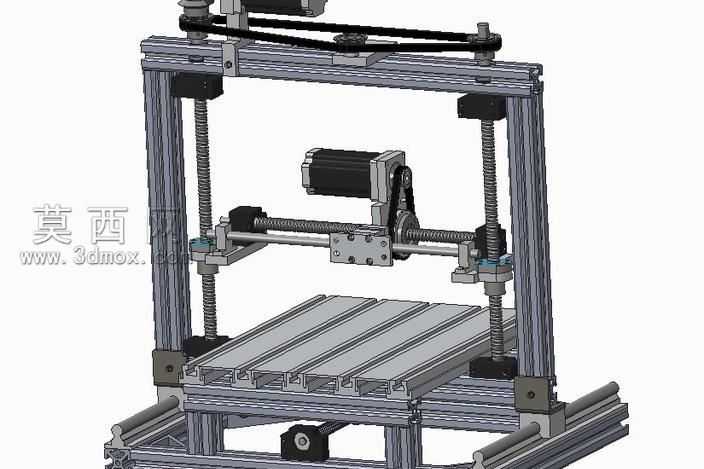

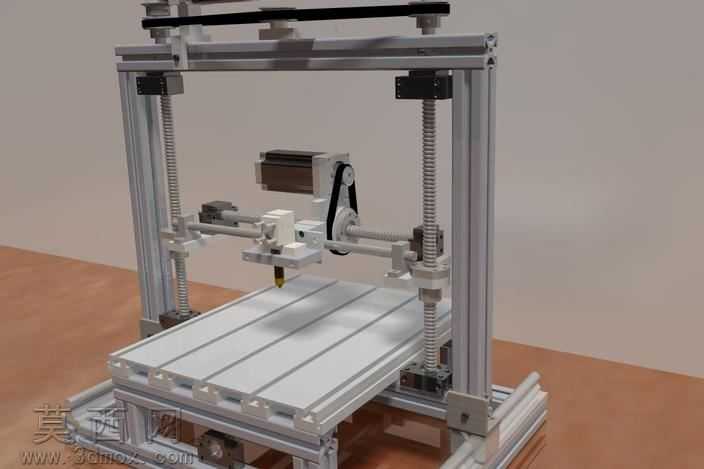

本作品为桌面级两用加工设备的三维设计方案，核心定位是在有限桌面空间内集成3D打印与数控铣削两种加工能力，整体建模过程优先采用参数化设计逻辑，所有框架结构、传动部件、安装点位均设置可调整参数，方便后续根据加工需求修改设备行程、负载能力等核心指标。建模阶段首先完成铝型材框架的搭建，选用标准工业铝型材作为主体支撑结构，所有型材连接点位均预留标准槽位与安装孔位，既保证框架整体刚性，也兼顾后期改装拓展的便利性。传动系统部分，X、Y、Z三个运动轴均采用丝杆传动搭配线性导轨的结构，建模时严格还原丝杆导程、导轨滑块安装尺寸、伺服电机与同步带的传动配比，确保运动结构的运动精度模拟符合实际加工需求，同时对电机安装座、丝杆固定座、滑块连接板等定制加工件做了细节建模，所有倒角、安装孔、避让槽均按照实际机加工工艺要求设计，避免出现无法落地生产的结构问题。设备的工作台采用槽式铝平台设计，建模时预留了夹具安装点位，既可以固定3D打印的热床平台，也可以装夹数控铣削的加工工件，实现两种加工模式的快速切换。渲染阶段采用金属哑光材质模拟铝型材的表面质感，传动丝杆、导轨部分赋予金属抛光材质，同步带、电机外壳部分分别采用橡胶、哑光工程塑料材质，通过不同材质的质感区分清晰展现设备的结构层次，渲染角度选择斜45度俯视视角，完整呈现设备的整体布局与各部件的装配关系。设计思路上围绕小型化、多功能两个核心方向，在保证两种加工功能完整实现的前提下尽可能压缩设备整体体积，所有电气元件的安装位均做了隐藏式设计，既保证外观整洁，也避免加工过程中切屑、耗材碎屑影响电气部件运行，同时对运动部件的行程做了限位设计，建模时加入了物理限位块的结构，防止运动超程造成设备损坏。
