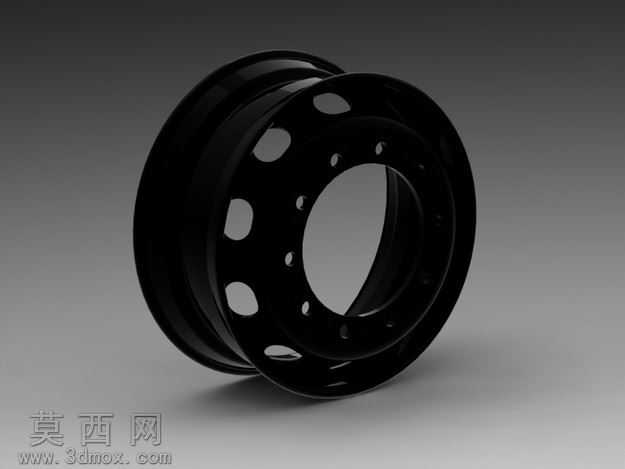

钢制商用车轮毂轮辋三维设计作品

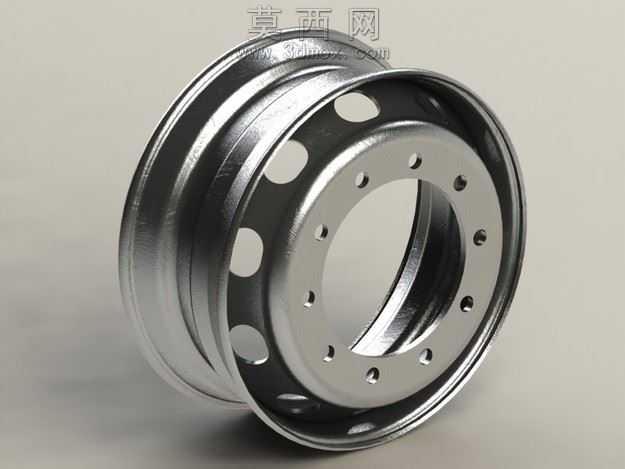

本作品为商用车钢制轮毂轮辋的三维参数化建模成果，建模阶段以实际商用车轮毂的工程尺寸为基准，采用全参数化驱动的建模逻辑完成整体结构搭建。首先通过旋转特征构建轮辋的主体回转基体，精准还原轮辋与轮胎配合的多段曲面轮廓，保证胎圈座、轮缘的尺寸公差符合商用车车轮的装配规范；随后在轮辐部分通过阵列特征完成螺栓孔、散热减重孔的均匀排布，所有孔位的位置度、孔径参数均参考重载轮毂的受力需求设定，螺栓孔周边做了局部加厚处理以分散装配应力，散热孔采用圆弧过渡的长圆孔造型，兼顾减重效果与结构强度。材质渲染阶段采用高反射度的冷轧钢材材质，通过调整金属粗糙度、环境反射参数还原钢制轮毂经冲压成型后的金属光泽，表面细微的冲压纹理、边缘的倒角反光效果都做了精细化调校，渲染输出的效果能够直观呈现成品的金属质感与加工精度。结构设计上充分考虑重载工况的受力特性，轮辋与轮辐的连接区域做了圆弧过渡处理，避免应力集中导致的结构失效，整体壁厚分布遵循受力越大壁厚越厚的原则，在保证承载能力的前提下尽可能控制整体重量。建模过程中对所有配合面做了公差预留设计，既能够适配后续的虚拟装配仿真需求，也可直接导出用于工程图纸的生成，为后续的加工生产、有限元受力分析提供精准的三维模型基础。
