模块化齿形同步传动皮带结构设计

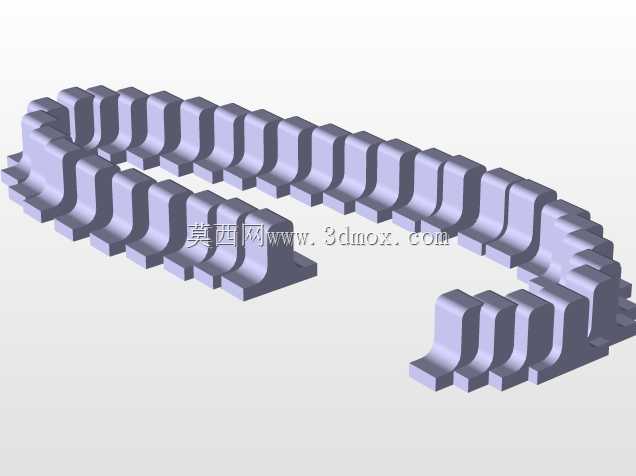

　　这类模块化齿形传动皮带，主要应用在对传动比精度有要求的动力传输场景，常见于小型自动化输送线、精密检测设备的进给机构、轻工包装设备的同步传动单元中，区别于普通平皮带的摩擦传动，齿形啮合的传动形式不会出现打滑丢转的问题，能保证两端传动轮的转速比恒定，适合有位置同步要求的传动链路。从结构设计来看，这款皮带采用了独立单元拼接的模块化思路，每个带齿单元都做了等距排布，齿形轮廓和配套带轮的齿槽完全匹配，安装时可以根据实际需要的传动中心距调整拼接长度，不用像整体环形带那样必须定制固定周长，现场装配调整的灵活性更高，也能在局部齿形磨损后单独替换损坏单元，降低维护更换的成本。设计过程中首先要确定的是齿距参数，这直接决定了和带轮的啮合精度，

　　齿顶和齿根都做了小圆弧过渡处理，避免啮合过程中出现应力集中，延长带体的疲劳使用寿命；带体的基体部分做了加厚的承力层结构，保证传动过程中带体的拉伸变形量控制在允许范围内，不会因为长期受拉出现节距变化导致啮合跳齿。安装边界方面，这类皮带适配的带轮有明确的齿形匹配要求，安装时要保证两个带轮的端面平行度，避免带体运行过程中出现偏磨，张紧力的调整要控制在合理区间，张紧力过大会加剧齿面磨损和轴承受力，张紧力不足则容易出现跳齿问题；带体的转弯半径也有设计限制，过小的包角会降低啮合齿数，影响传动的承载能力，设计选型时要保证小带轮的包角满足最小啮合齿数要求，通常不小于6个齿同时参与啮合，才能保证传动的稳定性。在实际设备应用中，

　　这类皮带还可以搭配背面附件实现物料输送功能，比如在带体背面加装挡块、吸盘支架等结构，同步完成动力传输和物料输送的功能，在小型物料分拣、电子元件组装的输送工位上应用十分广泛，相比链条传动，它运行噪音更低，不需要定期润滑，维护更简便，适合洁净度要求较高的生产场景。设计建模时要重点关注每个齿单元的尺寸一致性，拼接后的带体节距累积误差要控制在公差范围内，否则运行到带轮啮合位置时会出现卡滞、异响的问题，每个单元的连接结构要做限位设计，保证拼接后带体的横向刚度，避免运行过程中出现侧向偏移脱轮的情况。
