多节肋状结构练习实体造型设计

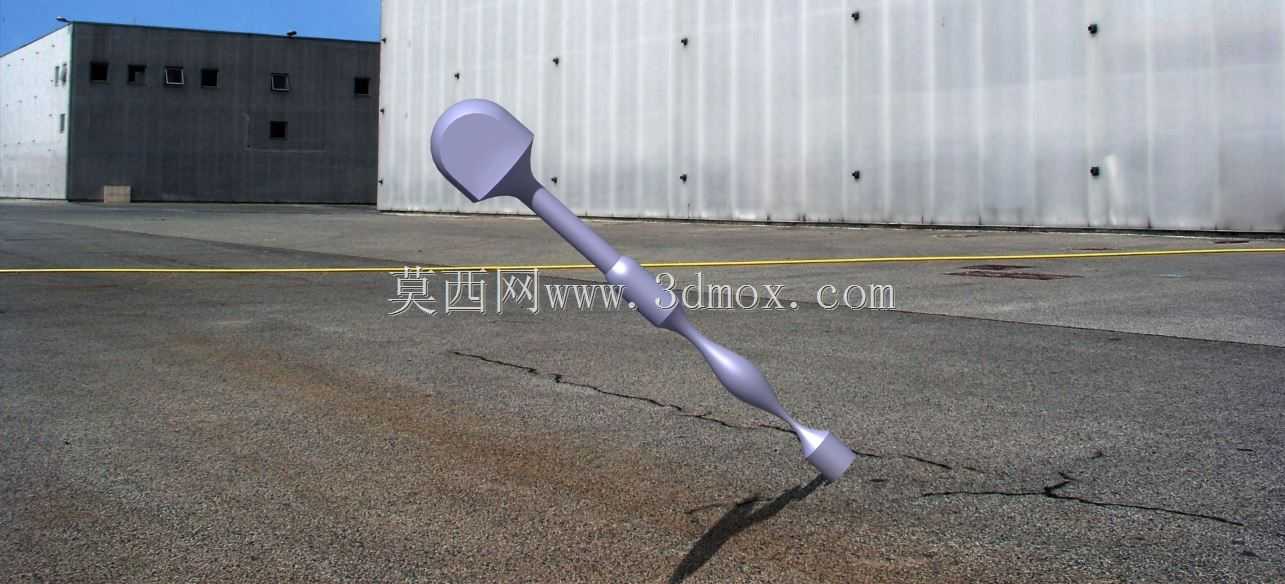

　　这类多节肋状异型杆件的造型练习，核心是帮助结构设计人员掌握变径曲面过渡、肋状凸起特征的参数化构建逻辑，日常在骨科植入物原型验证、柔性传动连接杆、流体扰动构件的前期设计阶段，这类特征的建模逻辑应用频率极高。从结构特性来看，该实体采用分段式变径设计，端部的勺状膨大结构可作为安装定位的受力端，中间段的逐节收窄再外扩的肋状轮廓，一方面可以在相同材料用量下提升杆件的抗弯截面系数，降低长杆结构受侧向力时的弯折风险，另一方面连续平滑的曲面过渡可以避免应力集中点的出现，适配循环载荷下的疲劳强度要求。建模过程中需要重点把控各节段过渡处的曲率连续性，若采用多段实体拼接的方式极易在拼接位置出现曲率突变，后续导入有限元分析时会出现应力计算失真的问题，

　　因此通常采用单条引导线配合多截面扫掠的方式构建主体，端部勺状结构通过多截面实体与主体做布尔合并，保证整个零件为单一连续实体，不存在碎面、非流形几何等影响后续加工或仿真的问题。从安装边界来看，这类练习件的尺寸设定通常参考常用细长杆件的比例范围，端部膨大结构的直径控制在杆身平均直径的2.2-2.8倍区间，既可以保证端部有足够的接触面积承担安装载荷，也不会因为端部尺寸过大导致整体结构的重量冗余。实际应用场景中，这类变径肋状结构经过材质适配调整后，可用于微创手术中的骨科撑开器械连接杆，肋状结构可以增加杆身与操作手柄的接触摩擦力，避免操作过程中出现打滑；也可经过尺寸缩放后作为流体管路中的扰流元件，分段的凸起结构可以打乱管路内的层流状态，

　　提升流体混合效率。建模练习时需要注意，各节肋状凸起的圆弧过渡半径需要保持统一的参数关联，后续调整整体杆长或直径时可以通过参数驱动快速修改，不需要逐个特征重新绘制，这也是参数化建模在这类系列化特征结构中的核心优势，能够大幅提升同类型结构的设计迭代效率。同时这类结构的建模练习也能帮助设计人员熟悉曲面质量检查的基本方法，通过曲率梳分析排查过渡区域的曲面凹陷、曲率反向等问题，为后续复杂异型结构的设计打下基础。
