SolidWorks2010 布雷博制动盘卡钳机械模型

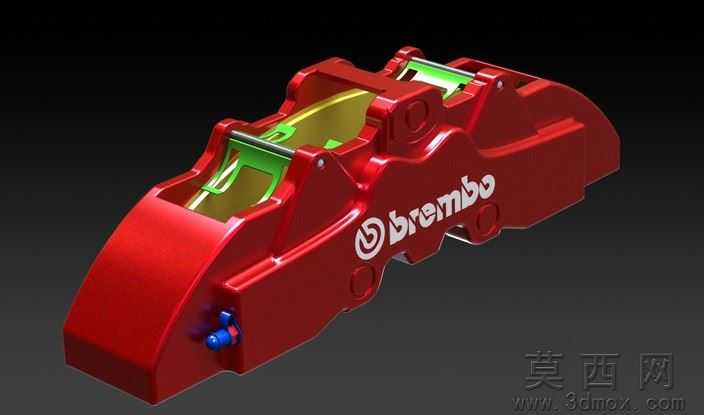

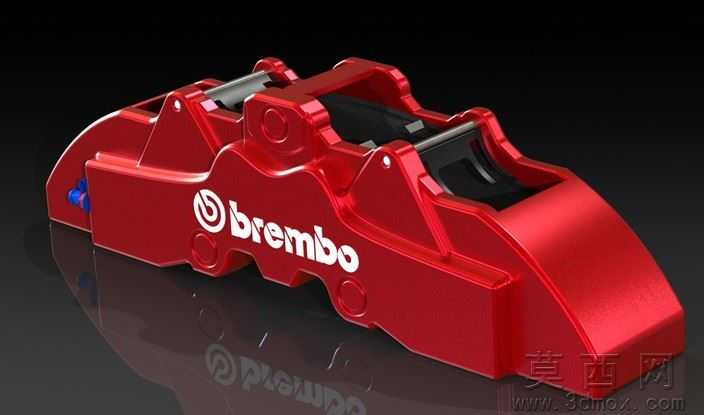

　　整套汽车制动部件三维模型依托 SolidWorks2010 软件完整建模，完整拆分打孔通风制动盘、高性能刹车卡钳两大核心构件，每个零件均为独立可编辑实体，是汽车底盘零部件三维绘图的标准练习素材。模型配套标准尺寸参考，制动盘基准直径 0.17m，绘图人员可依照尺寸约束草图，精准调整拉伸、切除、阵列等特征参数，保证模型与实物规格统一。 制动盘表面密布散热打孔、弧形通风沟槽，卡钳外壳带有品牌标识凹槽、活塞安装位、螺栓固定孔，涵盖阵列切除、文字浮雕、曲面倒角、多实体装配等多种绘图功能，可系统练习 SolidWorks 核心建模命令。完整绘图流程可分步实操：先绘制制动盘圆形基准草图，通过凸台拉伸生成盘体，使用线性阵列做出散热孔；

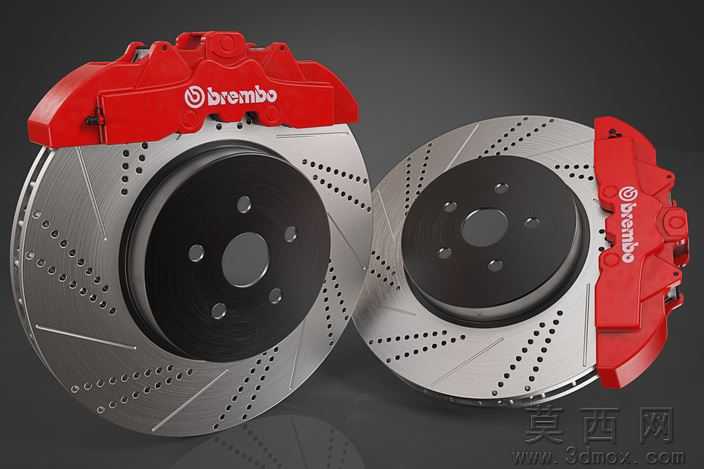

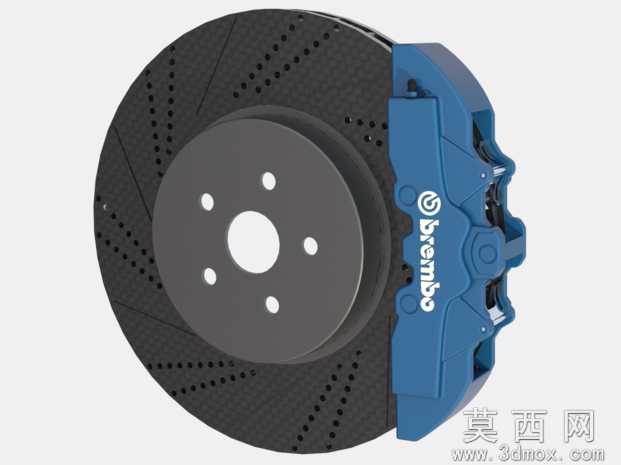

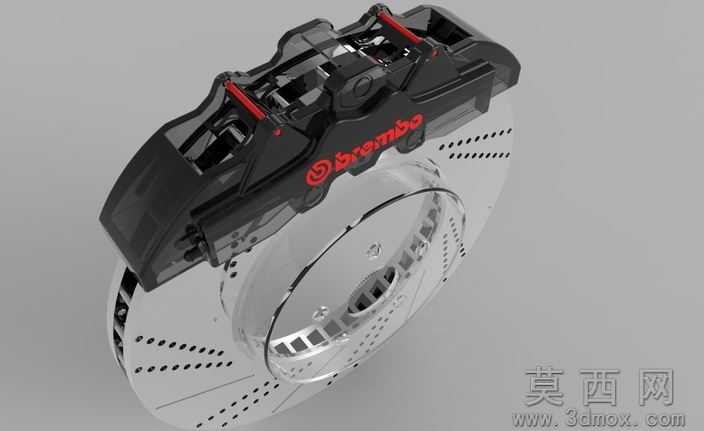

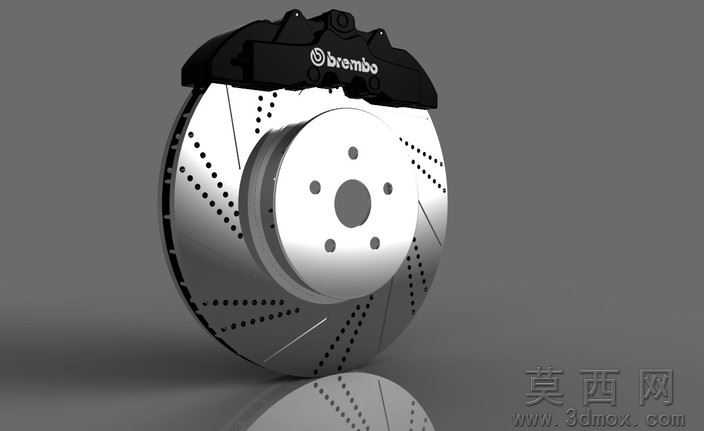

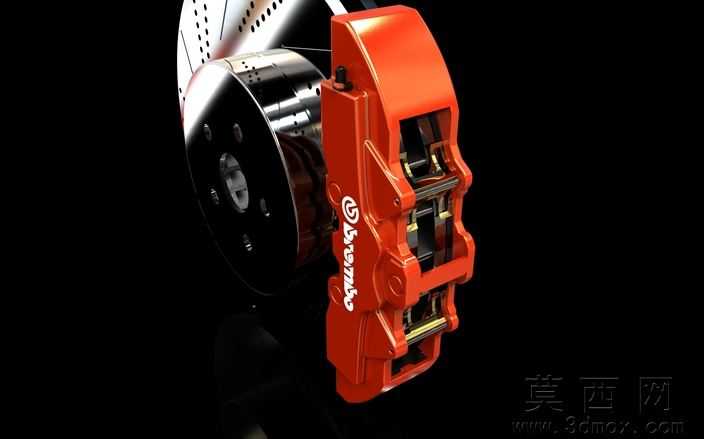

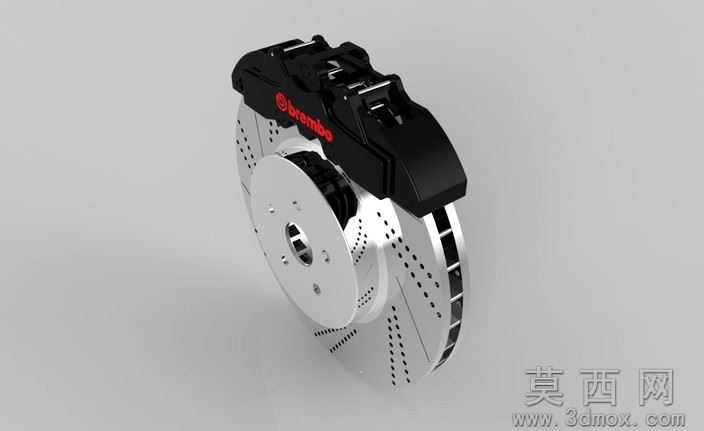

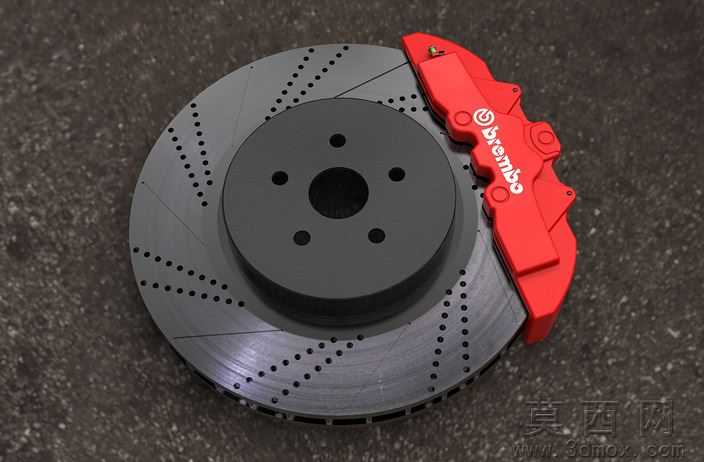

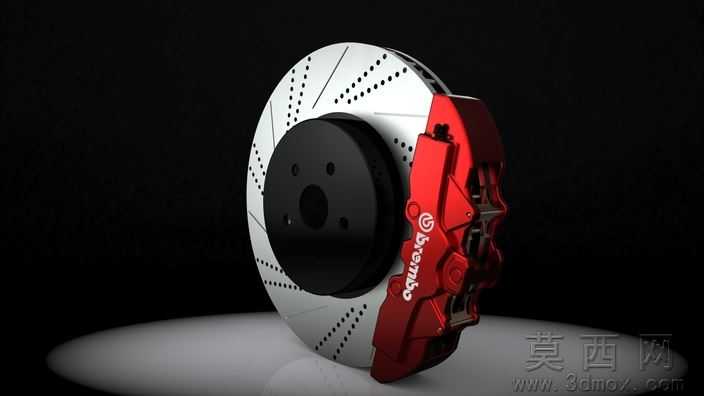

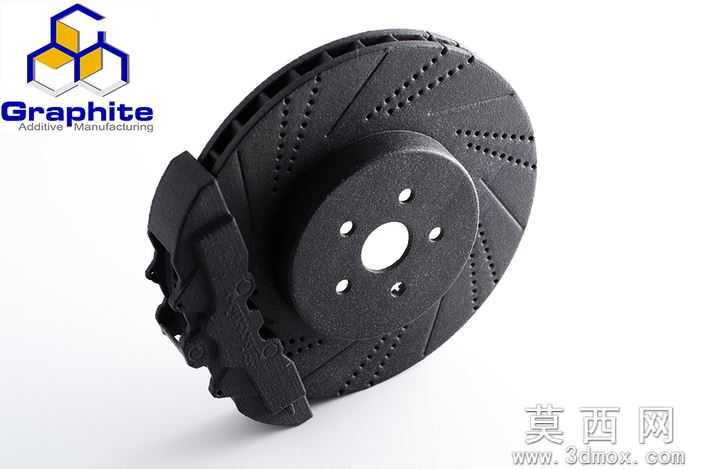

　　再单独绘制卡钳壳体草图，通过拉伸切除做出活塞仓与固定孔，运用装饰螺纹、浮雕文字还原外观标识；最后新建装配体，添加同轴、重合约束完成盘体与卡钳的整体装配。 配套成品渲染效果图可同步学习软件内金属、塑胶材质赋予、产品光影出图的完整流程。该模型适配车辆工程、机械专业三维绘图教学，可用于讲解汽车底盘精密零件建模、阵列特征运用、零部件装配约束、工业产品渲染出图等知识点。绘图新手可拆分盘体、卡钳零件熟悉各类特征工具，专业汽车设计人员可直接调取模型修改盘径、卡钳结构，完成底盘零部件课程作业、整车制动系统结构预演、3D 打印样品建模等工作，覆盖草图绘制、实体建模、装配约束、产品渲染全流程三维绘图练习需求。
