平行轴式二级减速机箱结构三维设计

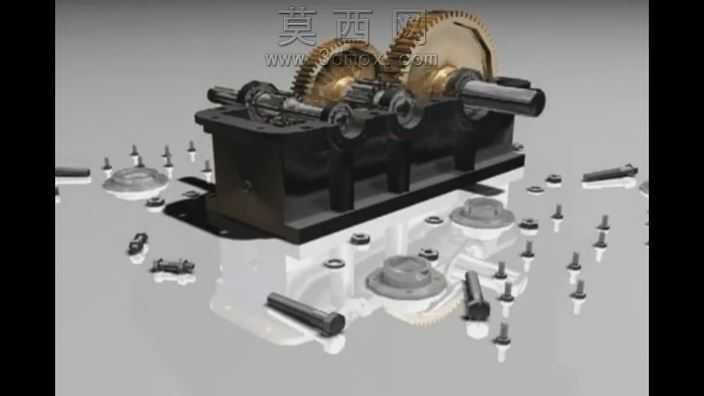

本作品为平行轴布置的二级减速机箱三维结构设计，建模阶段严格遵循机械设计规范，先完成整体传动方案的参数推演，确定各级齿轮的传动比、中心距、轴系跨距等核心参数后，再进入三维建模环节。建模过程中采用自底向上的装配逻辑，先分别构建箱座、箱盖、各级传动齿轮、传动轴、滚动轴承、端盖、密封件、连接螺栓、定位销、油塞、视油盖等独立零件，每个零件的尺寸都经过公差匹配校验，确保装配时不存在干涉问题。箱体部分采用剖分式结构设计，箱座与箱盖的结合面加工有密封槽，可加装密封垫片防止润滑油渗漏，箱体底部设置有储油腔，能够满足齿轮啮合时的飞溅润滑需求，侧壁预留的轴承座孔采用阶梯式结构，可适配不同规格的滚动轴承安装，同时设计有加强筋结构提升箱体整体刚性，避免传动过程中产生形变影响啮合精度。轴系零件建模时充分考虑了轴肩定位、键槽布置、轴承安装位的尺寸精度，齿轮零件按照渐开线齿形参数生成精确齿廓，还原了真实齿轮的啮合接触状态。渲染阶段为不同零件赋予了对应材质：箱体采用铸铁哑光材质还原铸造壳体的质感，齿轮与传动轴采用合金钢金属材质并添加表面粗糙度效果，螺栓、端盖等标准件采用镀锌钢材质，密封件采用橡胶材质，通过光影调整清晰展示出整机的爆炸装配关系，能够直观呈现每个零件的安装位置与装配顺序。设计过程中兼顾了减速机的装配工艺性与维护便利性，所有连接紧固件的操作空间都经过预留，箱盖顶部设置的吊环结构可满足整机吊装需求，侧面的油位指示、放油孔结构都按照工业减速机的实际使用要求设计，整体结构完整，可用于机械原理教学、减速机产品设计参考等场景。
