传感器安装固定异形支架结构设计

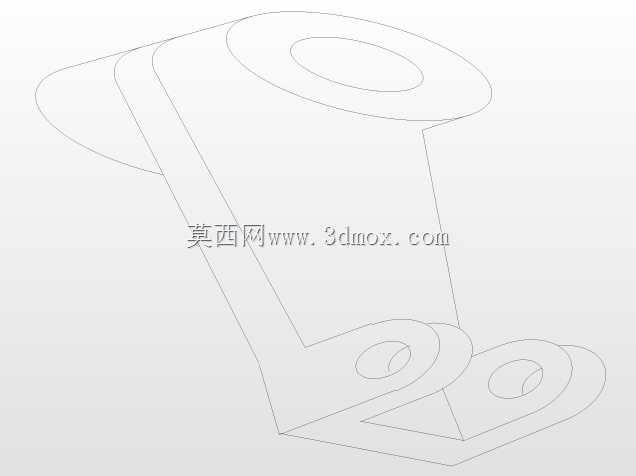

　　这款异形支架结构，主要面向工业场景下的外置传感器安装固定需求，在自动化产线的工位检测、设备运行状态监测、流体管路参数采集等场景中，都能适配对应的安装工况。不同于常规的标准安装支架，该结构采用了弯折式异形布局，上端设置大尺寸环形安装位，可适配带圆柱外壳的主流接触式、非接触式传感器的端部固定，环形结构预留了足够的传感器穿装与调节余量，安装时可根据检测距离需求微调传感器的轴向伸出量，无需额外加工调整垫片。下端设置两个带安装孔的固定支脚，两个支脚呈角度分布，可适配平面、折角立面等不同的安装基面，支脚的安装孔位做了沉台设计，安装时螺栓头可完全沉入结构平面内，不会出现突出干涉传感器走线或者周边运动部件的问题。从设计思路来看，

　　该结构采用一体化弯折成型的方案，整体没有额外的拼接焊缝或者紧固件连接位，既减少了装配工序，也避免了拼接结构带来的安装累积误差，能保证传感器安装后的位置精度，长期运行在设备振动工况下也不会出现连接松动移位的问题。结构的弯折过渡处做了圆弧过渡处理，既避免了钣金加工时的应力集中开裂问题，也能减少安装过程中锐角划伤操作人员或者传感器线缆外皮的风险。在安装边界上，上端环形安装位的内径适配常用的M12、M18规格传感器外壳，下端两个支脚的孔距适配常规的设备安装螺孔布局，整体结构的外轮廓尺寸紧凑，安装后不会占用过多的设备周边空间，即使在设备内部走线密集、安装空间局促的位置，也能顺利完成装调。结构的支撑臂采用了变宽度的设计，

　　靠近上端安装环的位置宽度收窄，既可以避让周边的管线与相邻部件，靠近下端支脚的位置宽度加大，提升整体的结构刚性，在传感器受到意外外力触碰时，不会出现支架变形导致检测位置偏移的问题。实际应用中，该支架可直接替换部分设备原厂配备的专用传感器支架，无需对安装基面做二次加工，适配性较强，在设备改造、传感器加装的项目中，能大幅减少现场加工的工作量，缩短装调周期。
