双向板配筋构造简易设计图纸

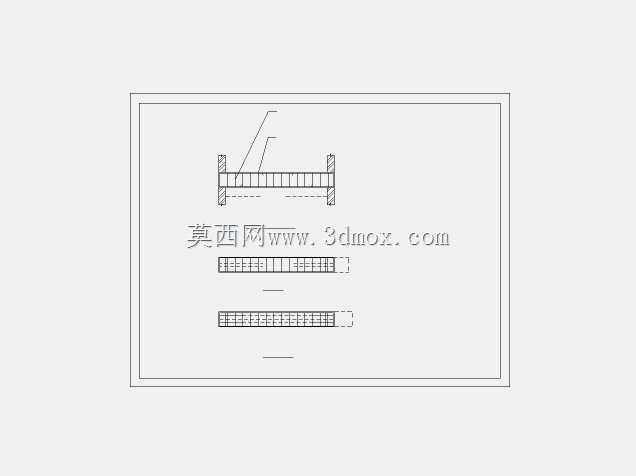

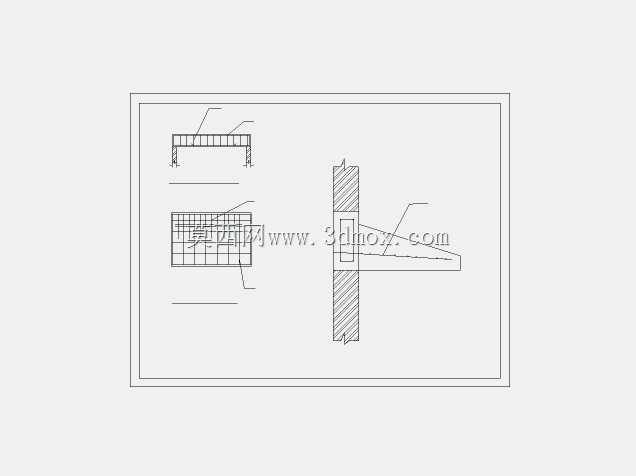

　　在民用建筑、工业厂房的楼盖结构设计场景中，双向板作为四边支承、荷载沿两个方向传递的混凝土受力构件，其配筋构造的合理性直接决定楼盖的整体承载能力与长期使用稳定性。这套设计图纸聚焦常规开间尺寸下的双向板简易配筋方案，适配多数常规民用住宅、小型工业辅房的楼盖受力需求，可直接为结构设计人员提供配筋排布参考，也可作为现场钢筋绑扎作业的构造参照。从设计思路来看，这套方案优先遵循受力均匀、施工便捷的原则，针对双向板短跨方向受力更大的特性，将短跨方向受力钢筋布置在板底外侧，长跨方向受力钢筋布置在板底内侧，保证两个方向的钢筋都能充分发挥受拉作用，同时在板的支座位置配置足够的负弯矩钢筋，避免支座处因负弯矩作用产生板面开裂。

　　图纸中明确标注了钢筋的排布间距、伸入支座的锚固长度，以及板厚对应的钢筋保护层厚度要求，所有构造参数都符合常规混凝土结构设计的受力逻辑，没有冗余的配筋设计，在满足结构安全的前提下尽可能控制钢筋用量，兼顾施工便利性与造价合理性。从安装边界来看，这套双向板设计适配四边支承在梁或承重墙上的楼盖布局，适用的板跨范围控制在常规民用建筑常用的开间尺寸区间，板厚取值匹配对应跨度下的刚度要求，施工时无需额外定制特殊规格的钢筋，采用常规市场流通的热轧带肋钢筋即可完成绑扎作业，钢筋排布间距充分考虑了混凝土骨料的浇筑通过性，避免因钢筋过密导致混凝土振捣不密实的问题。在实际工程应用中，这类简易双向板设计多用于多层住宅的卧室、客厅楼盖，

　　以及小型厂房的操作平台楼盖，能够承受常规的民用活荷载与轻型工业设备荷载，图纸中还标注了板中分布筋的排布要求，分布筋与受力钢筋垂直绑扎，起到固定受力钢筋位置、分散板面局部荷载、抵抗混凝土收缩温度应力的作用，整套构造设计没有复杂的节点处理，施工人员可快速理解配筋逻辑，有效降低现场施工的出错概率，对于常规跨度的双向板楼盖施工具备较强的实操参考价值。
