带斜角采光区的单层住宅平面布局设计

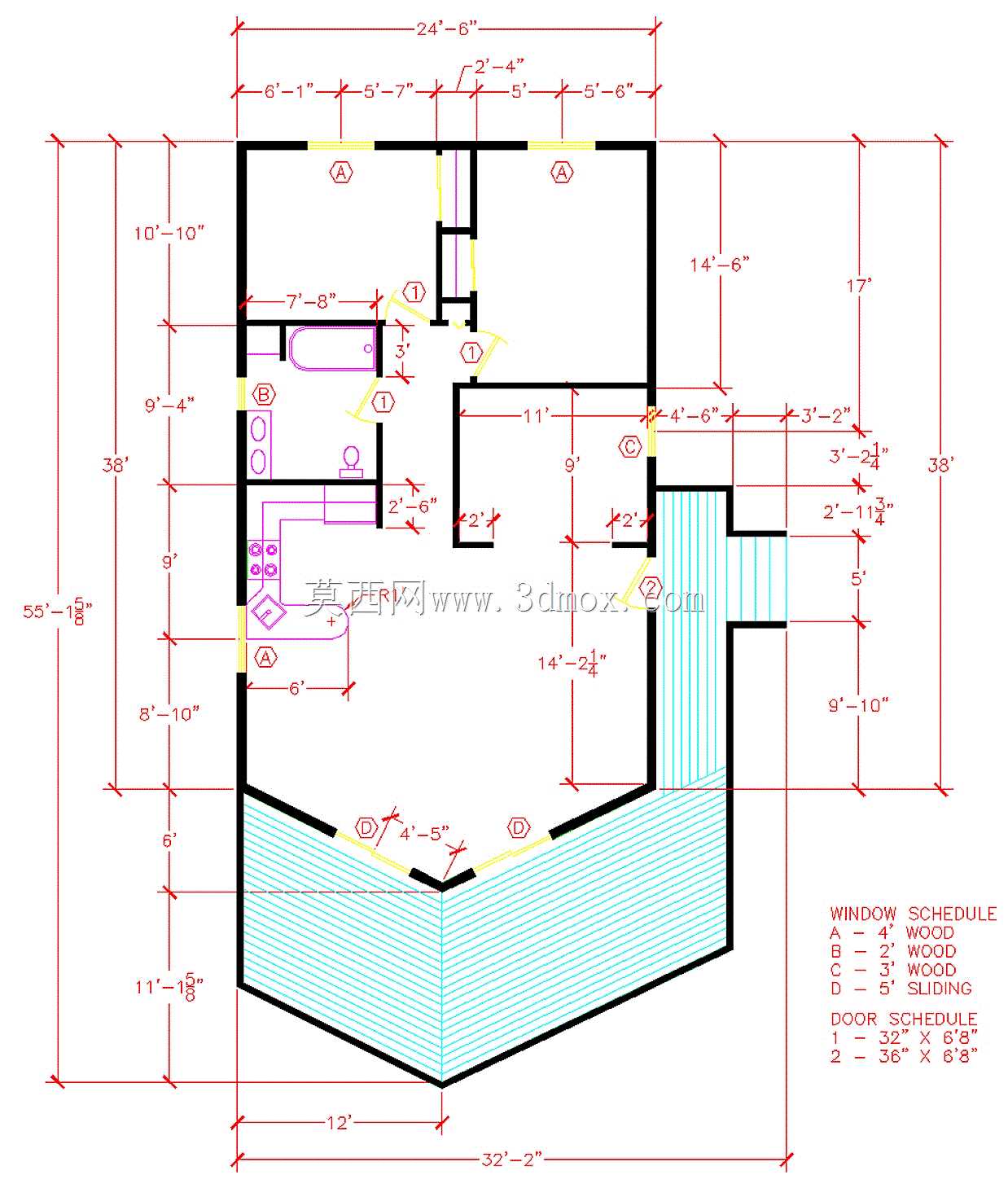

　　这套住宅平面布局方案针对单层居住空间做了精细化的功能划分，整体外轮廓结合了规整矩形与斜向切角的设计，斜向区域预留为大面积采光面，适配南向采光需求，能让公共活动区域获得更长时间的自然光照。从尺寸标注体系来看，所有墙体定位、门窗洞口宽度、功能区净深都做了明确的工程化标注，横向总宽度控制在24英尺6英寸，纵向总深度结合斜角区域做了分段标注，能直接为后续建筑施工、三维建模还原提供精准的尺寸依据，不需要额外做尺寸换算与边界校核。功能分区上，方案将卫浴空间设置在户型西北侧，紧邻入户过渡区，管道走线可以集中排布，减少给排水管线的铺设长度，降低后期施工与维护成本；两个独立居住空间布置在户型北侧，远离南侧采光活动区，能保证休息空间的私密性与安静度；

　　中部预留的开敞空间作为公共活动核心区，连通入户区、厨卫与南侧斜角采光区，动线没有交叉折返，日常通行、家务活动的流线都十分顺畅。门窗配置上，方案附带了门窗规格明细表，明确区分了木窗、滑动窗等不同窗型的尺寸，以及不同规格门的洞口参数，斜角采光区采用连续的长条窗设计，最大化引入自然光线，同时外凸的结构也能形成半户外的过渡空间，可作为小型休闲区域使用。从建模落地的角度看，这套平面的墙体厚度统一，洞口定位清晰，斜角区域的角度与边长都有明确标注，在三维建模过程中可以直接通过尺寸驱动生成墙体轮廓，不需要反复调整定位偏差；功能区的预留尺寸也符合日常居住的人体工程学要求，卫浴空间预留了洁具摆放的足够空间，公共活动区的面积能满足日常家庭活动、

　　小型会客的需求，居住空间的净尺寸也能适配常规家具的摆放，不会出现尺寸局促无法布置家具的问题。这类平面方案既可以作为自建房施工的直接参考，也能作为住宅类三维建模的基础底图，帮助建模人员快速还原建筑空间结构，校验空间尺度的合理性，避免建模过程中出现功能区尺寸失衡、动线不合理的问题。
