福特车辆路障碰撞工况仿真分析模型

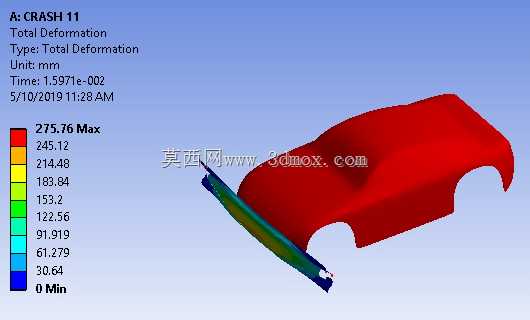

　　在汽车被动安全研发环节，整车碰撞仿真是结构优化阶段必不可少的验证手段，这套模型还原了车辆正面撞击刚性路障的典型工况，可直观呈现碰撞过程中车身各区域的变形分布规律，为车身吸能结构设计、乘员舱完整性校核提供直观的数据参考。从模型呈现的变形云图可以看到，碰撞过程中最先接触路障的前舱区域变形量最大，颜色梯度从接触端的高值向乘员舱方向逐步递减，这一分布特征完全符合实车碰撞的能量传递逻辑：前防撞梁、吸能盒、前纵梁作为第一级吸能结构，需要在碰撞初始阶段通过可控的压溃变形吸收大部分冲击动能，避免冲击力直接传递到乘员舱造成生存空间侵入。模型搭建阶段完全遵循实车碰撞的边界约束逻辑，对车身各部件的连接关系做了等效处理，焊接、

　　螺栓连接区域的刚度参数按照实车连接特性赋值，路障设置为刚性固定约束，碰撞初速度按照国内正面碰撞测试的标准工况设定，保证仿真结果能够匹配实车测试的变形趋势。从变形分布的数值梯度可以看出，前舱吸能区的最大变形量控制在合理区间，A柱及乘员舱前沿区域的变形量处于较低水平，说明该结构方案下乘员舱的生存空间能够得到有效保障，不会出现碰撞过程中车门无法开启、仪表台后移侵入乘员空间的风险。在实际工程应用中，这类仿真模型可在样车试制前完成多轮结构迭代，不需要反复制作实车碰撞样件，能够大幅缩短安全结构的研发周期，同时可以提取不同区域的加速度、应力数据，为约束系统匹配、内饰件碰撞安全设计提供输入参数。模型中对车身不同材料区域的力学特性做了区分，高强度钢区域的屈服强度、应变率参数按照材料实测值设置，保证大变形区域的仿真计算精度，能够准确捕捉碰撞过程中材料失效、结构弯折的关键节点，为结构薄弱点的识别提供可靠依据。
