环压压缩机用高速旋转叶轮结构设计

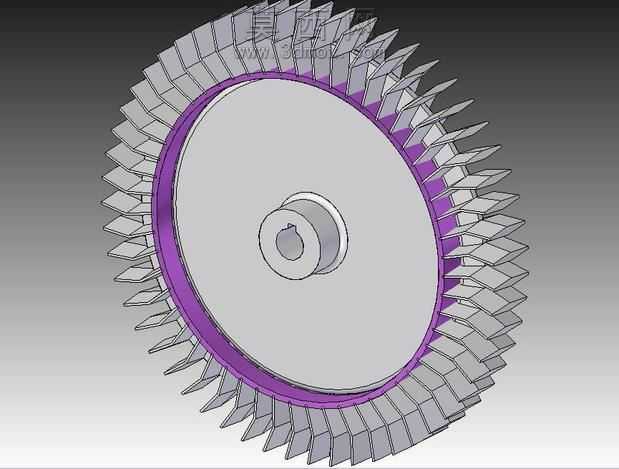

该叶轮模型采用三维参数化建模方式完成整体结构设计，建模过程中首先对叶轮的核心功能需求进行拆解，明确其作为环压压缩机核心传动部件，需适配3600RPM的高速运转工况，因此在结构设计阶段优先考量动平衡稳定性与气动效率的平衡。模型主体分为轮毂、轮盘与叶片三个核心部分，轮毂中心设计有标准键槽结构，可直接与电机输出轴实现周向固定，保证扭矩传递过程中无相对滑动，轮毂与轮盘的过渡区域采用大圆角平滑过渡设计，避免高速旋转时应力集中导致的结构失效。轮盘部分采用等强度盘型结构设计，在保证整体刚度的前提下尽可能降低转动惯量，减少电机启动与变速过程中的负载冲击，轮盘外缘与叶片连接区域做了加厚处理，提升叶片根部的连接强度，避免高速旋转时叶片受离心力作用发生脱落。叶片部分采用前倾式空间扭曲翼型设计，建模过程中通过曲面放样命令生成叶片的空间曲面，保证叶片进气端与出气端的角度符合环压压缩机的气动设计要求，可在高速旋转时高效完成气体压缩做功，叶片沿轮盘周向均匀阵列排布，阵列过程中严格控制每个叶片的角度公差与位置公差，保证整体叶轮的动平衡精度，降低运转过程中的振动与噪音。材质设置上，轮盘与轮毂部分赋予高强度铝合金材质，表面做哑光金属质感处理，呈现出金属加工后的细腻质感，叶片部分同样采用金属材质，边缘做锐化处理以体现精密加工的工艺特征，轮盘与叶片衔接的环形区域赋予紫色工程塑料材质，既区分了不同结构区域，也模拟了实际产品中该区域的密封衬层结构。渲染阶段采用工业产品常用的三点布光方式，主光从斜上方照射凸显叶轮的整体轮廓与叶片的空间结构，辅光补充暗部细节避免结构阴影过深丢失细节，背景采用渐变灰色调突出模型主体，完整呈现出叶轮的结构特征与设计细节，整体模型结构严谨，尺寸参数符合实际工业应用的设计规范，可直接用于压缩机产品的结构验证、装配模拟以及教学演示场景。
