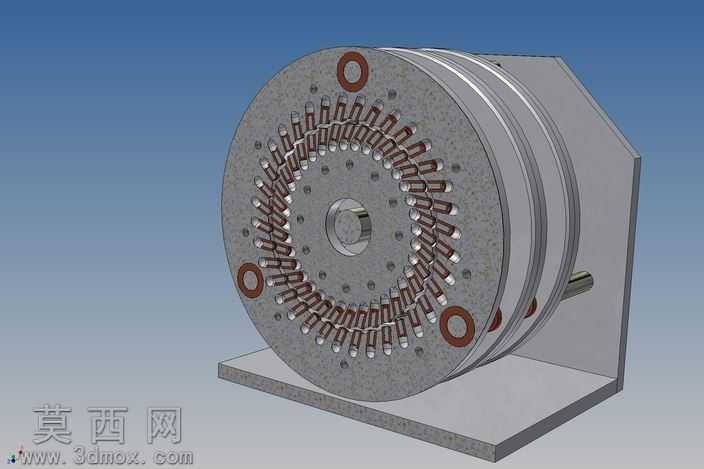

Perendev结构磁电机三维设计模型

本模型为Perendev原理磁电机的全结构三维建模成果，建模过程中严格遵循磁动力装置的结构逻辑，对整机各部件进行了1:1比例的参数化还原。模型整体采用L型安装支座作为承载基础，支座部分做了加厚安装底板设计，预留了设备安装固定的通孔结构，保证整机安装的结构稳定性。核心磁驱转子部分采用圆盘式分层结构，转子盘面沿圆周方向均匀排布多组磁体安装槽，槽位按照磁路排布逻辑做了等角度错位设计，每处磁体安装位都做了定位凸台结构，保证磁体装配位置精度，避免磁路偏移影响动力输出效果。转子中心设置有阶梯式动力输出轴，轴体与转子盘的连接部位做了键槽定位结构，保证扭矩传递过程中无相对滑动，输出轴两端延伸出转子腔体，一端作为动力输出端，另一端做了轴径限位结构，适配端盖的轴承安装位。转子外侧设置有多层环形隔磁端盖，端盖与转子盘之间预留了均匀的磁隙空间，端盖边缘通过周向排布的紧固螺栓与安装支座连接，端盖上的四个角位设置有铜质衬套定位孔，既起到隔磁防护作用，也能保证整机装配的同轴度。建模过程中对不同部件赋予了差异化的材质属性，安装支座采用铸铁质感的哑光金属材质，转子盘面做了磨砂合金材质处理，磁体部分采用红棕色绝缘材质区分，输出轴与紧固螺栓采用光亮钢材材质，隔磁端盖做了多层金属叠片的质感表现，通过材质区分清晰展现各部件的功能分区。模型完整还原了磁电机的磁路排布结构、装配关系与安装逻辑，所有部件之间无结构干涉，转动部位预留了合理的活动间隙，可直接用于磁动力装置的结构原理演示、方案验证以及相关教学参考，能够帮助设计者直观理解磁电机的内部构造与磁体排布规律，为同类磁驱动力设备的结构优化提供可靠的三维参考依据。
