Arduino开发板梯形防护外壳结构设计

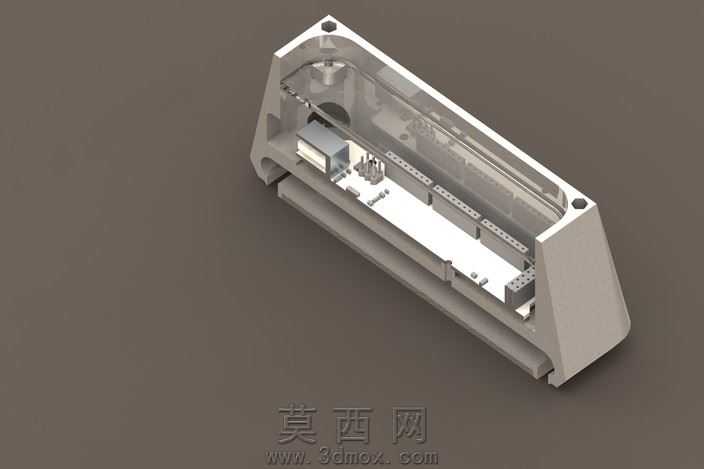

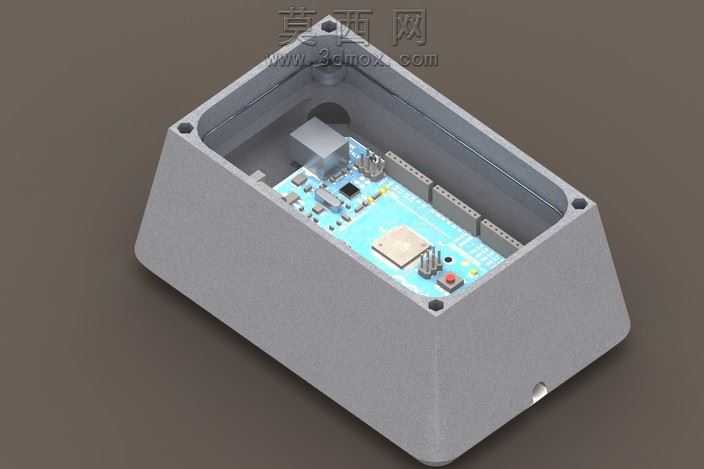

本作品为适配标准Arduino开发板设计的梯形防护外壳，整体采用三维参数化建模方式完成，建模过程中先对Arduino开发板的实际尺寸进行1:1测绘校准，预留出开发板上USB接口、排针、复位按键、电源接口的对应避让空间，确保开发板装入后所有外接接口可正常使用，不会出现结构干涉问题。外壳整体采用上窄下宽的梯形造型，相比常规方形壳体拥有更好的放置稳定性，底部加宽的接触面可降低设备放置时倾倒的概率，壳体侧壁做了均匀的壁厚处理，壁厚控制在2mm，既保证壳体的结构强度，又不会过度增加整体重量与材料成本。壳体顶部为开放式内凹腔体结构，腔体内部设置有四个定位柱，对应Arduino开发板的四个安装孔位，可通过螺丝将开发板牢牢固定在腔体内部，避免使用过程中开发板移位导致接线松脱。壳体边角处全部做了圆角过渡处理，没有尖锐棱角，既提升了握持搬运时的手感，也能降低磕碰时对外壳和内部电路板的冲击力。材质方面预设为哑光磨砂工程塑料，渲染时采用低反光的漫反射材质参数，还原工业级塑料外壳的真实质感，腔体内部做了细微的纹理处理，避免电路板与壳体硬接触造成磨损。设计过程中充分考虑了3D打印与注塑生产的工艺可行性，所有结构均做了拔模斜度处理，没有倒扣结构，无需复杂的滑块抽芯结构即可完成生产，可直接用于小批量定制生产或者个人3D打印制作。外壳侧壁预留了一个小型出线孔位，方便外接传感器、电源线等线材从壳体侧面引出，让整体布线更加整洁有序，同时也能避免线材从顶部引出时影响其他操作。整体结构设计简洁实用，没有多余的装饰结构，全部造型都服务于防护开发板、提升使用便利性的核心需求，腔体内部的空间预留也兼顾了后续添加小型扩展模块的可能性，用户可根据自身需求在剩余空间内加装蓝牙模块、传感器扩展板等配件，无需重新更换外壳。
