高还原度自行车后轮传动轮组结构设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，后轮作为自行车动力输出的核心承载部件，其结构设计直接决定骑行过程中的动力传递效率、行驶稳定性与负载耐受能力。区别于仅起转向导向作用的前轮，后轮需要承接脚踏通过曲柄、链条传递来的扭矩，同时承担骑行者70%左右的垂直载荷，还要兼容制动系统的制动力矩传导，因此在结构设计上需要兼顾刚性、轻量化与转动顺滑度。

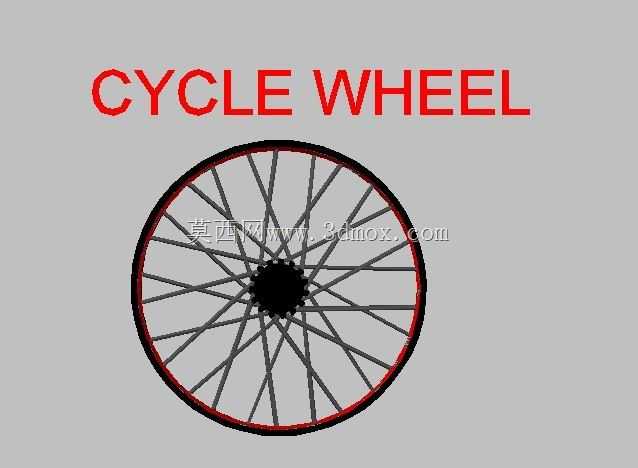

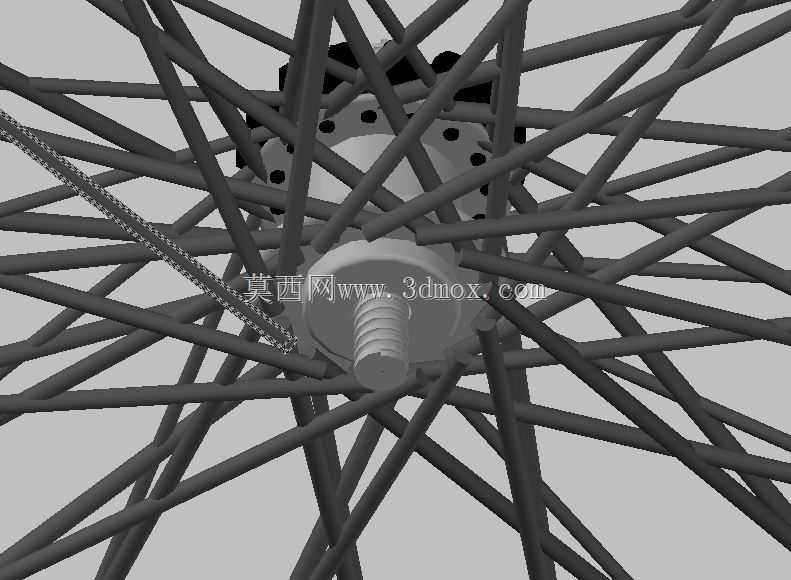

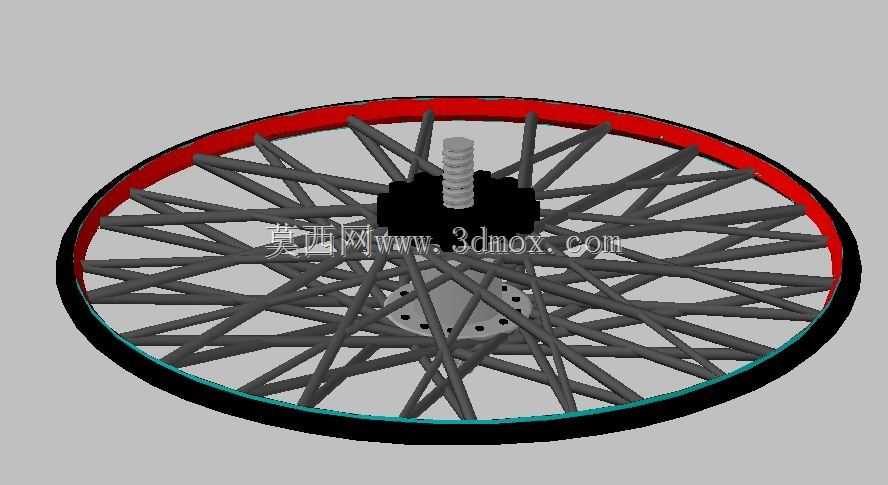

　　这套轮组采用双层铝合金车圈结构，车圈截面为偏心设计，能够抵消辐条张拉产生的侧向应力，配合带胎纹钩边的外胎安装位，可适配不同宽度的公路外胎或山地越野外胎，安装时胎边卡入钩槽后，在标准胎压下不会出现脱胎风险。辐条采用等径冷拉钢丝材质，通过交叉编法从花鼓法兰盘延伸至车圈辐条孔，编圈时每根辐条的张拉应力控制在120-140N范围内，既保证轮组径向的承压能力，又能在经过颠簸路面时通过辐条的微小形变吸收部分冲击，避免车圈出现硬变形。花鼓部分内置深沟球轴承，轴芯采用标准快拆或筒轴安装规格，可匹配不同开档尺寸的自行车后叉安装位，安装时只需保证花鼓轴芯与后叉安装端面垂直，锁紧固定螺栓后即可保证轮组居中，不会出现偏摆蹭碟的问题。

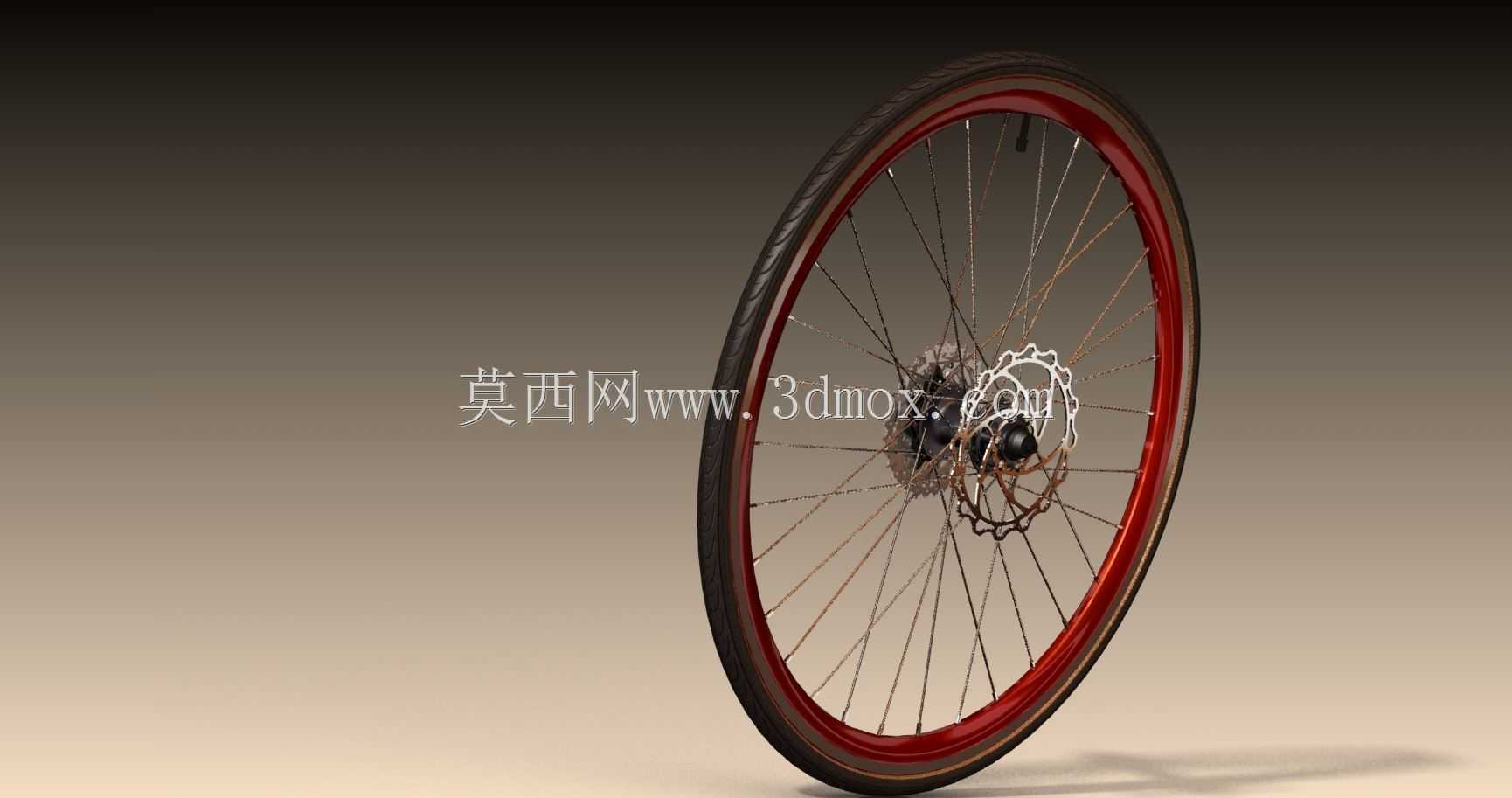

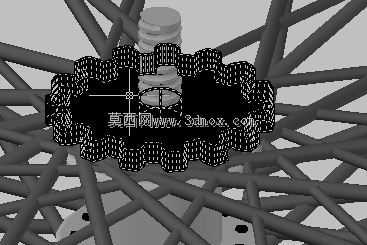

　　轮组集成的碟刹安装座为标准六钉规格，可适配160mm、180mm等不同直径的碟刹盘片，制动时夹器夹紧碟片产生的制动力矩通过花鼓壳体直接传递至辐条与车圈，不会对轴芯产生额外的剪切应力。飞轮安装位采用标准卡飞结构，可适配不同齿数范围的多级飞轮，满足不同骑行场景下的变速需求，安装飞轮时只需将飞轮卡槽对准花鼓塔基的定位键，锁紧锁盖后即可保证飞轮与花鼓同步转动，不会出现跳齿打滑的问题。

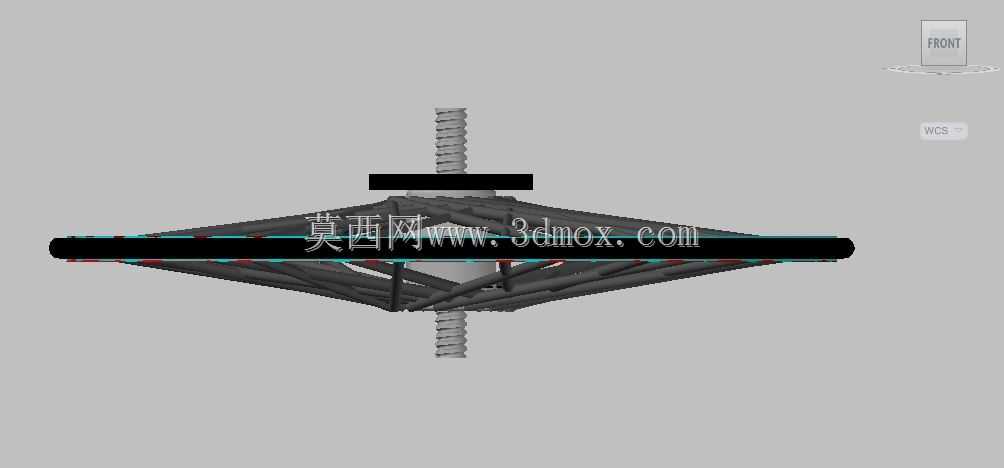

　　设计过程中需要重点控制轮组的径向跳动与端面偏摆量，成品轮组的径向跳动公差控制在0.3mm以内，端面偏摆公差控制在0.2mm以内，才能保证高速骑行时轮组转动平稳，不会出现周期性的上下颠簸或左右摆动。同时车圈的气门嘴孔位做了加厚处理，避免安装美式气门嘴时长期受力出现孔位开裂的问题，辐条帽位置预留了足够的调整空间，后期维护时可以通过调整辐条张力修正轮组的偏摆变形，不需要整体更换轮组。在实际装配场景中，该轮组可直接替换同规格的市售成品后轮，不需要对车架后叉做额外的改装，安装后只需调整变速限位与碟刹间隙即可正常使用，能够满足日常通勤、短途越野等多数骑行场景的使用需求。
