传感器配套碗状防护端盖结构设计

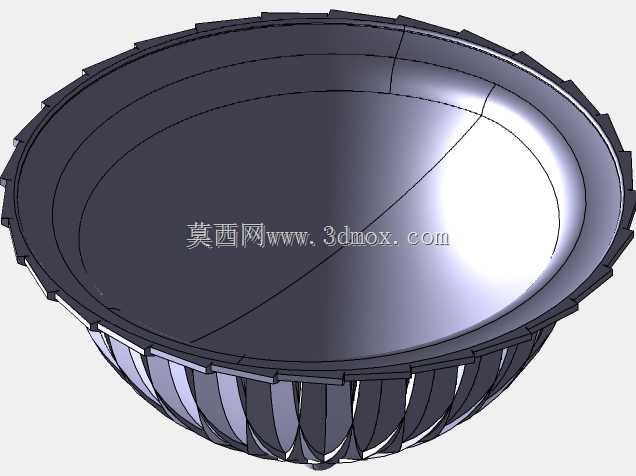

　　这款碗状端盖主要面向工业检测类传感器的前端防护场景，在光电传感、视觉检测类传感设备中，这类端盖承担着隔绝外部粉尘、切削液飞溅、外力磕碰的核心作用，同时需要兼顾内部传感元件的光路或信号传输路径不被遮挡。从结构设计来看，整体采用回转类曲面构型，内腔为光滑的半球形凹陷，能够在有限的安装空间内最大化预留传感元件的布设空间，避免端盖内壁与内部PCB板、感光元件、信号发射端产生结构干涉。端盖外缘设计有连续的齿状卡扣结构，这部分结构是与传感器主体壳体实现快装配合的关键，不需要额外设置螺丝孔位，依靠卡扣的弹性形变即可完成轴向定位，同时齿间的预留间隙能够抵消壳体注塑或机加工产生的尺寸公差，降低装配时的对位难度，适合批量产线的快速组装作业。

　　从安装边界来看，端盖的外缘最大直径需要与传感器前端的安装槽内径保持0.1-0.2mm的间隙配合，深度方向的定位台阶高度控制在3mm左右，既能够保证装配后端面齐平，不会出现凸起刮蹭被测物件的问题，也不会因为嵌入过深导致内部元件受压。端盖侧壁的厚度采用渐变设计，靠近开口卡扣位置的壁厚略厚，约2mm，能够提升卡扣结构的抗弯折强度，避免多次拆装后出现断裂失效；靠近曲面顶端的壁厚控制在1.2mm，在保证结构刚性的前提下减少材料用量，同时如果是透光类传感场景，较薄的顶端壁厚能够降低信号穿透时的损耗。

　　在实际工况适配中，这类端盖如果应用在机加工车间的工位传感器上，曲面的光滑设计能够让飞溅的切削液、金属碎屑顺着弧面自然滑落，不会在表面积累遮挡信号路径；如果应用在户外环境的传感设备上，外缘的卡扣配合处可以加装密封圈，曲面结构也能减少雨水、灰尘的积存，降低密封失效的风险。设计过程中需要重点关注曲面与外缘卡扣的过渡位置，这里采用圆角过渡处理，避免应力集中导致的结构开裂，同时内腔的光滑曲面也减少了信号反射造成的传感干扰，对于光学类传感器来说，内壁还可以根据需求做哑光处理，减少杂散光影响。整个结构没有复杂的异形特征，既可以采用注塑工艺批量生产，也可以通过数控铣削做小批量的样件试制，加工时的装夹定位可以依靠外缘的齿状结构做周向固定，减少专用夹具的投入成本。
