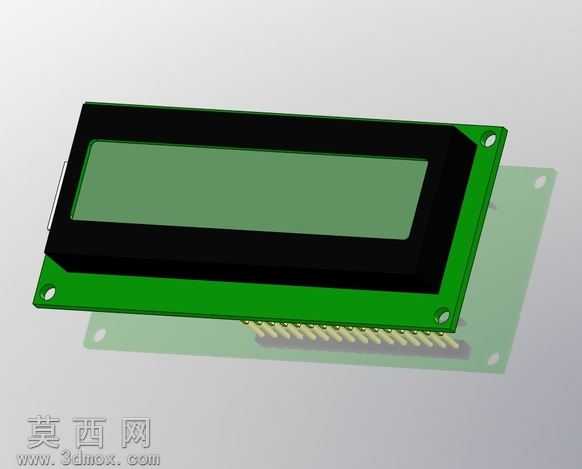

1602点阵液晶显示屏三维结构模型

本模型为1602规格点阵液晶显示屏的完整三维结构建模，建模过程严格遵循实物尺寸比例进行还原，完整复现了该款通用字符型液晶显示模块的全部结构细节。建模阶段首先对实物进行结构拆解，将整体模块划分为液晶显示面板、黑色塑料防护边框、绿色PCB载板、底部排针引脚四个核心组成部分，逐一完成各部件的特征绘制与装配约束。材质渲染阶段针对不同部件的物理特性进行了差异化材质参数调试：液晶显示区域采用半透明哑光绿色材质，模拟真实液晶屏断电状态下的偏光片显示效果，添加轻微的表面漫反射参数还原玻璃基板的质感；黑色防护边框采用磨砂哑光黑色塑料材质，还原注塑边框的细微颗粒质感与低反光特性；绿色PCB载板采用工业常用的阻焊层绿色材质，表面添加轻微的丝印层质感模拟，同时精准还原了板载四个定位安装孔的位置与尺寸，孔位边缘做了真实的沉台倒角处理；底部排针引脚采用金属黄铜材质，添加轻微的金属光泽与氧化质感，还原直插排针的真实外观。结构设计上完整还原了1602液晶屏的经典布局，显示区域的长宽比例严格匹配16字符2行显示的规格尺寸，边框与PCB板的卡扣连接结构、排针引脚的间距与排列顺序均与实物保持一致，安装孔位可直接适配常规的开发板固定需求。建模过程中对各部件的装配间隙做了精准控制，边框与PCB板的贴合面、排针与PCB的焊接位置都做了细节处理，避免出现结构穿模问题，整体模型可直接用于电子设备结构装配验证、教学演示、产品外观渲染等场景，能够清晰展示1602点阵液晶模块的完整构造与装配关系，帮助使用者快速理解该类通用显示元件的结构组成。
