伦敦奥运五环立体标识造型结构设计

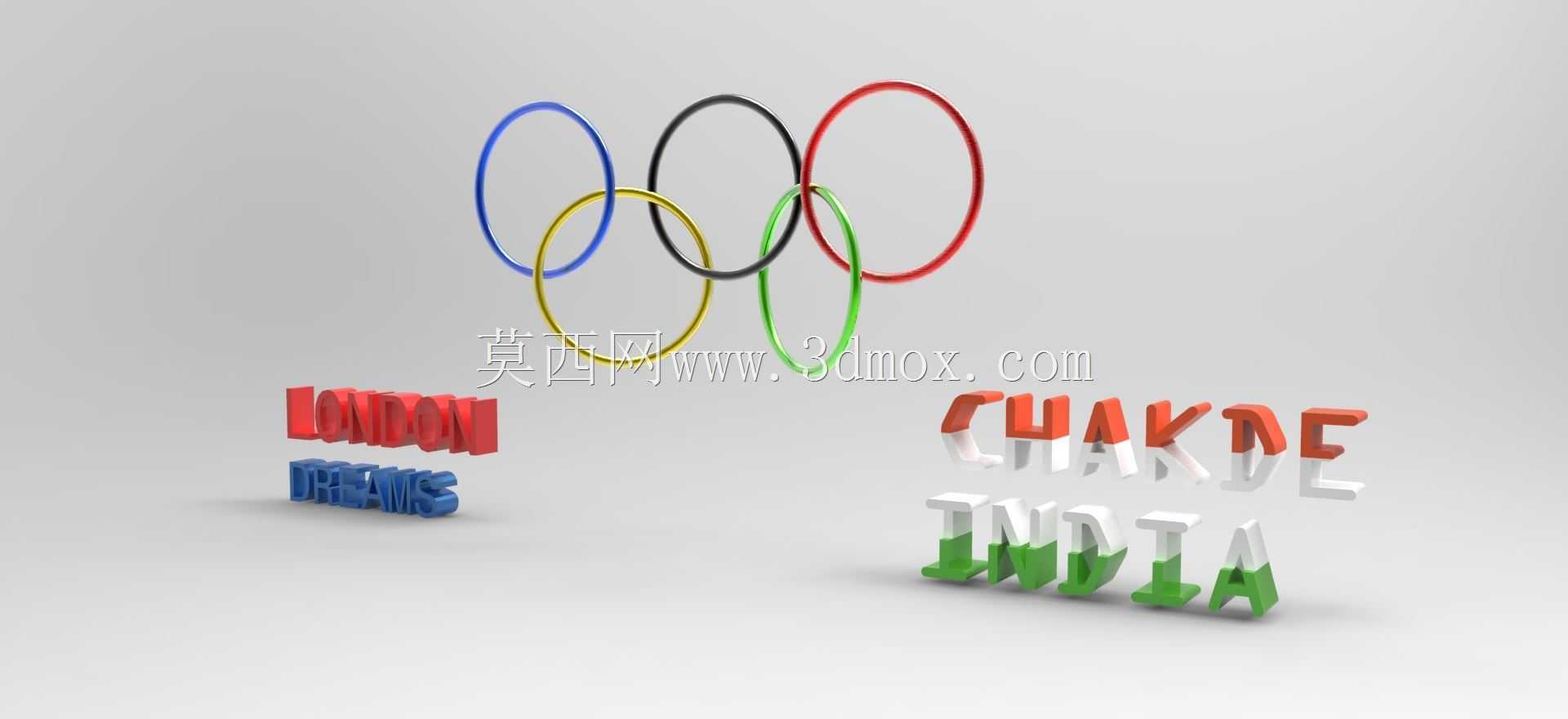

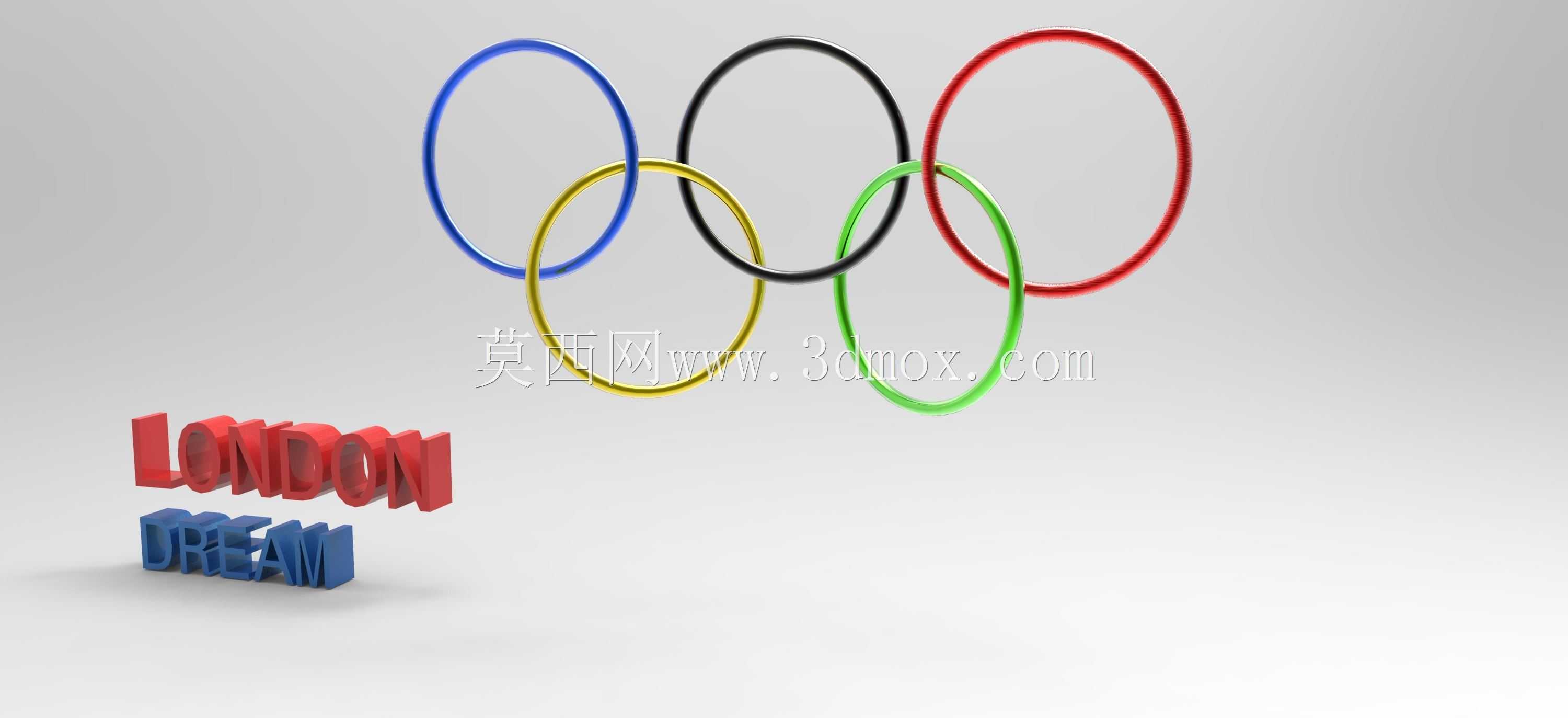

　　该造型主体采用五环交错套接的经典结构，五个环形构件按照奥运标识标准的排布逻辑完成空间定位，上方三个环体分别为蓝、黑、红配色，下方两个环体为黄、绿配色，环体间的套接位置严格遵循官方标识的交错规则，保证视觉呈现的规范性。环体截面采用等径圆管形态设计，在建模过程中通过曲面扫掠完成主体轮廓构建，套接位置做了曲面贴合处理，避免出现穿模或间隙过大的问题，保证不同角度观察时环体的交错关系都符合视觉逻辑。下方配套的立体字构件分为上下两层，上层红色字块与下层蓝色字块采用错位排布，字块边缘做了微小倒角处理，避免锐边在渲染时出现生硬的光影转折，字块与底部平面的接触位置做了共面约束，保证放置状态的稳定性。这类立体标识结构常应用于体育赛事场馆的主题展示区、

　　奥运文化展厅的陈列布置、体育主题商业空间的美陈装置，也可按比例缩小后作为文创纪念摆件的结构原型。在设计过程中，首先确定整体展示比例，以单环直径为基准模数，推导环体截面直径、环间套接深度、下方字块的高度与厚度参数，保证所有构件的比例协调，不会出现环体过粗显得笨重、或字块过大遮挡环体下部的问题。安装边界方面，若作为落地展示装置，底部支撑平面的平面度公差需控制在每平方米2mm以内，避免放置后出现环体倾斜的问题；整体结构的重心落在五环投影的几何中心区域，下方字块的重量可辅助降低整体重心，提升放置稳定性，无需额外的固定结构即可在平整平面上稳定摆放。环体表面的色彩分区采用分面赋色的方式实现，不同颜色的环体在套接位置做了曲面分割，

　　保证色彩边界清晰，不会出现色彩溢出到相邻环体的问题。建模时对所有曲面做了连续性检查，保证G1以上的曲面连续，避免渲染时出现光影断层，同时对所有棱边做了R0.5-R2mm的圆角处理，匹配实体展示件的加工工艺要求，不管是采用3D打印制作小尺寸样件，还是采用钣金弯制加工大尺寸展示装置，该模型的结构都能提供准确的尺寸参考。字块部分的建模采用拉伸加倒角的工艺逻辑，每个字符的笔画厚度保持一致，字符间距按照视觉平衡原则做了微调，避免等距排布带来的视觉疏密不均问题，字块底部与支撑面完全贴合，无悬空结构，减少后期加工时的支撑需求。
