奥迪R8跑车前部车身框架结构设计

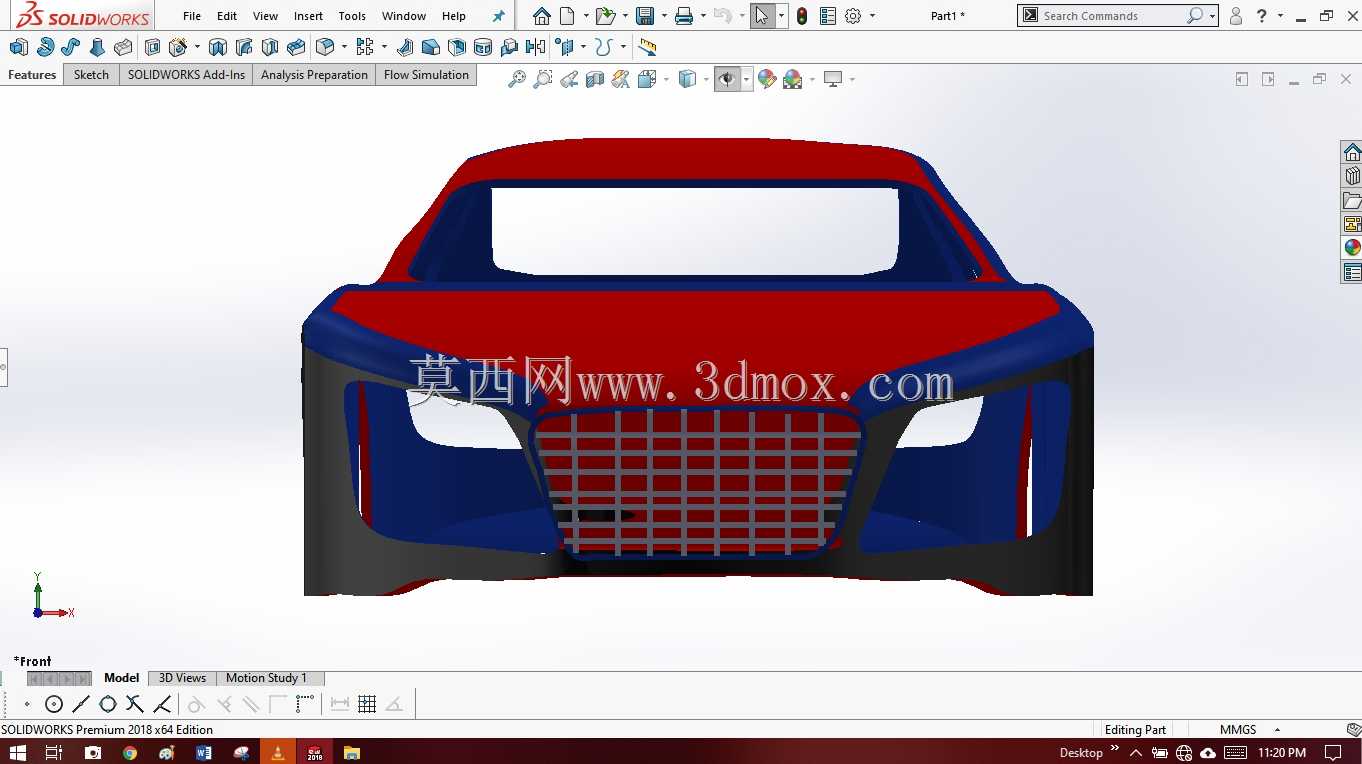

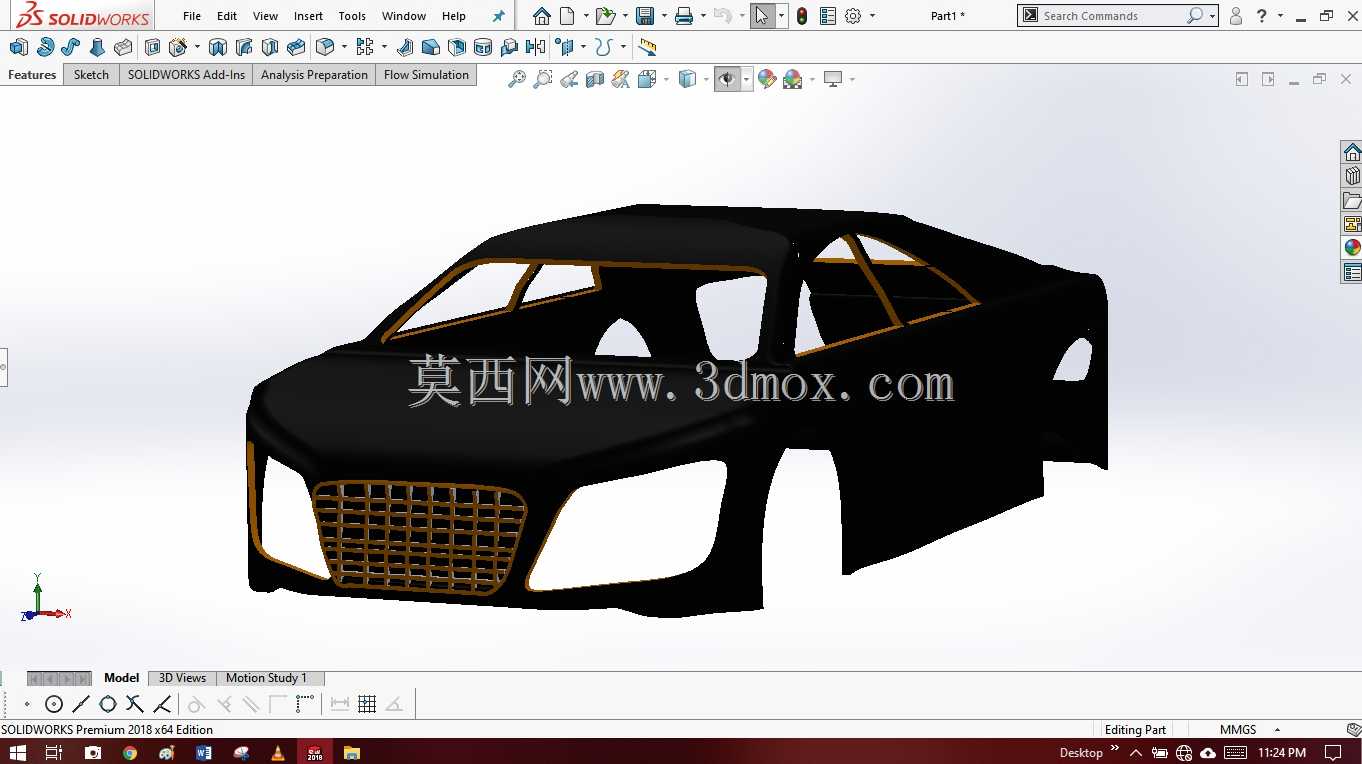

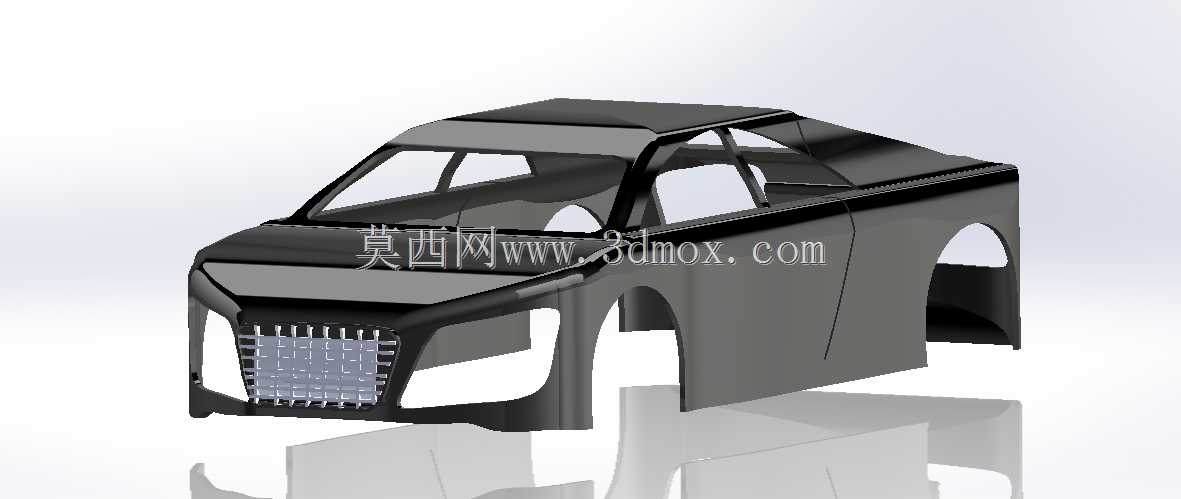

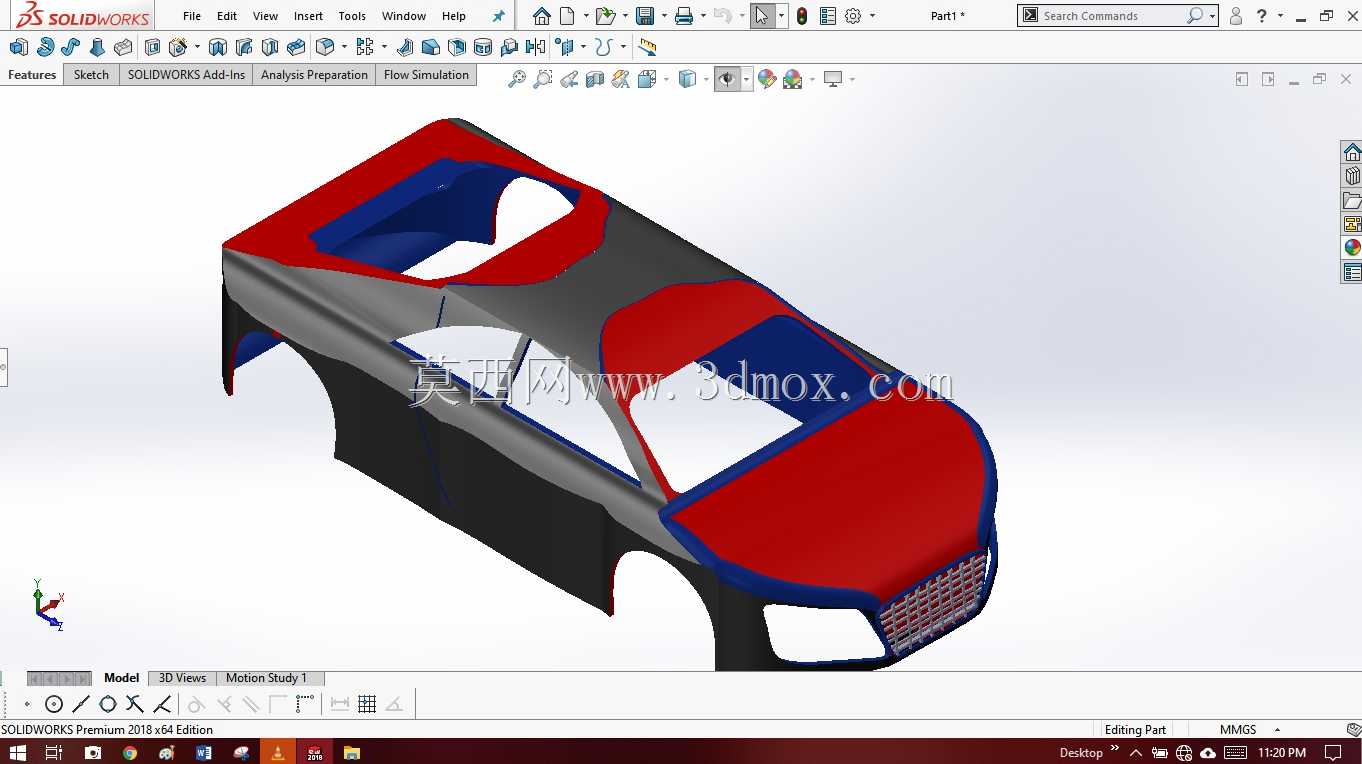

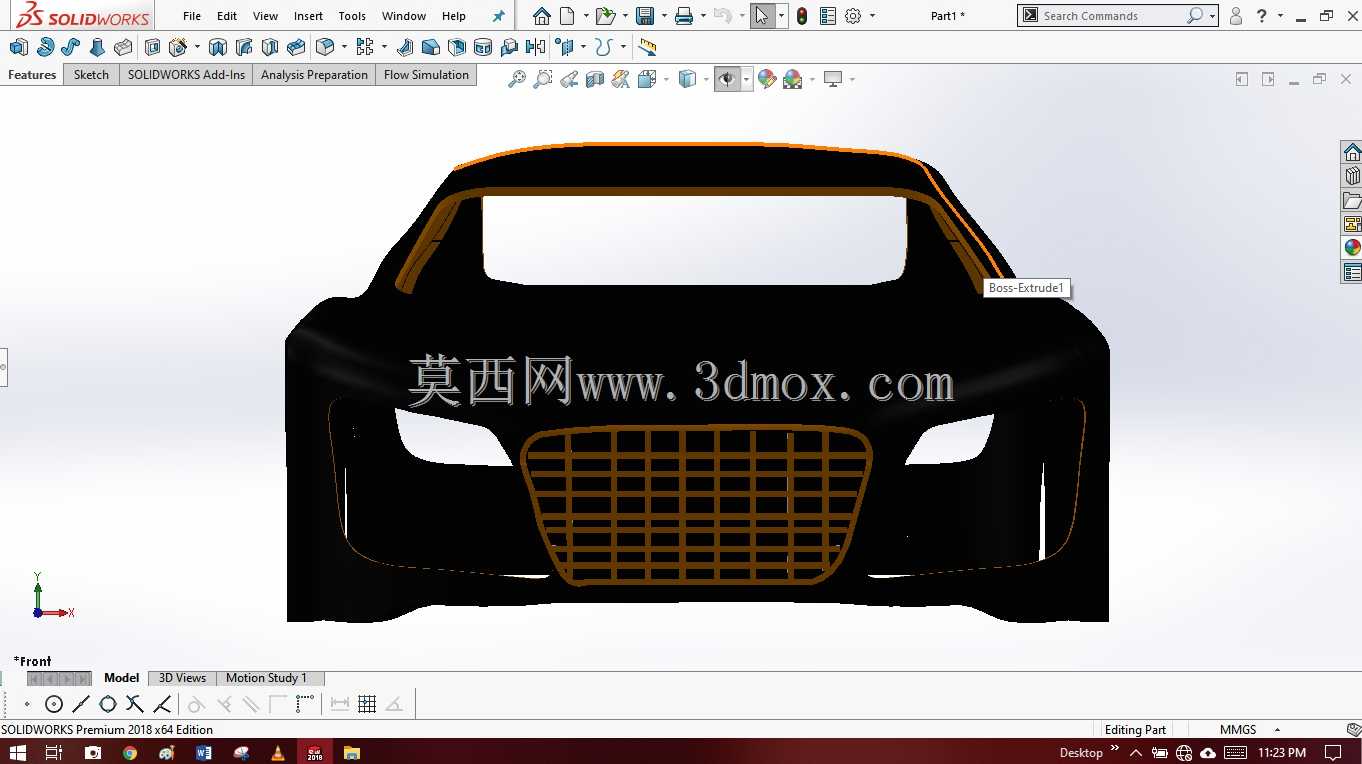

　　该结构为奥迪R8跑车前部车身承载框架，在实车装配体系中承担前脸覆盖件安装定位、前部碰撞吸能传导、前端附属部件承载的核心作用，日常应用覆盖跑车外观改装方案验证、车身结构教学演示、小批量定制化改装件开发匹配等多个工程场景。从功能特性来看，该框架预留了前进气格栅的精准安装位，两侧轮拱区域的曲面完全匹配R8原厂翼子板的装配边界，框架下部的支撑结构可直接对接前防撞梁安装座，上部的弧形轮廓贴合前挡风玻璃下沿的密封配合面，所有安装点位的位置度公差控制在0.8mm以内，可满足后续外覆盖件装配的面差要求。设计过程中优先采用挤压成型与外壳抽壳结合的建模逻辑，先通过多组基准草绘勾勒出前脸的对称轮廓线，以纵向中心面为基准约束所有曲面的对称度，

　　再通过挤压命令生成框架的主承载梁结构，之后利用外壳命令抽取出均匀壁厚的框架本体，壁厚设置为3.2mm，既匹配量产车型前部覆盖件的常规壁厚参数，也能保证3D打印验证时的结构强度，不会出现薄壁翘曲变形问题。从安装边界来看，该框架整体宽度为1860mm，高度为920mm，纵向深度为760mm，两侧的安装支耳位置完全对应原厂车架前部的焊接点位，不需要额外做转接支架即可完成试装匹配；框架中部的格栅安装区域预留了12组卡扣定位孔，可直接固定定制款进气格栅，两侧的灯腔安装位轮廓完全匹配R8原厂前大灯的外部曲面，装配后可保证大灯与周边覆盖件的间隙均匀，不会出现错位漏缝问题。在结构细节处理上，框架与翼子板对接的边缘做了2mm的翻边结构，

　　既可以提升框架边缘的结构刚度，避免装配过程中出现边缘变形，也能为后续的密封胶条安装提供贴合面；框架下部预留了牌照安装位的两组固定孔，孔位间距符合国标机动车号牌安装尺寸要求，不需要额外打孔即可固定前牌照。建模过程中所有曲面都做了G2连续处理，没有出现尖锐棱角或者曲面断层，后续如果要做渲染或者3D打印，不需要额外修补破面，可直接导出通用格式用于后续加工或者仿真验证；框架内部的加强筋布局完全参考量产车的受力路径，在碰撞受力的主要传导路径上做了局部加厚处理，在非受力区域做了适度的减重挖槽，整体重量比同尺寸的实心框架降低62%，完全符合跑车轻量化设计的核心要求。
