麦克唐纳道格拉斯F4幻影战机结构设计

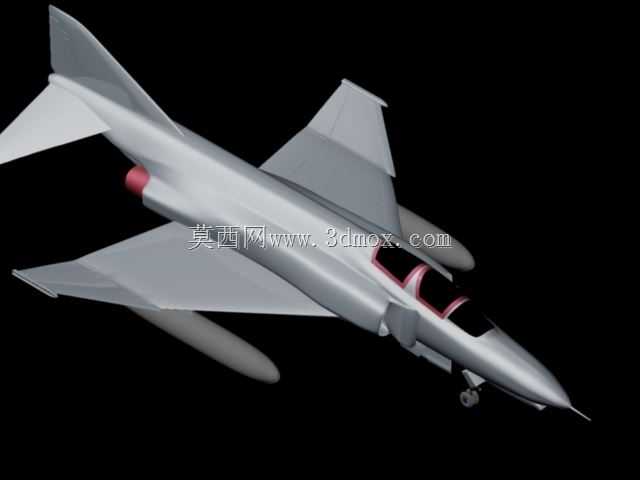

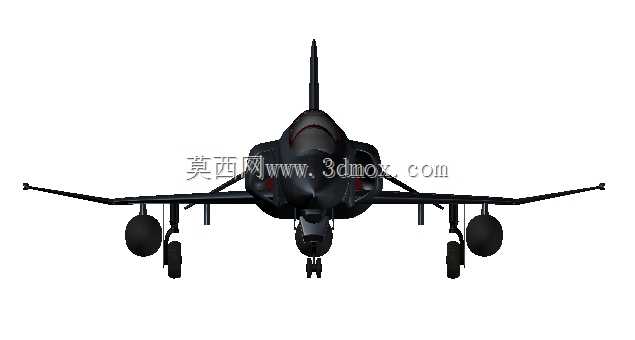

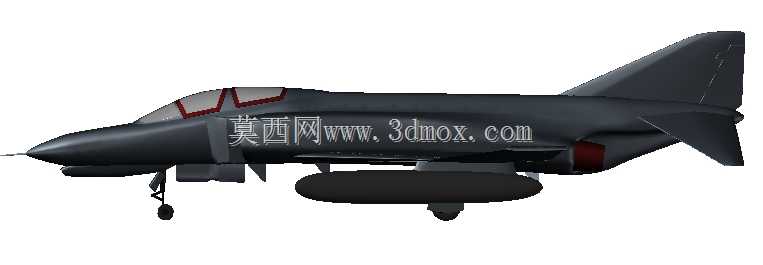

　　该模型还原的双发双座重型舰载战斗机构型，在航空装备研发、作战仿真推演、航空教学实训场景中具备明确应用价值，可作为飞行器结构设计参考、虚拟仿真场景载具、航空科普展陈载体使用。从实际用途来看，该机型最初定位为舰队防空拦截机，后续拓展出对地打击、战术侦察、电子压制等多任务能力，机身结构设计兼顾舰载起降的结构强度要求与高速飞行的气动效率，模型完整复现了其标志性的下反角机翼、两侧进气道、双发并列尾喷、外翼段折叠机构的结构特征，可直观呈现舰载机为适配航母甲板停放做出的结构设计取舍。从设计思路层面拆解，该机型采用全金属半硬壳机身结构，机身中段设置整体式油箱舱，进气道采用附面层隔道设计，避免低速大迎角状态下进气畸变影响发动机工作效率；

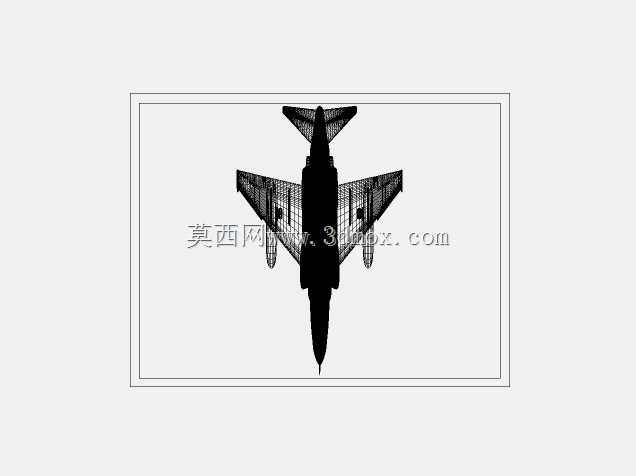

　　机翼为小展弦比后掠翼，翼根处设置主起落架收纳舱，机翼外段设置折叠铰链机构，折叠后整机横向占用甲板宽度可缩减近40%，适配航母升降机与甲板停机位的尺寸边界；尾翼采用全动平尾加单垂尾布局，垂尾根部设置减速伞舱与电子设备舱，尾喷管采用收敛-扩张结构，适配加力燃烧室的高温排气工况。从安装边界与尺寸匹配角度看，模型严格参照实机比例还原，整机长度对应实机约19.2米，翼展展开状态约11.7米，折叠状态约7.7米，机高约5.0米，机身截面最大直径约1.8米，起落架轮距约5.4米，可直接适配航母甲板、机库、地面停机坪等场景的装配定位需求；机身挂点位置完整还原，翼下、机身中线共设置9个外挂点，可匹配副油箱、空空导弹、对地弹药、

　　电子吊舱等外挂载荷的安装接口，挂点间距与承载结构位置符合实机设计规范，可直接用于外挂载荷的装配干涉检查与挂载方案仿真。模型的机身蒙皮分块、口盖位置、维护舱门布局均参照实机维护手册还原，机身表面的天线基座、空速管、编队灯等细节结构均做了准确建模，可用于飞行器结构教学中的机身分区、系统布置讲解，也可作为虚拟训练场景中的高保真载具模型，满足不同场景下的结构展示与仿真使用需求。
