工业离心式纽约鼓风机结构设计模型

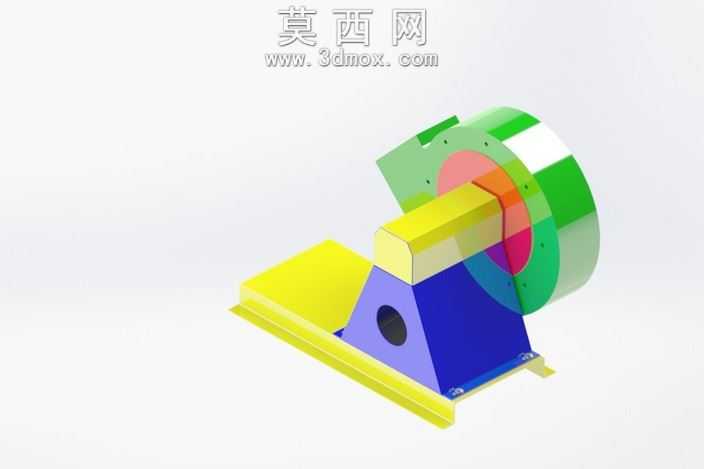

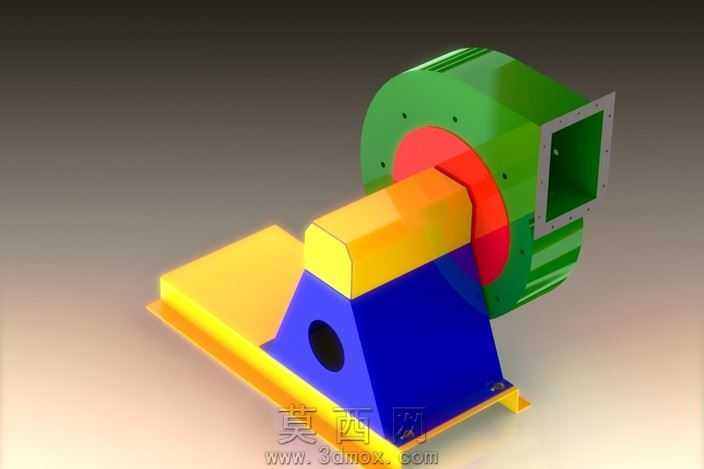

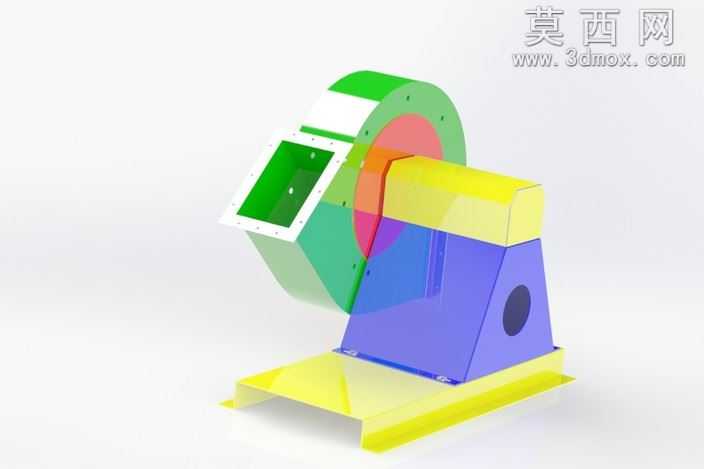

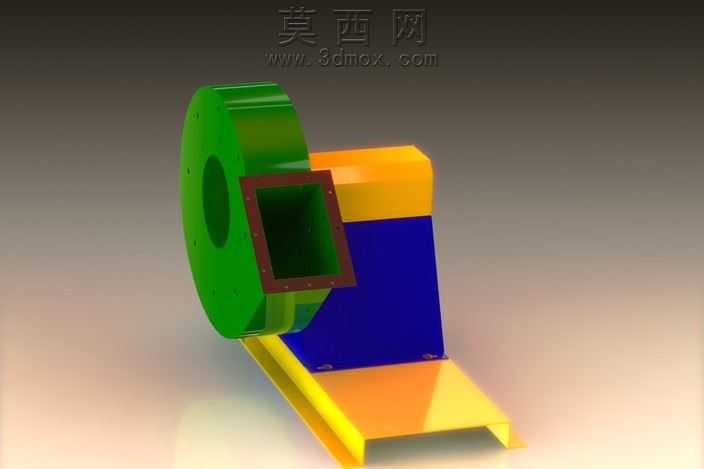

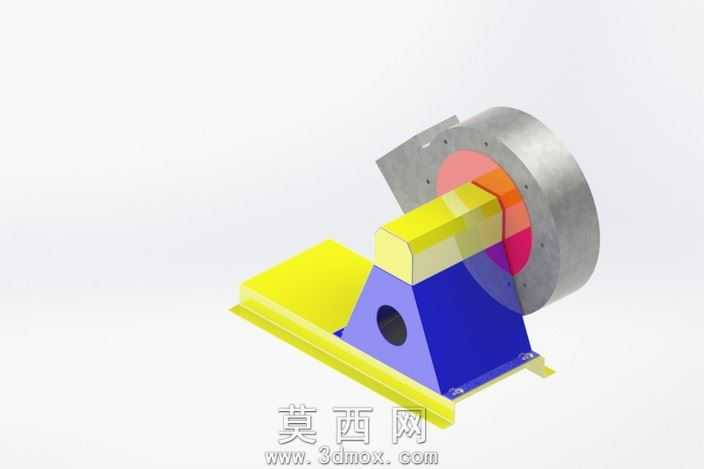

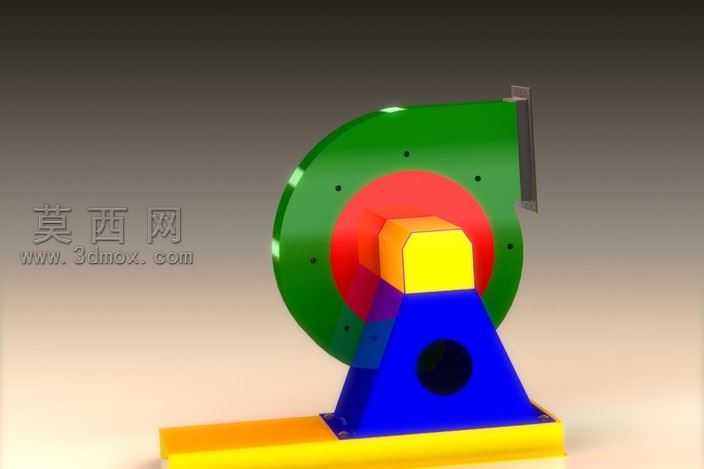

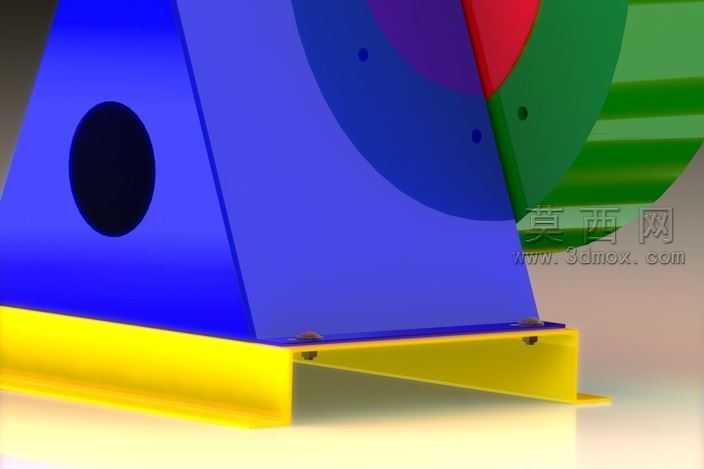

本模型为工业离心式鼓风机三维设计成果，采用专业三维建模软件完成全参数化结构搭建，整体模型严格按照实际工业风机的尺寸比例进行还原，完整呈现了鼓风机的蜗壳、叶轮、传动连接座、安装底座等核心结构部件。建模过程中对蜗壳的渐开线型流道做了精准曲面构建，保证流道内壁光滑过渡，符合实际风机的气动设计要求，叶轮部分采用阵列特征完成叶片的均匀排布，同时对叶片的安装角度、与蜗壳的配合间隙做了参数化约束，方便后续根据工况需求调整参数。材质渲染阶段，针对不同部件做了差异化材质设置：蜗壳外壳采用哑光绿色工业烤漆材质，还原实际设备的涂装质感，叶轮前端的密封端盖采用高饱和度红色烤漆，传动连接座分别设置了黄色机加工金属与蓝色烤漆底座材质，安装底座做了金属切削面的质感处理，各部件的材质区分清晰，能够直观展现设备的装配层次。结构设计上，模型完整呈现了鼓风机的动力输入路径，从安装底座的固定孔位，到传动座的轴承安装位，再到蜗壳与传动座的法兰连接结构，以及蜗壳出风口的方形法兰接口，所有连接结构都做了细节还原，包括法兰上的螺栓孔位、底座的加强筋结构都一一呈现，能够直接用于后续的工程出图、装配模拟或者气动仿真分析。设计思路围绕工业场景下的排风送风需求展开，整体结构紧凑，安装底座采用一体式倾斜设计，既保证了设备运行的稳定性，也优化了叶轮与蜗壳的相对位置，减少气流在蜗壳内部的紊流损失，出风口采用方形法兰设计，方便与后续通风管道进行对接安装，整体模型的结构合理性经过反复校验，各部件之间不存在干涉问题，装配关系完全符合实际工业鼓风机的生产装配逻辑，可作为风机类产品设计的参考模型，也可用于工业场景的三维可视化展示素材。
