带刮板输送结构的矩形澄清池框架

　　在矿山洗选、盾构施工泥浆处理、钻井泥浆循环这类工况里，固液分离环节的澄清设备一直是现场运维的核心节点，这款矩形澄清池的框架结构，就是针对这类连续作业场景做的适配设计。不同于常规圆形澄清池的径向流布局，矩形结构可以顺着车间或处理站的场地长边排布，能最大化利用狭长场地的空间，单组池体的有效沉降长度可以根据处理量做模块化拼接，框架的外边界尺寸预留了标准的安装地脚间距，底部横梁的开孔位置直接匹配常用的化学锚栓固定规格，现场安装时不需要额外做二次打孔改制，能缩短现场安装的工期。

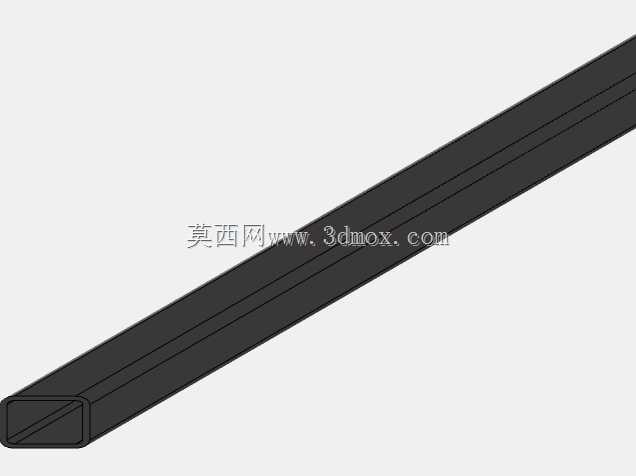

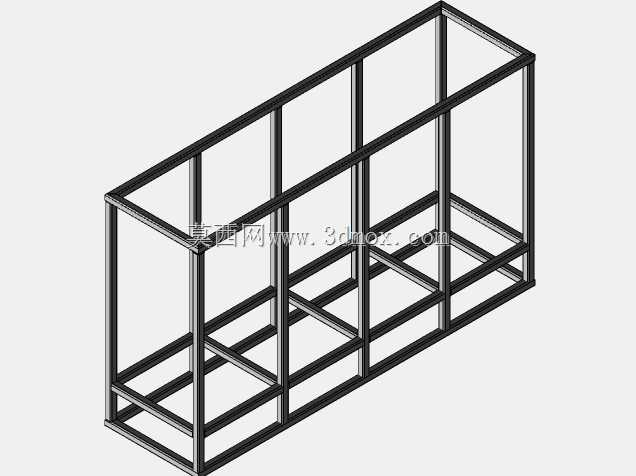

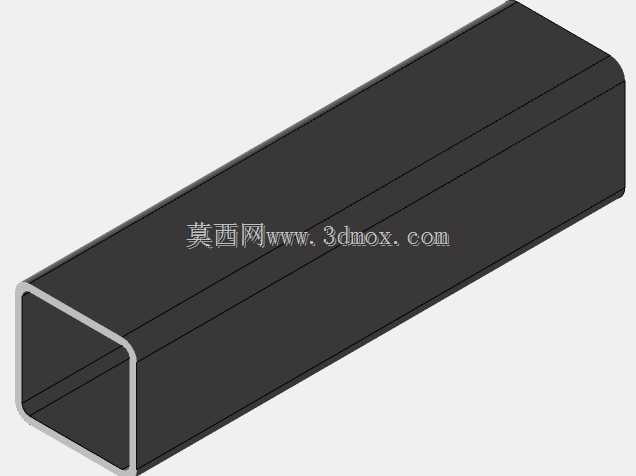

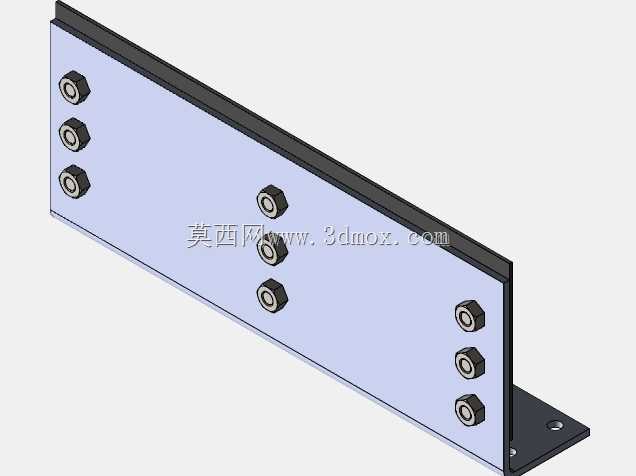

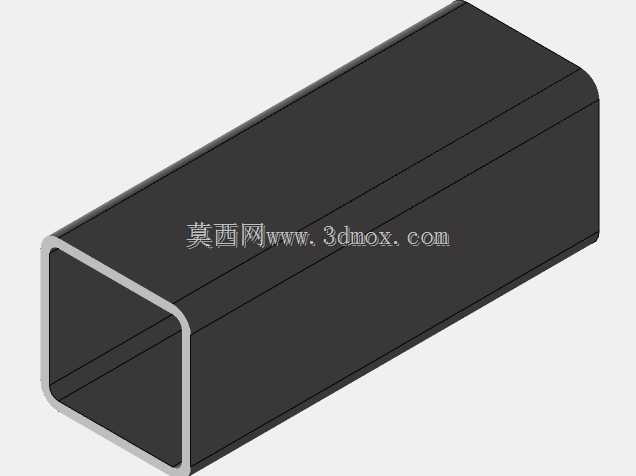

　　框架整体采用型材焊接成型，所有型材的选型都做了载荷校核，不仅要承载池内满水状态下的静载荷，还要考虑内部刮板输送机运行时的动载荷，以及户外安装时的风载、冬季积雪载荷，主承重梁的截面尺寸经过挠度验算，满负载状态下的最大变形量控制在允许范围内，不会因为长期承重出现焊缝开裂或者结构变形。所有和泥浆、处理药剂接触的结构件，都优先选用无锡钢或者其他耐腐蚀、不易生锈的材质，避免长期接触含泥污水、酸碱类絮凝药剂出现锈蚀剥落，污染处理后的水体，也能延长设备的整体使用寿命，减少日常运维的更换频次。

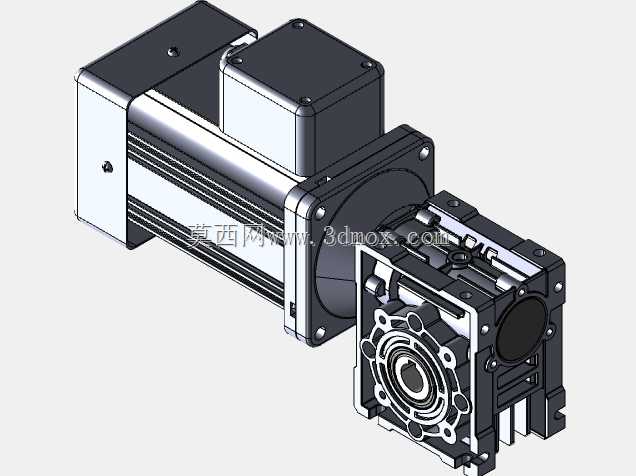

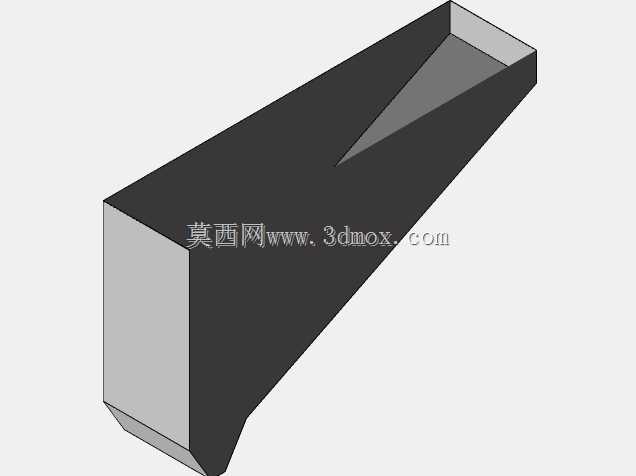

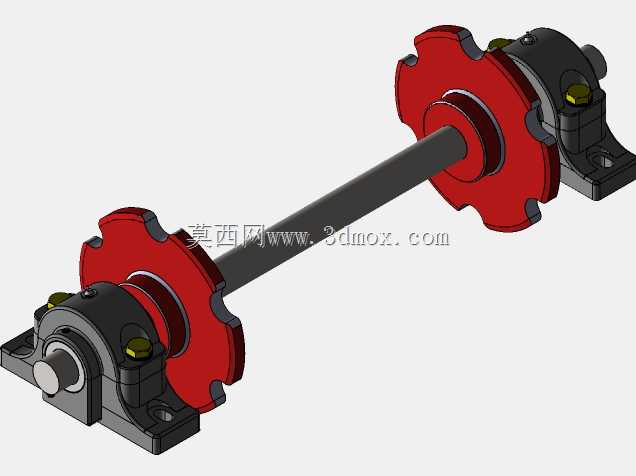

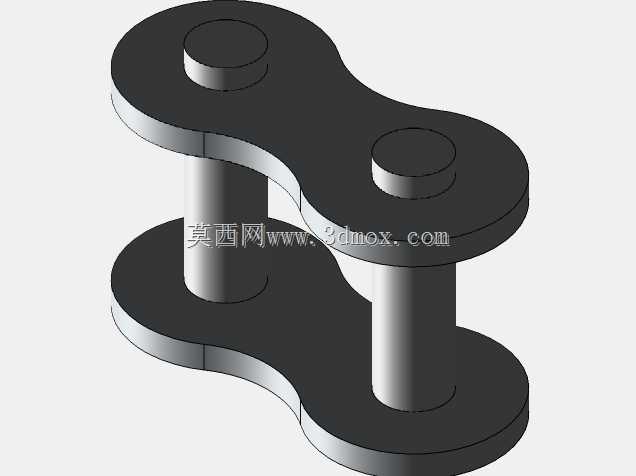

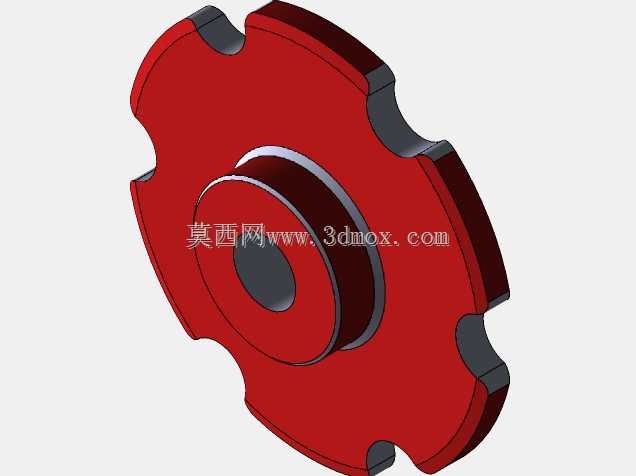

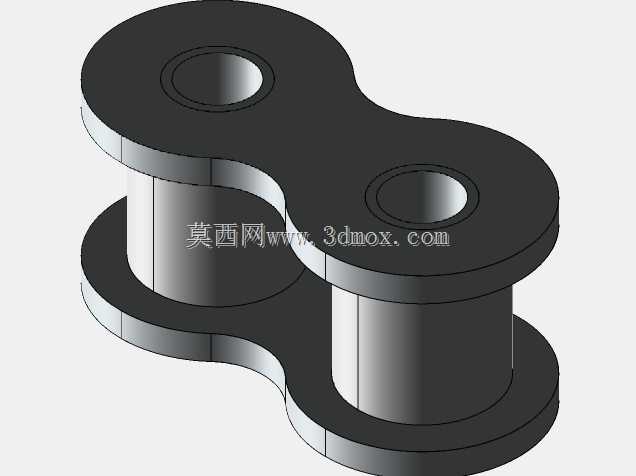

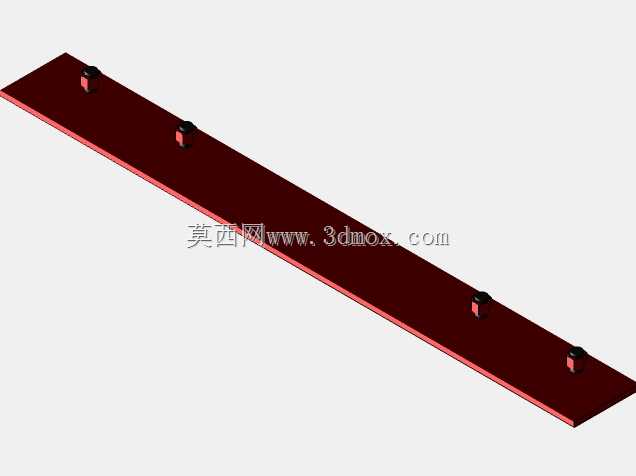

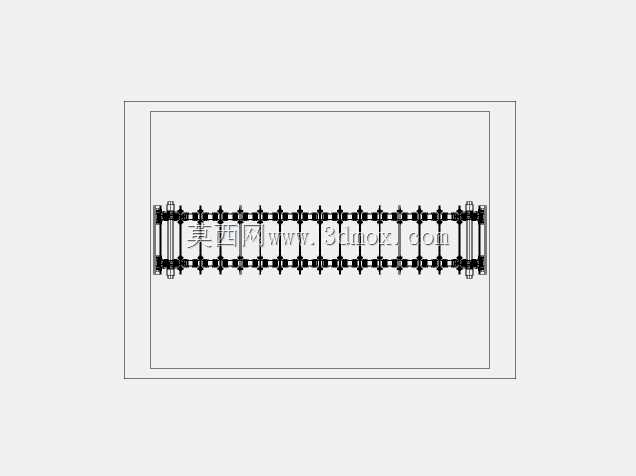

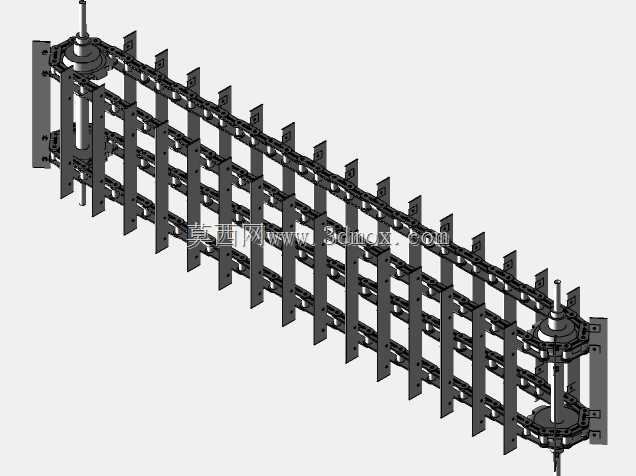

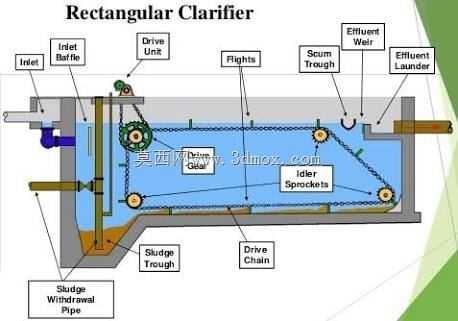

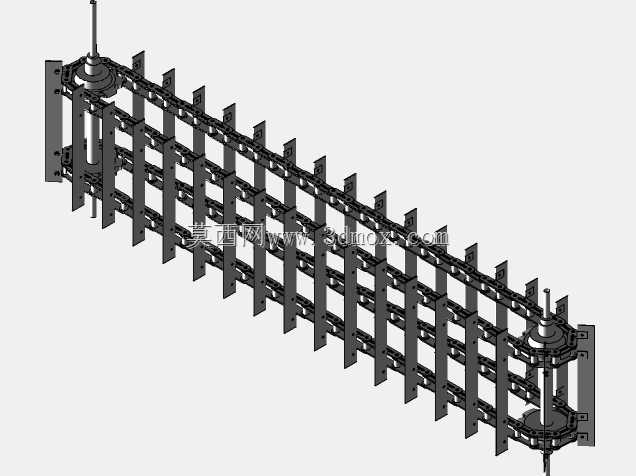

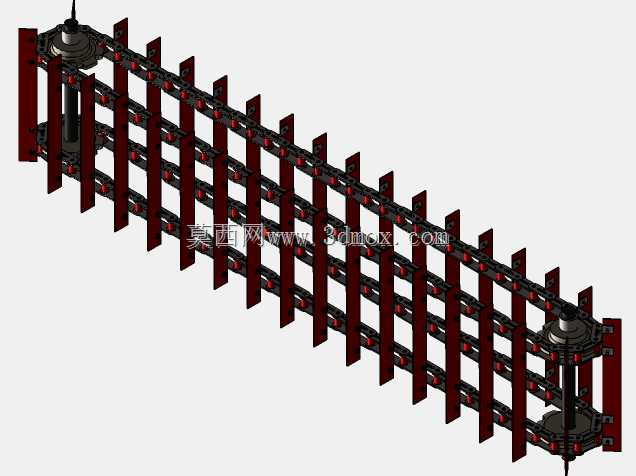

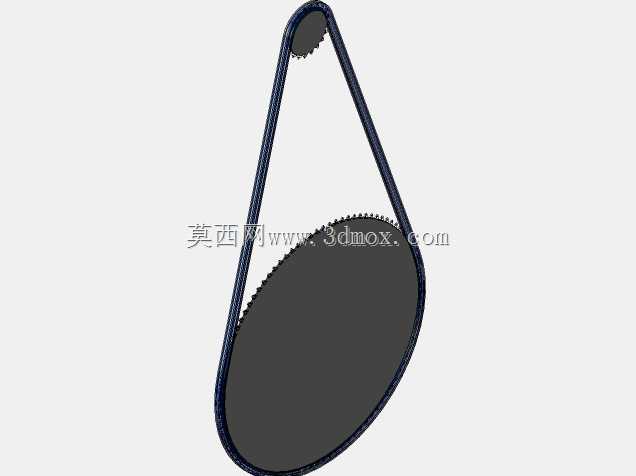

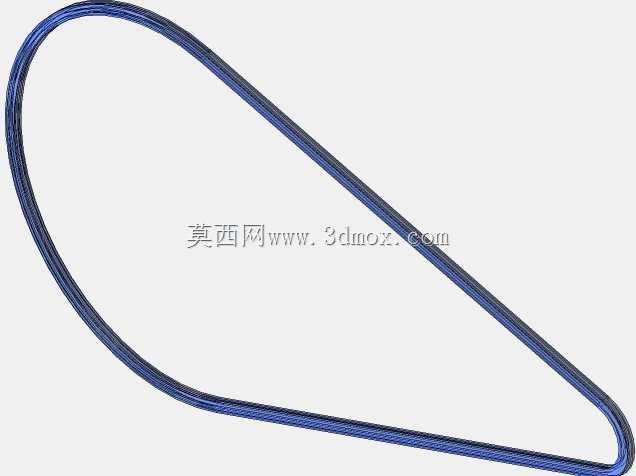

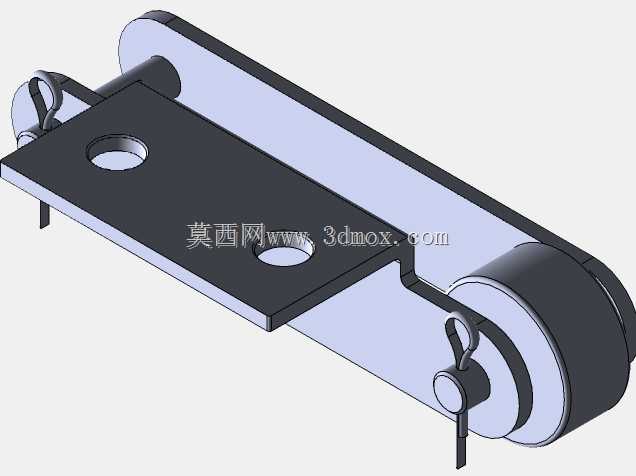

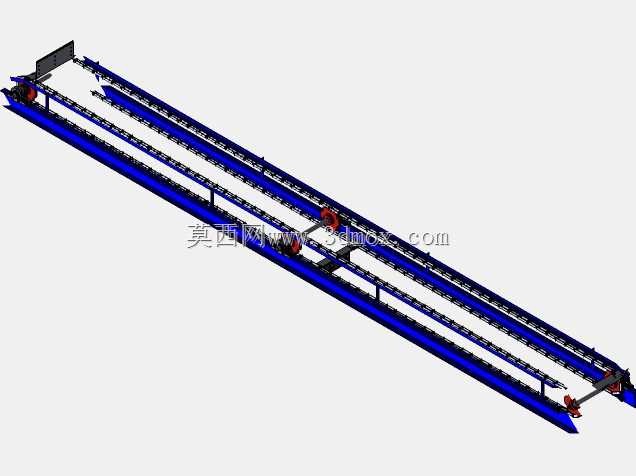

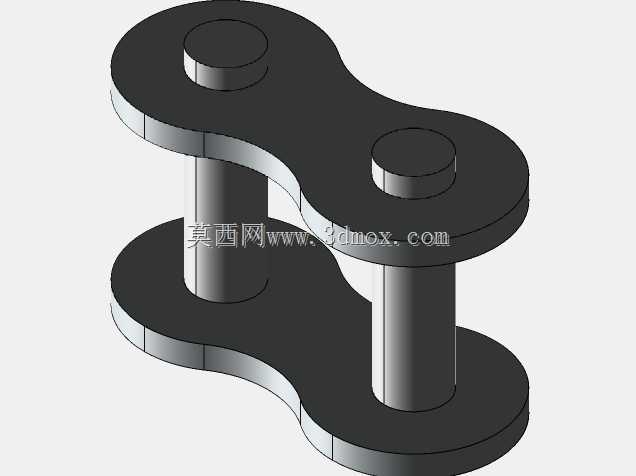

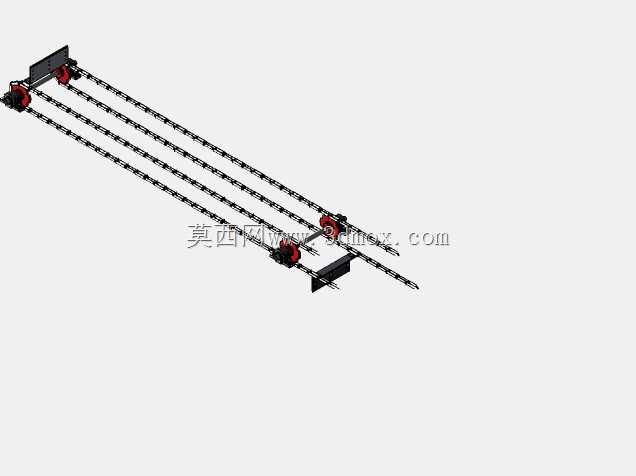

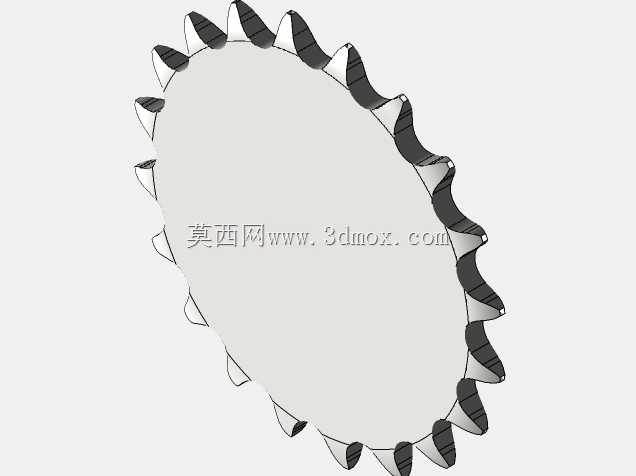

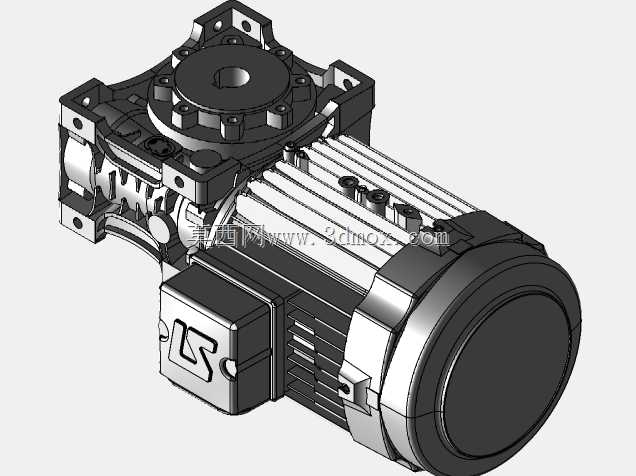

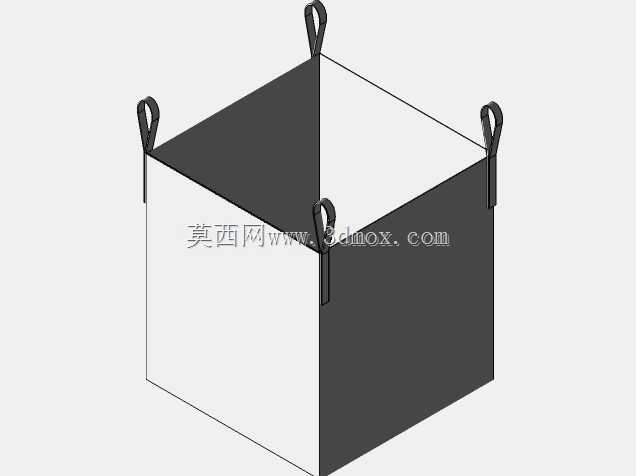

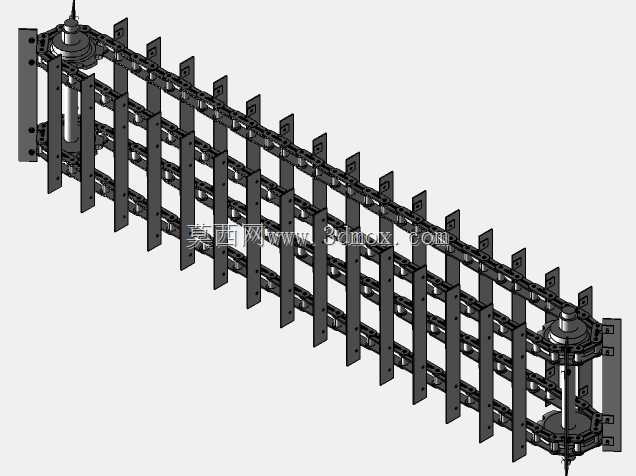

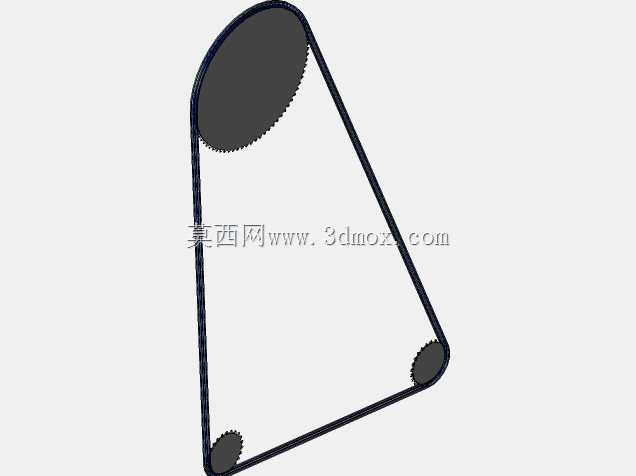

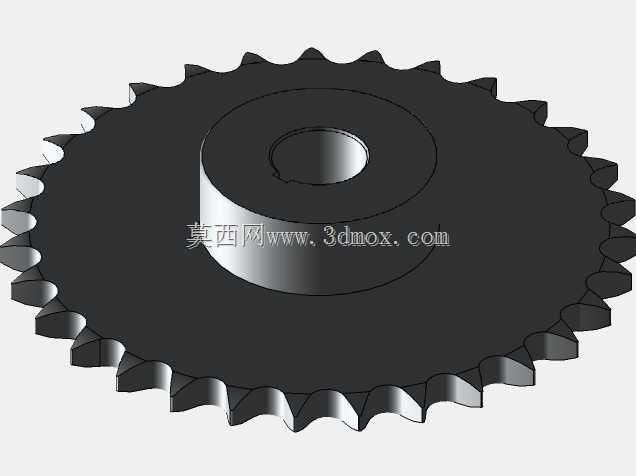

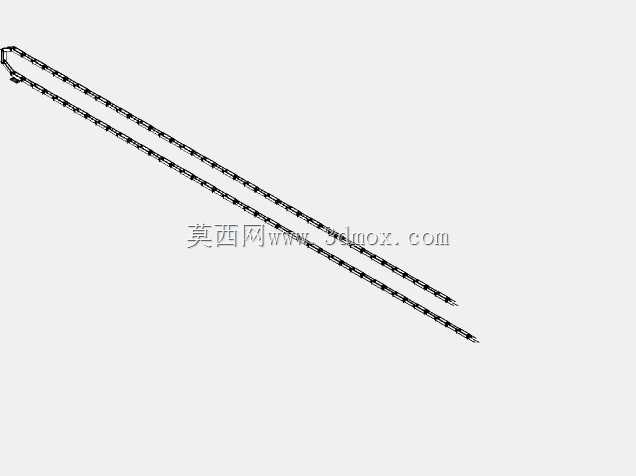

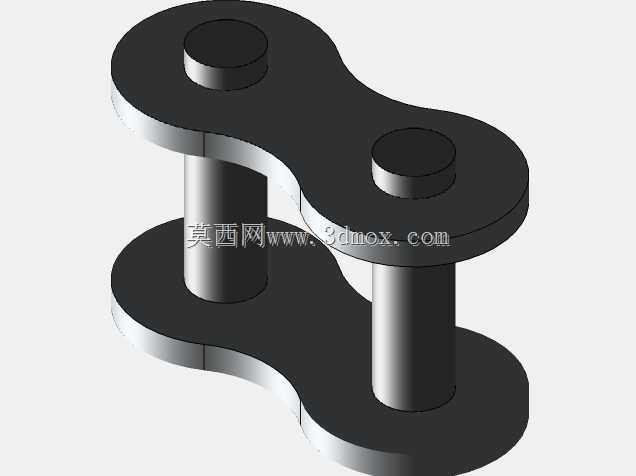

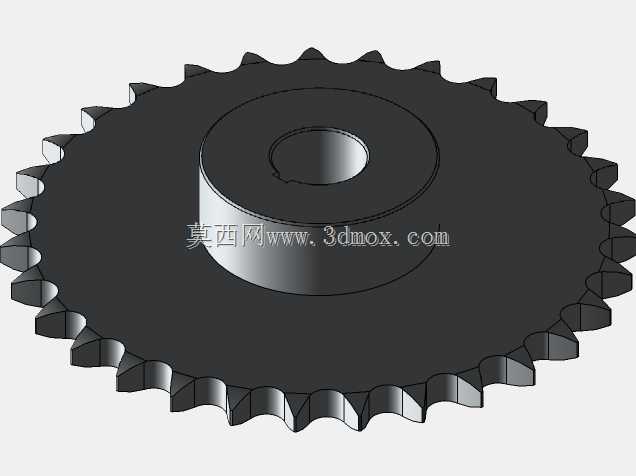

　　内部集成的刮板输送机是这套设备的核心功能部件，布置在池体的底部沉降区，顺着池体的长度方向运行，能把重力沉降到池底的浓缩泥浆、泥渣持续刮送到端部的排料口，直接导入后续的泥浆收集容器或者压滤设备，不需要人工定期清池，能实现24小时连续不间断的固液分离作业。池体的上部是澄清区，经过重力沉降后的上清液从端部的溢流槽排出，进入后续的循环或者处理工序，整个分离过程完全依靠重力作用完成，不需要额外添加动力做离心或者压滤，能耗比其他分离设备低很多，适合大流量的泥浆处理场景。

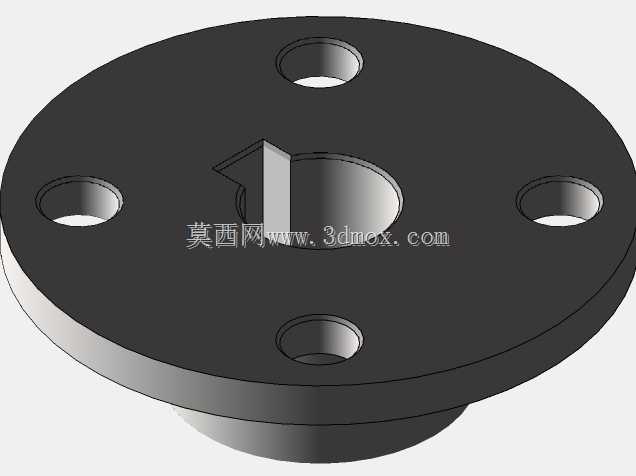

　　设计时还考虑了后期的运维便利性，框架的上部预留了检修走道的安装位置，侧边的横梁预留了防护栏杆的安装孔，日常巡检时可以直接走到池体上部观察沉降效果、检查刮板的运行状态，不需要额外搭建临时检修平台。框架的模块化分段设计，也让长途运输时可以拆分成多个单元段，到现场后再通过法兰拼接，降低了超宽运输的成本，也能适配不同处理规模的项目需求，不管是小型工地的泥浆循环，还是大型选矿厂的尾矿水处理，都可以通过增减框架段数来调整处理能力，不需要重新做整体结构设计。
