安德森PP15/45红黑连接器结构设计

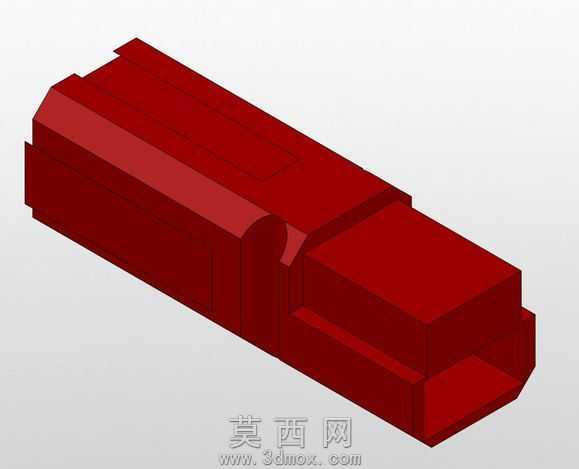

本作品为安德森PP15/45红黑连接器的三维参数化建模成果，建模阶段基于连接器的实际装配尺寸与功能需求展开，首先梳理了该款连接器的整体外形轮廓与内部插接结构的对应关系，采用自顶向下的建模思路，先完成主体基座的外形构建，再逐步细化插接端的卡位结构、侧边的导向限位槽以及端部的防脱卡扣结构，确保各部分尺寸公差符合电气接插件的通用装配标准。材质设置上针对红黑两种不同极性的连接器主体分别赋予了对应的工程塑料材质，红色部分调整为高饱和度的哑光红质感，黑色部分设置为深灰哑光黑质感，同时为结构边缘添加了微小的圆角过渡，还原实际注塑件的工艺特征，避免尖锐棱角带来的建模失真。结构设计层面充分考虑了该款大电流连接器的使用场景，主体外壳做了加厚处理以提升抗冲击性能，插接配合面设置了多级导向结构，能够在插接过程中自动校正对位，避免插针错位导致的接触不良，外壳表面的防滑凹槽结构也在建模中完整还原，兼顾实际使用时的插拔手感。渲染阶段采用了柔和的均匀布光方案，主光源从斜上方45度角投射，搭配补光弱化结构死角的阴影，清晰呈现连接器的整体轮廓与各部分结构细节，背景选用浅灰色渐变背景，突出红色主体的视觉辨识度，同时保留了结构边线的清晰轮廓，方便查看各部分的结构衔接关系。建模过程中对所有配合面都做了干涉检查，确保公母端插接时各结构能够顺畅配合，不存在结构冲突，同时对壁厚做了均匀化处理，符合注塑成型的工艺要求，避免出现壁厚不均导致的生产缺陷，整体模型完整还原了安德森PP15/45连接器的外观特征与核心结构，可用于产品展示、装配模拟以及相关电气系统的布局设计参考。
