30米规格绞吸式挖泥船水利作业设备

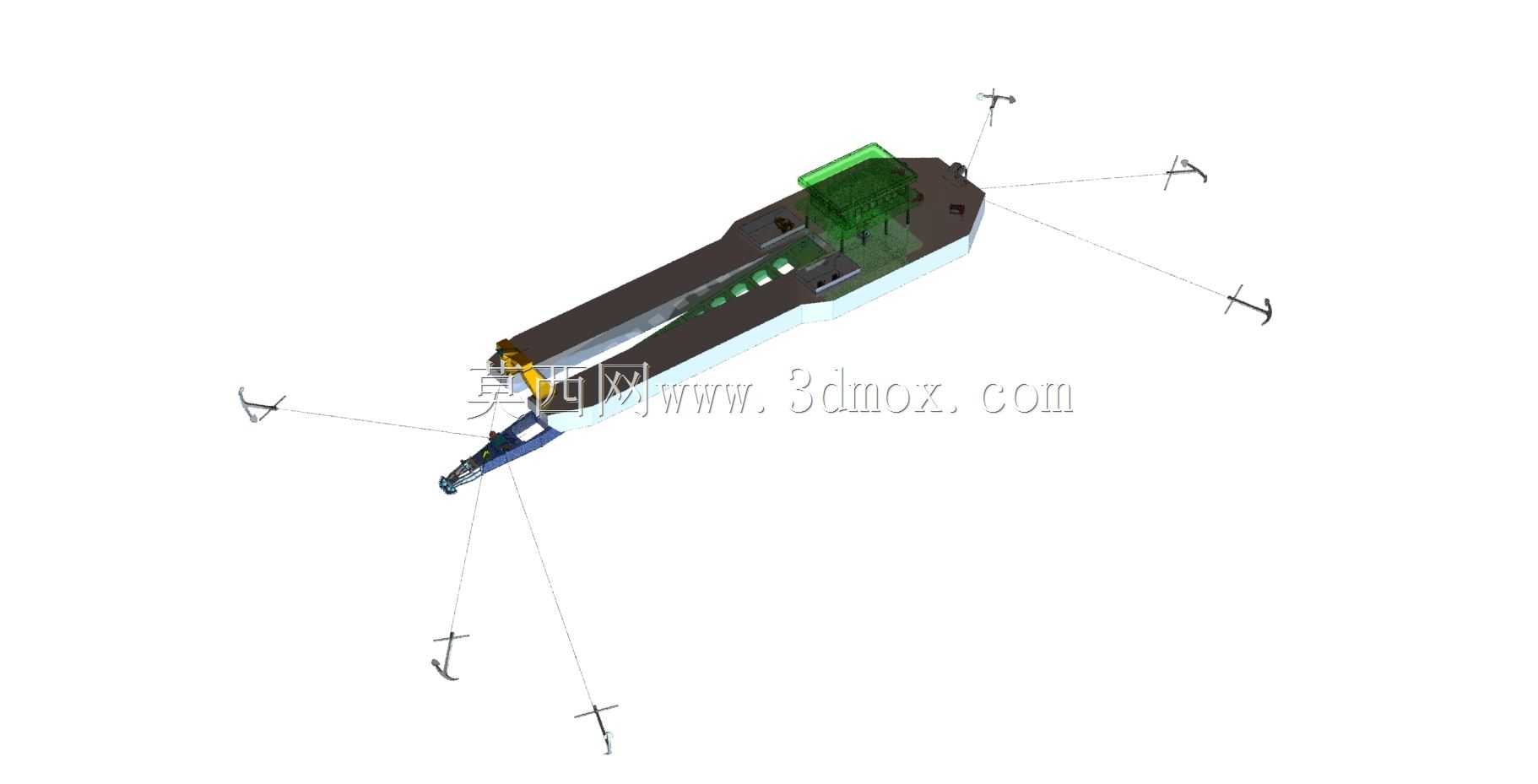

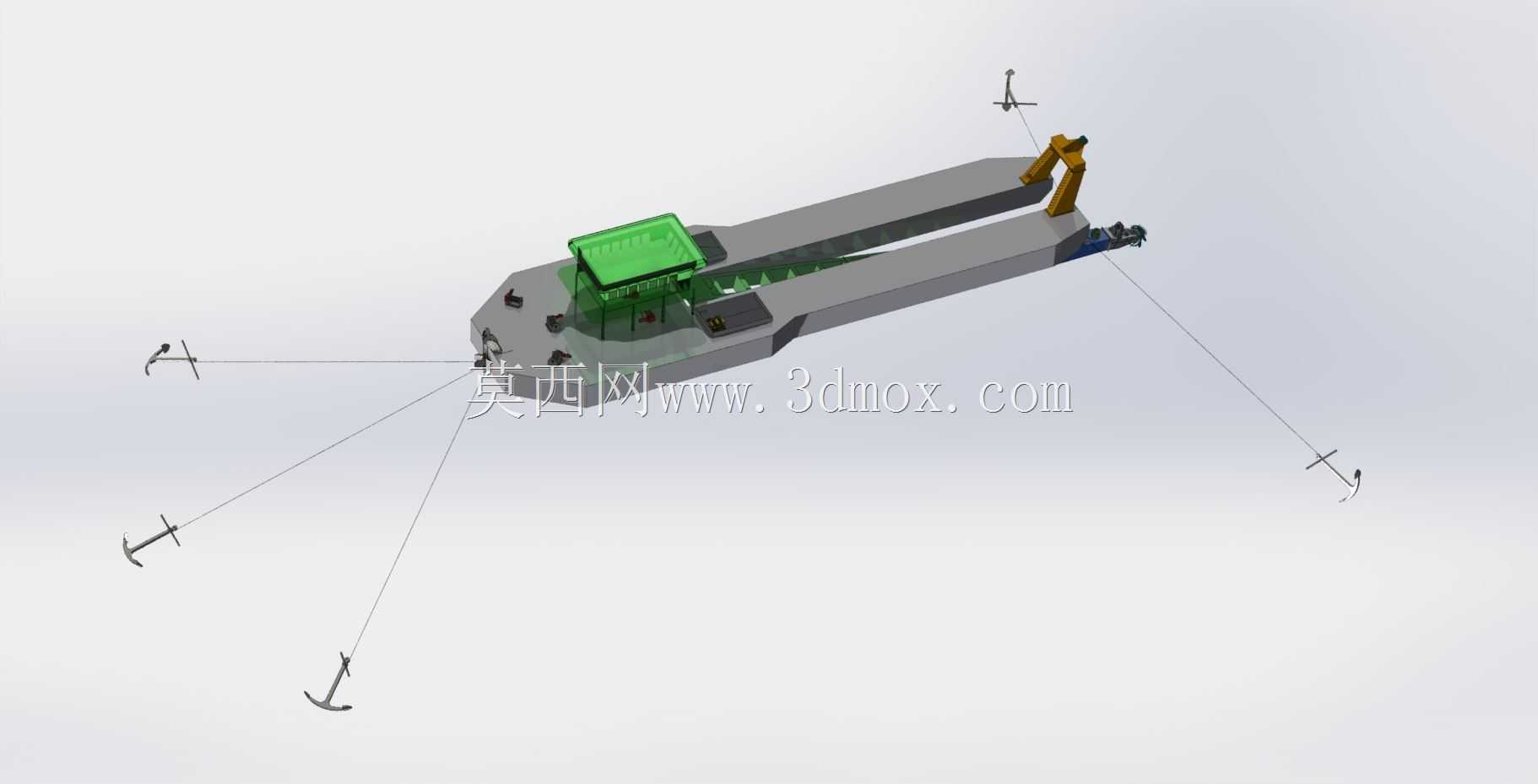

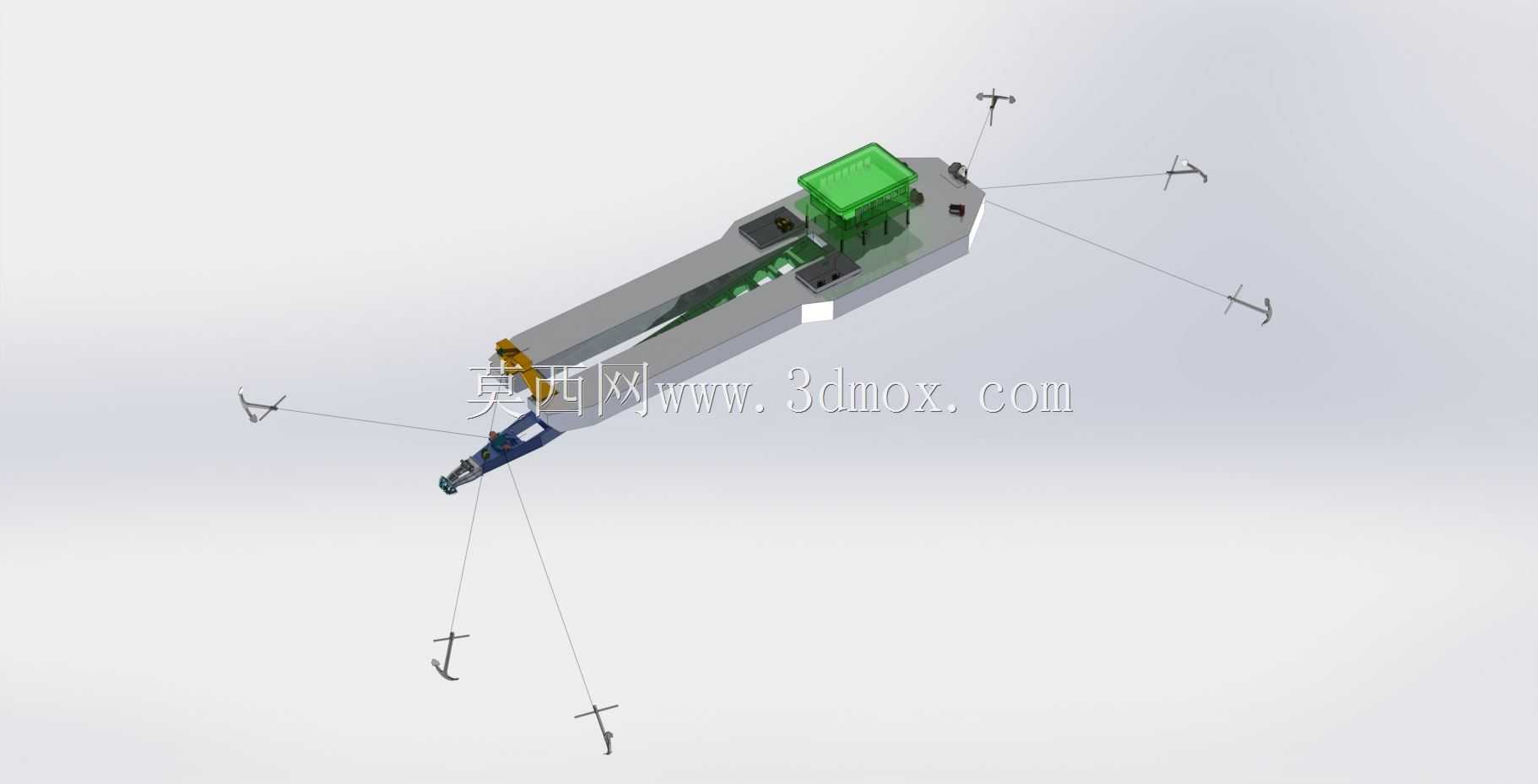

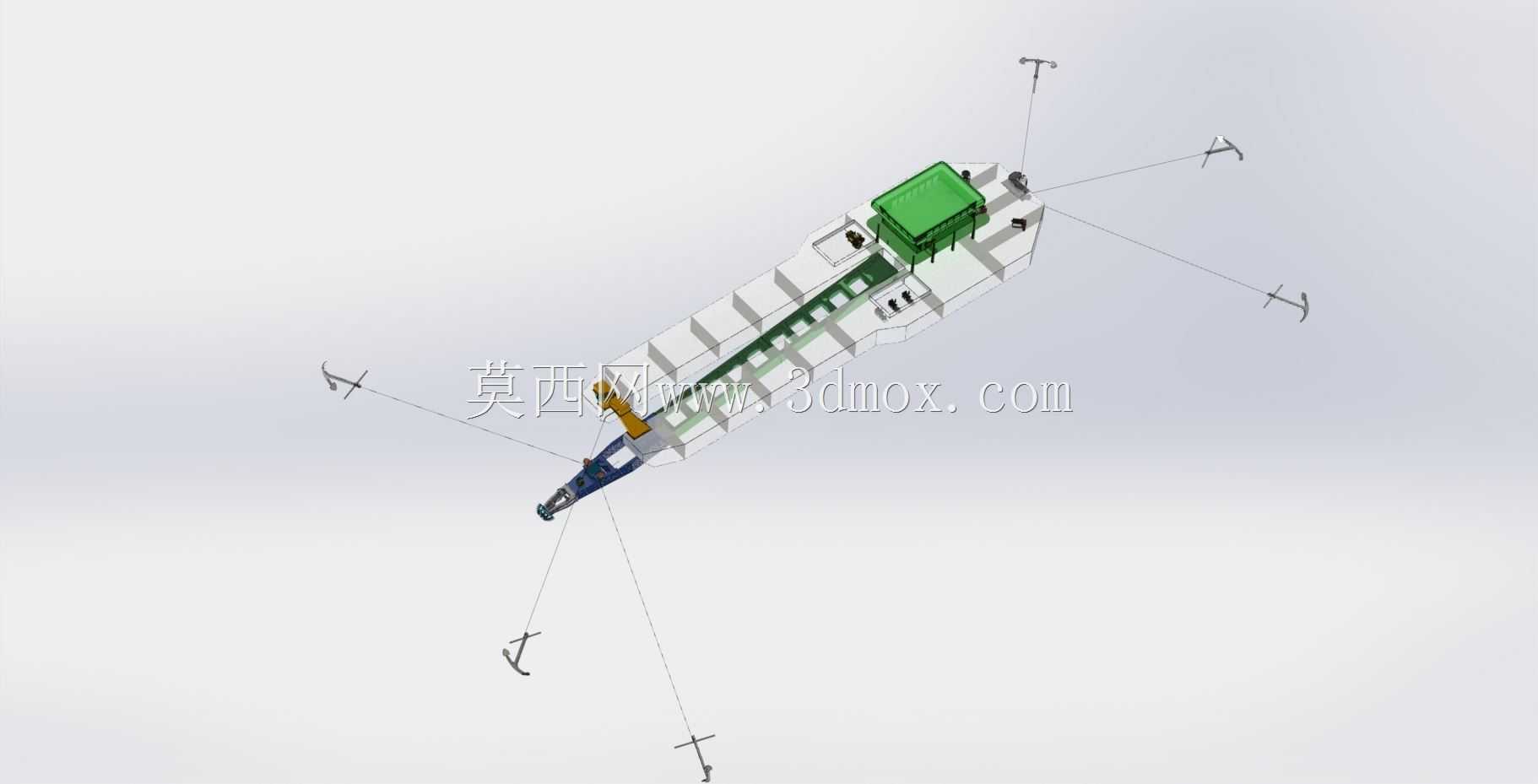

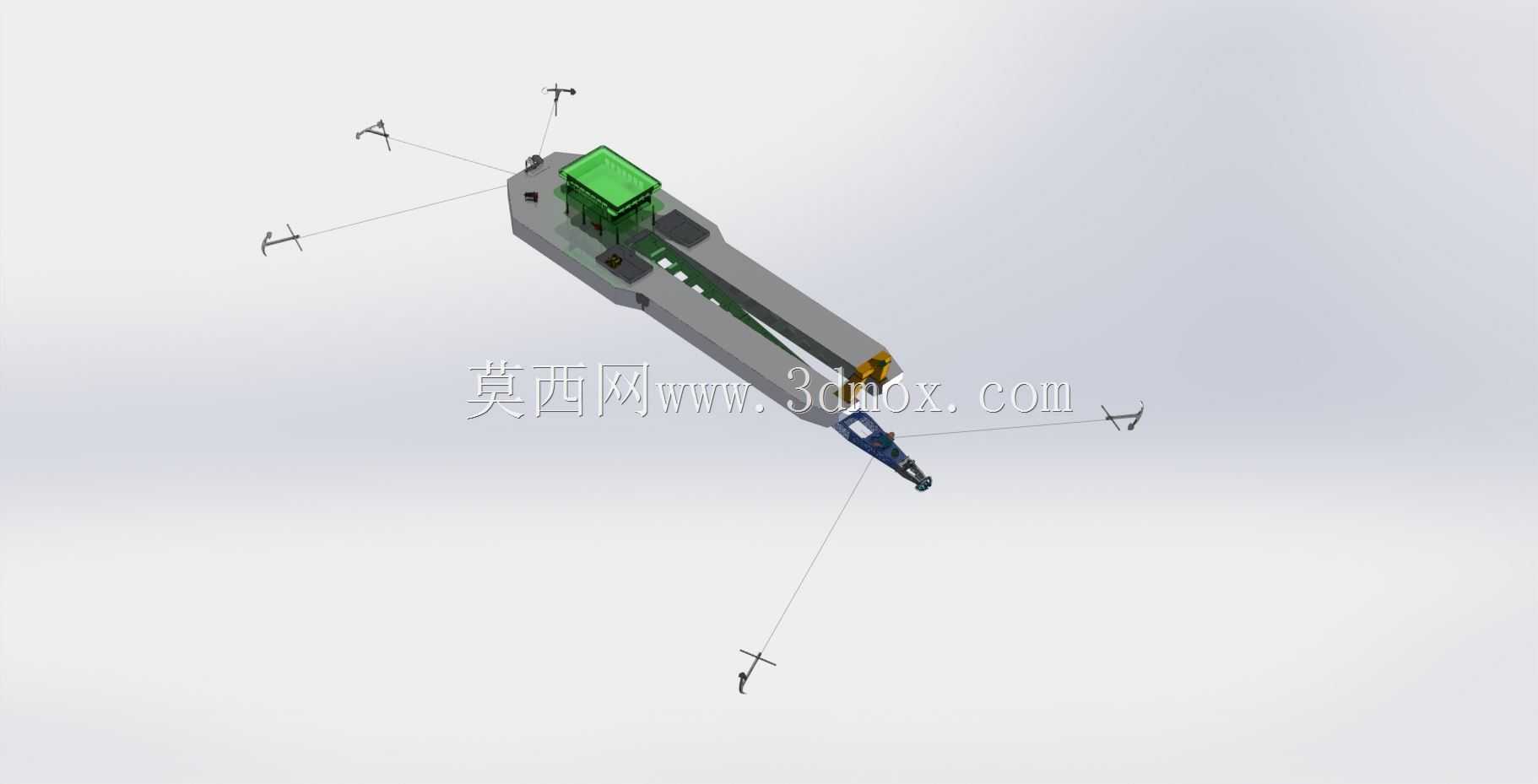

　　这款30米规格的绞吸式挖泥船三维结构，针对内河航道、中小型湖泊、水库库区的清淤疏浚作业场景设计，可完成水下土方开挖、淤泥抽吸输送、吹填造地等核心作业任务，适配浅水域到中等深度水域的施工需求，在城市内河黑臭水体治理、中小型港口航道维护、河湖生态清淤工程中都有广泛的应用空间。从结构设计逻辑来看，船体采用狭长型单体布局，整体长度控制在30米级，兼顾作业稳定性与浅水域通行能力，吃水深度适配多数内河及封闭水域的通航要求，避免作业过程中出现搁浅问题。船体前段设置绞刀作业机构，通过桥架结构与船体主体铰接，可根据作业水深调整下放角度，绞刀头旋转切削水下固结的淤泥、砂土层，将硬质土层破碎为可抽吸的浆体，再通过船身内置的泥泵系统，

　　经排泥管线将泥浆输送到指定的排泥场，整个作业过程可实现挖掘、输送、卸载的连续化作业，作业效率远高于传统的抓斗式挖泥船。船体上部的舱室集成了动力单元、操控单元与设备检修空间，绿色舱盖区域为核心动力舱，内置驱动绞刀、泥泵以及船体行进的动力系统，操控舱可实时监控绞刀下放深度、泥泵压力、船体定位状态，配合船体四周设置的定位桩结构，作业时可通过定位桩插入河床固定船位，通过横移锚缆实现扇形区域的往复开挖，无需频繁移动船位即可完成大区域的清淤作业。设计过程中充分考虑了设备的安装边界与维护空间，船体各模块采用分段式结构设计，绞刀桥架、泥泵管路、动力舱段均可拆分运输，适配陆路运输的尺寸限制，运抵作业现场后可快速组装下水。船体两侧预留了系缆桩、

　　锚机的安装位置，可根据作业水域的水流条件选配不同规格的锚泊设备，船尾预留排泥管接口，可根据输送距离接驳不同长度的排泥管线，最远可将泥浆输送到数公里外的指定区域。结构细节上，绞刀头采用耐磨合金材质的刀齿设计，可应对含砾石的硬质土层作业，降低作业过程中的刀齿磨损频率，桥架的铰接位置设置了密封防护结构，避免泥沙进入铰接轴承造成磨损，船体甲板设置防滑步道与安全护栏，满足作业人员的巡检安全要求。整个三维结构完整还原了实船的各部件装配关系，从船体壳体的板材拼接，到内部动力系统的布局，再到外部作业机构的运动铰接点，都按照实船的设计参数进行建模还原，可用于船舶结构教学、作业方案模拟、设备改造设计等场景，帮助设计人员快速掌握该类挖泥船的结构组成与作业原理，在项目前期方案论证阶段，可直接通过该模型进行作业半径、覆盖范围的模拟测算，优化施工方案的设备选型配置。
