汽车动力系统多缸曲轴结构三维设计

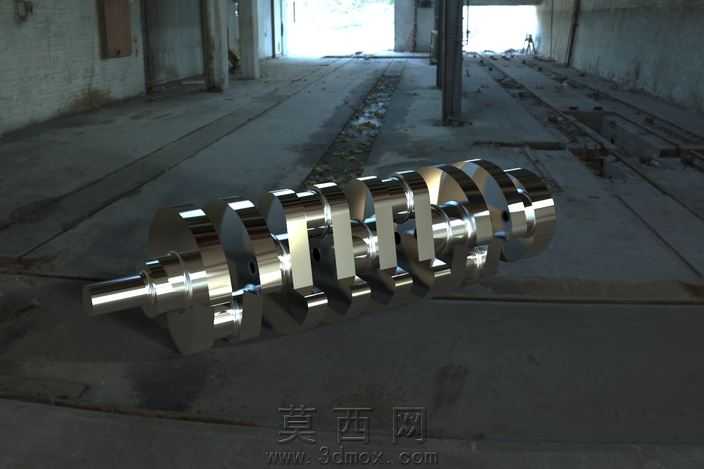

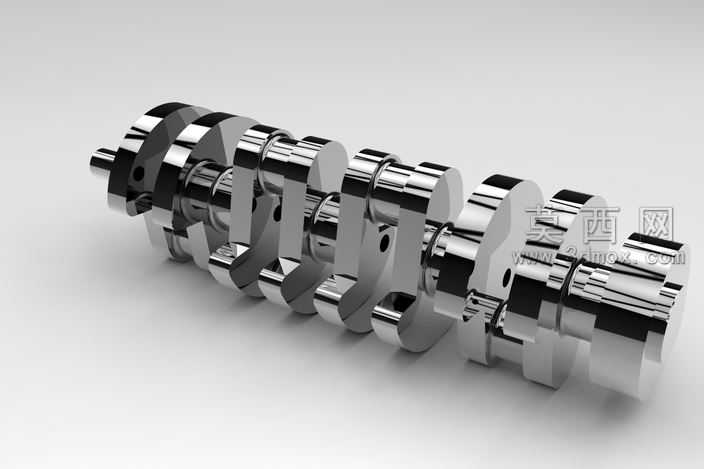

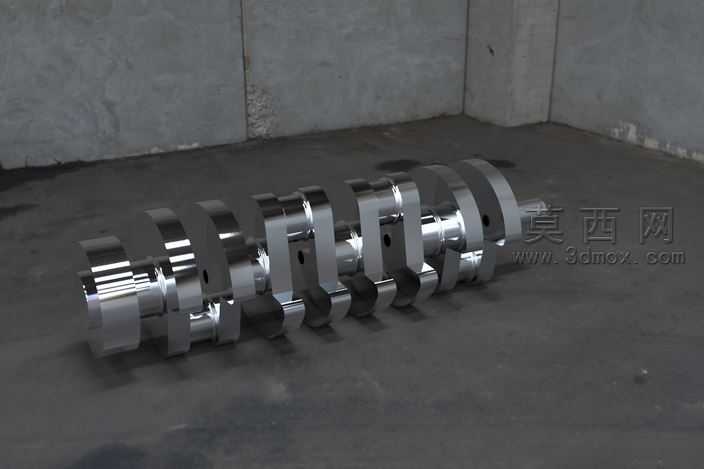

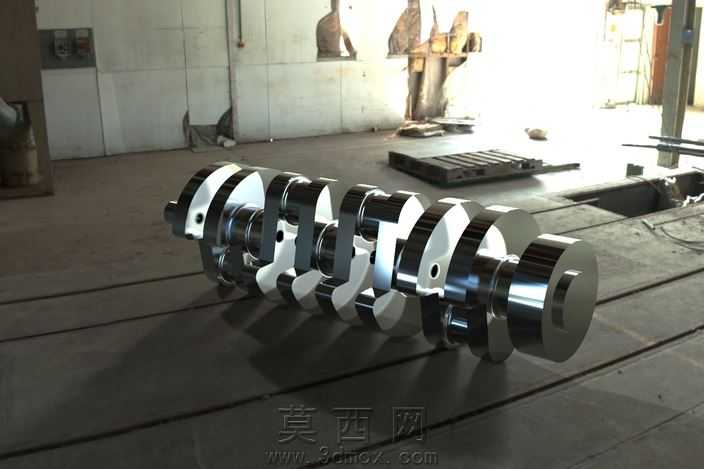

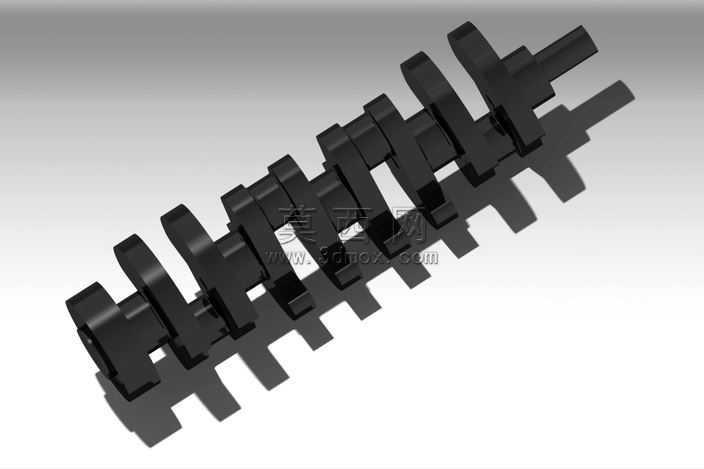

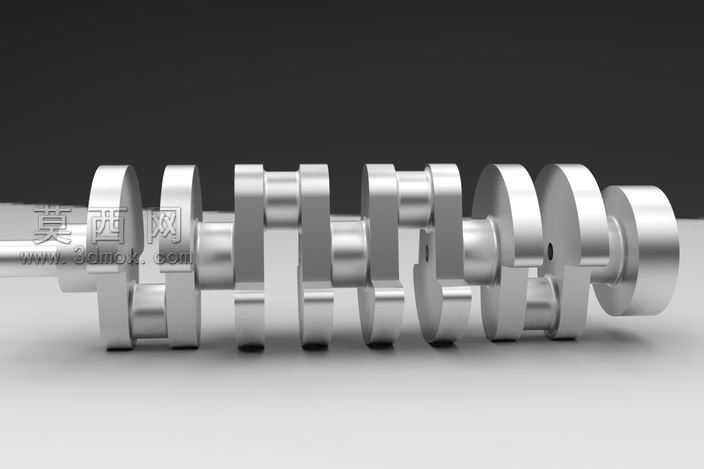

本作品为汽车动力系统核心部件曲轴的三维建模设计，建模过程严格遵循内燃机曲轴的实际工程参数，首先通过草图绘制确定各主轴颈、连杆轴颈的中心距与回转半径，精准匹配多缸发动机的点火间隔角设计要求，保证各曲柄臂的相位角偏差控制在工程允许范围内。建模阶段采用参数化特征构建方式，先完成单个曲柄连杆单元的实体建模，再通过阵列与相位调整完成整根曲轴的主体结构搭建，对曲轴上的润滑油道、平衡重配重结构、端部连接法兰等细节特征进行了精细化还原，所有过渡圆角、卸载槽的尺寸均参考实际零部件的加工工艺要求设置，避免应力集中问题。材质渲染环节选用高强度锻钢材质表现，通过调整金属材质的粗糙度、反射率参数，还原锻钢部件经机加工后的金属质感，对轴颈表面做了高光处理以体现其高精度磨削的加工特征，平衡重部分做了哑光质感区分，清晰呈现不同部位的加工工艺差异。结构设计上充分考虑曲轴的动平衡要求，各平衡重的配重块形状与重量分布经过合理排布，可有效抵消活塞连杆组往复运动产生的惯性力，主轴颈与连杆轴颈的同轴度、平行度公差均按照车用发动机的行业标准设定，油道孔的走向设计兼顾润滑效率与结构强度，端部的连接结构可适配不同规格的飞轮与正时传动部件。整体建模过程兼顾了结构合理性与工艺可行性，完整还原了车用多缸曲轴的核心结构特征，可用于发动机结构教学、装配模拟演示以及相关零部件的设计参考。
