民用喷气式客机曲面造型三维设计作品

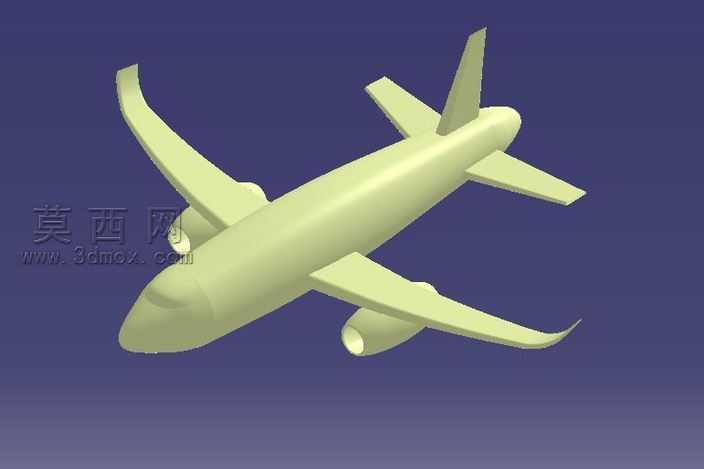

本作品为采用曲面建模方式完成的民用喷气式客机三维造型设计，整体建模过程依托三维曲面设计模块开展，全程围绕民用干线客机的常规气动布局特征进行结构还原与造型优化。建模初期先搭建机身整体轮廓的空间骨架线，通过多组截面曲线的顺滑衔接，勾勒出从机头雷达罩到机尾尾椎的流畅机身曲面，机头部分采用钝圆过渡的曲面造型，兼顾气动减阻需求与造型的饱满度，机身中段保持等直径顺滑延伸，尾段逐步收窄与尾椎自然衔接，全程通过曲面曲率检测工具调整曲面连续性，保证机身外表面无明显折角与曲率突变，还原真实客机机身的顺滑质感。机翼部分采用典型的民航客机后掠翼布局，建模时先绘制机翼根梢比、后掠角的基准控制线，通过多截面曲面生成机翼主体，翼尖部分做了上翘式翼梢小翼的曲面过渡，有效还原现代客机翼尖减阻结构的造型特征，机翼与机身的衔接区域采用曲面倒角与过渡面拼接处理，消除生硬的拼接缝隙，还原机翼与机身一体化的气动融合效果。尾翼部分包含垂直尾翼与水平尾翼，垂尾采用后掠式单垂尾造型，通过拉伸曲面与修剪操作完成基础造型，边缘做圆角过渡处理，水平尾翼对称布置于机身尾部两侧，与垂尾、机身的衔接处均做顺滑曲面过渡，保证整体造型的协调性。动力装置为翼下吊挂式双发布局，发动机短舱采用流线型曲面造型，从进气道唇口到尾喷口逐步收窄，通过曲面拼接完成短舱外壳造型，再通过吊挂结构与机翼下表面做衔接处理，还原真实客机发动机的吊挂布局特征。整体模型未做复杂的内部结构刻画，重点聚焦外表面曲面的顺滑度与造型准确性，材质上采用统一的哑光浅色系航空材质表现，渲染时采用纯色背景突出模型主体轮廓，通过柔和的环境光打光展现曲面的光影过渡效果，清晰呈现各部分曲面的曲率变化与造型特征，完整还原民用喷气式客机的外观造型特点，可作为航空类曲面建模练习、航空科普展示、相关造型设计参考的三维素材使用。
