摩托车后卫110款格栅尾灯结构设计

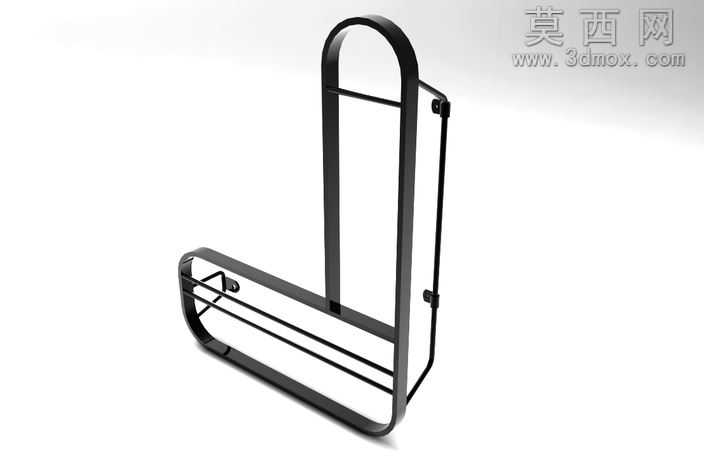

本作品为摩托车后卫110车型配套的格栅尾灯三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循摩托车零部件的装配公差标准与实际生产工艺要求开展设计。建模初期先梳理该尾灯的功能定位，其同时承担车尾防护格栅与尾灯安装承载的双重作用，因此整体采用L型弯折的一体化框架结构，竖向段贴合车尾立面设置，横向段向车尾外侧延伸，既能够为尾灯组件提供稳定的安装支撑，也可通过格栅结构在车辆发生低速剐蹭时对尾灯形成防护，避免灯体直接受外力冲击破损。建模阶段先绘制整体轮廓的二维草图，精准定位竖向与横向段的弯折弧度，顶部采用圆弧过渡结构消除尖锐棱角，降低磕碰风险，框架主体采用等直径金属管材搭建，通过扫掠特征生成连续的管材实体，保证管材壁厚均匀一致，符合弯管加工的工艺要求。格栅部分采用等间距排布的横向金属条结构，通过线性阵列特征快速生成排布均匀的栅条，栅条与主框架之间采用焊接连接结构，建模时在衔接位置预留焊接坡口特征，还原真实的焊接装配工艺。安装固定结构设置在框架与车尾贴合的侧边，共设置三处带安装孔的固定耳片，耳片与主框架采用一体化建模生成，安装孔的孔径与孔位间距严格匹配后卫110车型车尾的预装点位，保证模型可直接用于装配验证。材质渲染阶段，框架与栅条部分采用哑光黑色金属材质，模拟实际产品的喷塑防锈处理效果，调整材质的粗糙度与金属度参数，还原黑色喷塑层细腻的磨砂质感，避免出现过度反光的失真效果；渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现框架的弯折弧度、栅条的排布层次以及固定耳片的结构细节，多角度展示模型的结构特征。结构设计上充分考虑零部件的实用性，整体框架无多余冗余结构，在保证结构强度的前提下尽可能降低构件重量，栅条的间距设置兼顾防护性能与尾灯的光线透出需求，不会因格栅遮挡影响尾灯的信号识别效果，弯折处均做圆角过渡处理，既提升构件的结构强度避免应力集中，也能消除加工与使用过程中的安全隐患。整个建模过程严格遵循尺寸参数化约束，所有特征均保留可编辑参数，可根据不同车型的安装需求快速调整框架尺寸、栅条间距与安装点位，适配更多车型的改装与配套需求，模型完成后经过干涉检查，确认各部分结构无重叠冲突，可直接导出用于工程图生成、3D打印样件验证或者数控加工生产。
