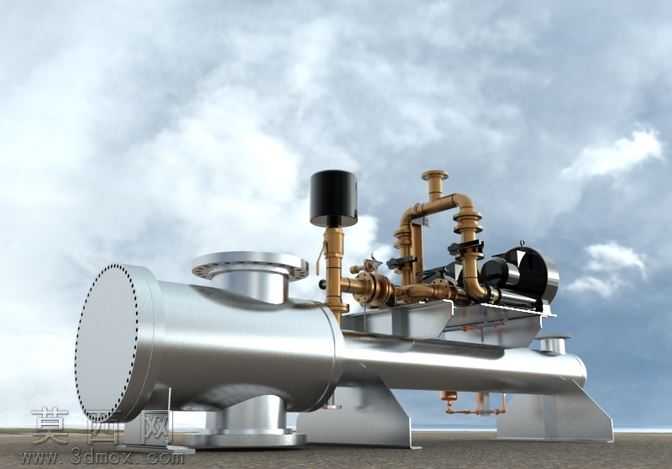

卧式管壳式蒸汽冷凝器完整结构模型

本模型为卧式管壳式蒸汽冷凝器的完整三维结构设计，整体采用卧式筒体布局，主体为大直径圆柱形承压壳体，壳体两端设置带螺栓紧固结构的管板与封头，封头采用法兰连接形式，便于后期对内部换热管束进行检修、清洗与更换。建模过程中严格遵循压力容器设计规范，对壳体壁厚、法兰螺栓排布、接管开孔补强等结构均做了精细化还原，保证结构尺寸符合工程实际应用要求。模型完整还原了设备的全部附属组件：壳体顶部设置蒸汽进口接管、排气口与安全阀接口，底部设置冷凝液出口、排液口与支座结构，侧面布置有冷却水进出口接管；同时还原了配套的管路阀组、控制元件、驱动电机与风机组件，管路采用铜质材质表现，阀门、仪表等附件的结构细节均做了细致刻画，各组件之间的装配关系清晰准确，无干涉错位问题。渲染阶段采用金属材质表现壳体与钢制结构件，还原不锈钢金属的哑光磨砂质感，铜质管路还原金属光泽与氧化质感，密封件、电机外壳等非金属部件采用对应材质表现，背景搭配天空环境营造出设备的工业应用场景，光影效果自然，能够清晰展现设备的整体布局与结构细节。设计过程中充分考虑了蒸汽冷凝的工艺需求，内部换热管束采用合理排布方式保证蒸汽与冷却介质的充分换热，外部管路布局兼顾流体走向合理性与操作维护空间，支座结构采用鞍式支座设计，能够为卧式长筒体提供稳定支撑，同时考虑了设备热胀冷缩的位移补偿需求。模型各部件均为可编辑参数化结构，可根据不同的处理量、工况参数调整壳体直径、管束长度、接管尺寸等参数，能够直接用于换热系统方案展示、设备结构教学、工程布局参考等场景，完整还原了工业用蒸汽冷凝器的真实结构与设计逻辑。
