剪叉式连杆传动机构组件

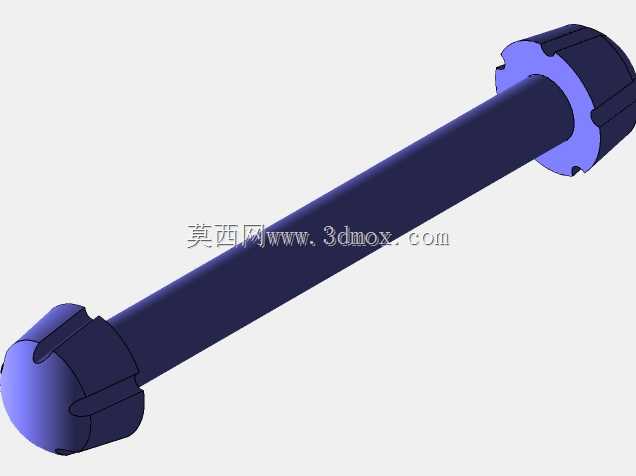

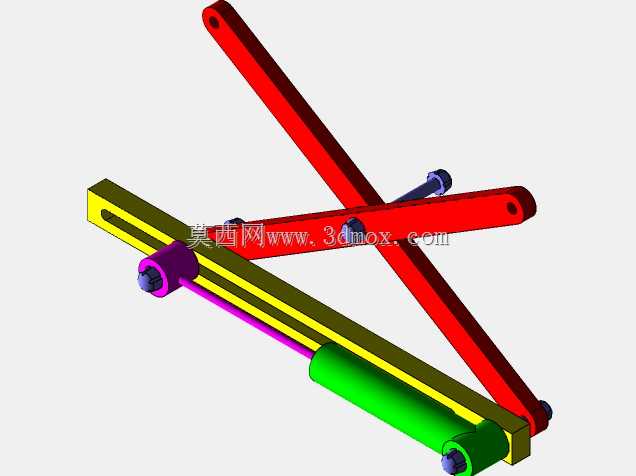

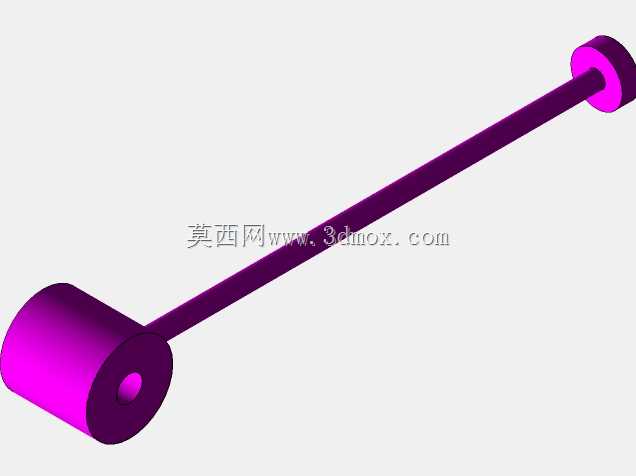

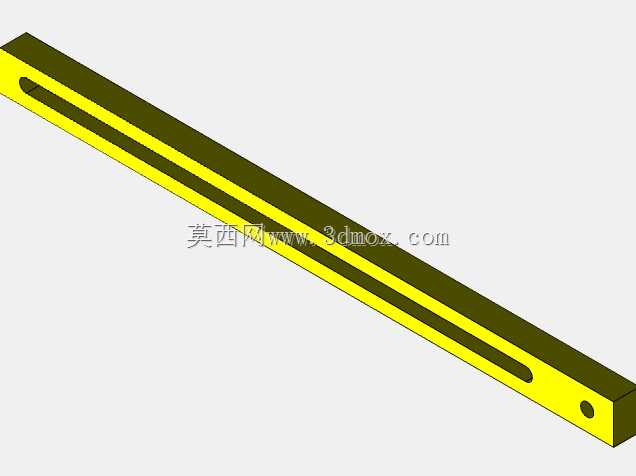

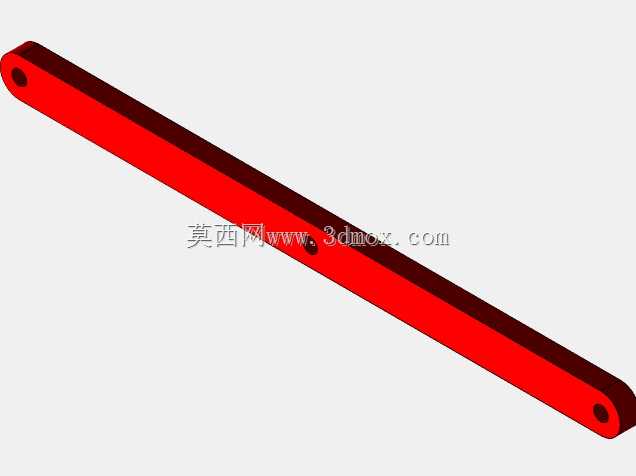

　　这套连杆组件属于典型的剪叉式铰接传动结构，在各类需要直线往复位移、角度摆动转换的工业场景中应用十分广泛，小到检测设备的探头进给机构、自动化产线的工件抬升工位，大到小型升降作业平台、工装夹具的夹紧联动单元，都能见到这类结构的衍生设计。从结构组成来看，整套组件包含两根交叉布置的长连杆、带滑槽的固定基座、滑动销轴、端部铰接座以及配套的铰接紧固件，交叉连杆的中点位置通过销轴形成转动副，其中一根连杆的下端与基座端部形成固定铰接，另一根连杆的下端则通过销轴嵌入基座的长直滑槽内，可沿滑槽方向做直线滑动，配合端部的驱动连接端，可将直线驱动的推力转化为剪叉结构的展开与收拢动作，实现末端执行端的升降或者位移输出。在实际设计这类连杆结构时，首先要核算的是连杆的受力弯矩，因为交叉连杆在承受载荷时，中点铰接位置以及两端连接点会承受较大的剪切力与弯曲应力，所以建模过程中需要对连杆的截面厚度、铰接孔的边缘补强做针对性处理，比如图中长连杆采用等截面矩形杆结构，铰接孔位置做了局部加厚，避免长期往复运动下孔位出现变形磨损。带滑槽的基座是整套结构的导向核心，滑槽的宽度公差需要和滑动销轴的外径做匹配设计，间隙控制在0.02mm到0.05mm之间，既要保证滑动顺畅无卡滞，也要避免间隙过大导致机构运动出现窜动，影响末端的定位精度；滑槽的长度直接决定了整套剪叉机构的最大展开行程，设计时需要根据所需的最大位移量，结合连杆的长度、铰接点的位置做运动仿真校核，

　　避免滑动销轴运动到滑槽端点时出现机构死点，或者连杆与基座发生运动干涉。从安装边界来看，这套组件的基座底部为平面安装面，可通过螺栓直接固定在设备的安装基板上，不需要额外设计复杂的安装转接结构；上端的两个铰接端可根据实际使用需求连接作业平台、夹紧压头或者检测探头等执行部件，适配性较强。在运动特性方面，这套连杆组件的传动比会随着剪叉的展开角度变化而改变，在收拢状态下驱动端需要的推力较小，随着展开角度增大，相同载荷下需要的驱动推力会逐步提升，所以在配套选型驱动部件时，不能只按照静态载荷计算推力，需要结合整个行程的最大受力点来匹配驱动参数，比如采用气缸驱动时要核算最低工作压力下的输出力是否满足最大展开角度时的载荷需求，

　　采用电缸驱动则要预留足够的推力余量，避免长期过载导致驱动部件寿命缩短。铰接位置的紧固件选择也有讲究，这类频繁做相对转动的铰接点，不能采用普通的锁紧螺栓直接锁死，需要配套轴套或者采用带肩销轴配合开口销的结构，保证铰接转动副的自由度，同时要预留合适的轴向间隙，避免温度变化导致零件热胀出现转动卡滞。另外，在建模过程中需要对整个运动行程做干涉检查，尤其是交叉连杆在大角度展开时，两根连杆的侧面、连杆与基座滑槽端部、连杆与端部铰接座之间是否存在碰撞，很多新手设计这类结构时容易忽略运动过程中的间隙校核，实际装配后才发现某个角度下零件互相顶住，导致机构无法走完全行程。这套结构的优势在于结构简单、传动效率高、承载能力较强，相比多连杆的复杂传动结构，

　　零件数量少，加工装配难度低，维护也比较方便，只需要定期在铰接点和滑槽位置添加润滑脂，就能保证长期稳定运行。在一些对空间占用要求较高的场景下，这类剪叉连杆组件收拢后整体厚度很小，可以收纳在狭窄的设备空间内，展开后又能获得较大的行程，这也是很多小型升降、进给机构优先选用这类结构的核心原因。设计时还要注意连杆的材料选择，如果是用于轻载的检测、工装场景，采用铝合金材质加工即可，能降低整体重量，减少驱动负载；如果是用于重载的升降场景，则需要选用45号钢或者合金钢制作连杆，并且做调质处理提升强度，铰接销轴也要采用淬火处理提升表面硬度，减少长期转动带来的磨损。滑槽的内壁表面粗糙度建议控制在Ra1.6以下，降低滑动销轴运动时的摩擦阻力，如果是高频往复运动的场景，还可以在滑槽内嵌装直线导轨衬套，进一步提升耐磨性能，延长整套机构的维护周期。
