工业废油燃烧供油装置结构设计

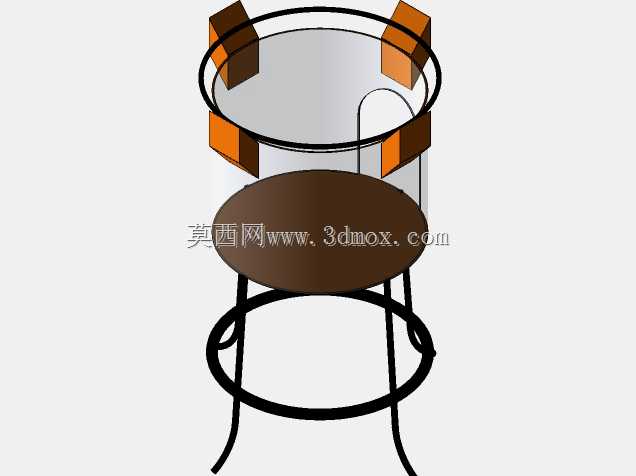

　　在中小型工业热处理、小型采暖供热、废油资源化处理场景中，废油燃烧装置是实现废弃油料热能回收的核心执行部件，这套三维结构完整还原了旧油炉配套的废油燃烧供油核心组件，可直接对接炉体燃烧腔完成油料雾化、点火、稳定燃烧的全流程动作。从实际工程应用来看，这类装置主要适配处理机械加工废机油、餐饮废油脂、轻质废燃油等低品位废弃油料，相比全新燃油燃烧设备，能大幅降低小型加工车间、野外临时供热站点的燃料成本，同时解决废油违规排放带来的环保隐患。

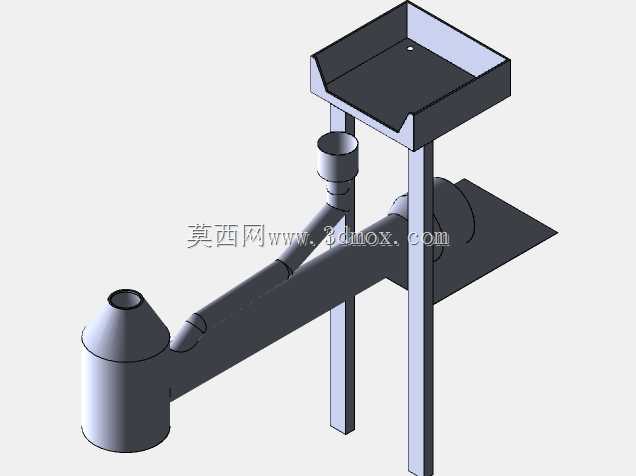

　　整套结构的设计思路围绕废油黏度波动大、杂质含量高的特性展开，没有采用常规轻油燃烧器的高压雾化方案，而是通过直立式导油管配合顶部锥形稳焰结构，先将输送至燃烧端的废油进行初步预热降黏，再通过出油端的窄缝结构实现油料的自然分流雾化，避免了细小喷油孔被废油中杂质堵塞的常见故障。顶部的三角锥形结构为稳焰盘，安装时与燃烧腔内壁预留15-20mm的通风间隙，可借助炉内送风气流在锥形区域形成局部负压回流区，让未充分燃烧的油雾重新回流至高温燃烧区二次燃烧，有效降低燃烧不完全产生的积碳与黑烟。

　　从安装边界来看，整套燃烧组件的主体导油段为细长柱式结构，垂直安装时伸入炉腔的长度可根据炉体壁厚调整，外露的连接段预留了标准油路接口，可直接对接车间现有废油储存罐的供油管路，不需要额外定制异形转接件。结构上没有集成复杂的电子点火与传感元件，核心部件均为金属切削加工件，后期维护时仅需定期清理导油管内壁的油垢、检查稳焰盘的烧蚀情况即可，对运维人员的技术要求较低，适合无专业设备维保团队的小型生产场景使用。

　　建模过程中对各部件的配合公差做了贴合实际加工的还原，导油管与固定法兰的配合采用过渡配合设计，稳焰盘与导油顶端的连接为可拆卸式螺栓固定，方便根据不同废油的燃烧特性更换不同锥角的稳焰盘，调整火焰的扩散角度与长度。比如在需要集中火焰的小型熔炼炉场景，可更换锥角更小的稳焰盘让火焰更聚拢，在大面积采暖供热场景则更换大锥角稳焰盘让火焰分布更均匀，适配不同炉型的热场需求。

　　实际工况下，这类燃烧组件的供油压力不需要维持高压状态，仅靠高位油箱的自然重力或者低压齿轮泵即可完成稳定供油，相比高压雾化燃烧器降低了对供油系统的压力要求，也减少了高压油泵磨损带来的故障点。结构中没有设置多余的冗余部件，所有外露的连接部位均做了密封槽设计，避免高温运行时出现漏油渗油的安全隐患，安装时仅需在炉体侧壁开设对应直径的安装孔，通过法兰盘与炉壁螺栓固定即可完成装配，不需要对现有炉体做大规模改造，适配多数老旧小型油炉的燃烧系统升级改造需求。
