光盘高尔夫链式篮筐运动器材设计

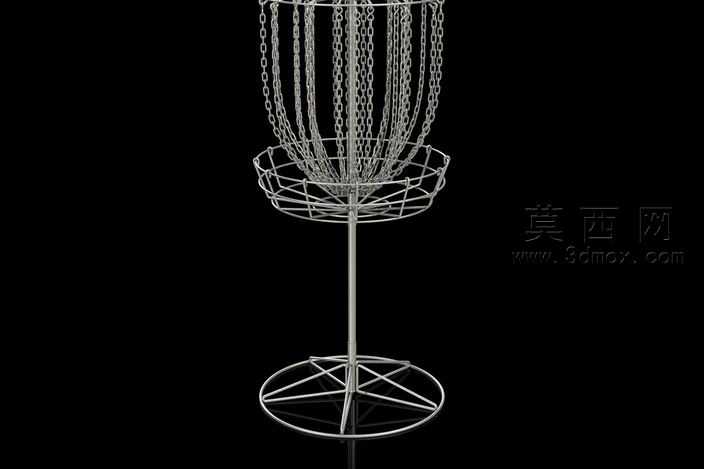

本作品为光盘高尔夫运动使用的链式篮筐器材，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件比例协调与装配逻辑合理。整体结构分为底部支撑、中心立柱、链式拦截区、顶部挂架、下部承托篮筐五个核心部分，底部支撑采用多根金属杆件交叉构成星形放射底座，建模时通过线性阵列与几何约束完成杆件排布，保证底座支撑半径与立柱高度的比例符合实际使用的稳定性要求，底座杆件与中心立柱的连接部位做了圆角过渡处理，避免应力集中的结构缺陷。中心立柱采用等径直杆设计，上下两端分别连接顶部挂架与底部底座，建模时保证立柱的同轴度公差，避免整体结构出现倾斜偏移。顶部挂架为环形结构，用于悬挂多组金属链条，链条采用链节逐节装配的方式建模，每节链环通过环形扫描生成实体，再通过同轴约束与相邻链环连接，多组链条沿环形挂架周向均匀排布，自然垂落形成锥形拦截区域，链条长度经过参数调整，保证垂落后的下端刚好围拢在下部承托篮筐的入口边缘，能够对投入的光盘形成有效的缓冲拦截，避免光盘弹出。下部承托篮筐采用金属丝弯折焊接的筐体结构，篮筐外圈为环形金属圈，内部通过多根径向金属丝与中心固定座连接，形成镂空的承托结构，既能够减轻整体重量，又可以保证落入的光盘不会掉落。材质渲染阶段，所有金属部件统一采用哑光镀锌钢材材质，调整金属粗糙度与反射参数，还原户外金属器材的真实质感，背景采用纯黑色突出器材本身的结构轮廓，渲染时开启环境光遮蔽效果，强化链条之间、杆件连接部位的阴影层次，让整体结构的空间感更加清晰。设计过程中针对器材的两种使用场景做了结构适配，针对展示场景优化了链条的垂落形态与整体外观的规整度，针对户外水泥场地安装场景，在底部底座的杆件末端预留了安装固定孔位，可通过膨胀螺栓将器材固定在水泥地面上，提升使用时的抗倾倒能力。整体建模过程严格遵循实际加工的工艺逻辑，所有弯折杆件的弯曲半径、链条的链环尺寸、连接部位的固定结构都参考了真实同类器材的参数，保证模型不仅具备外观展示效果，也可用于结构验证、加工参考等用途。
