学生方程式钢管赛车SolidWorks设计模型

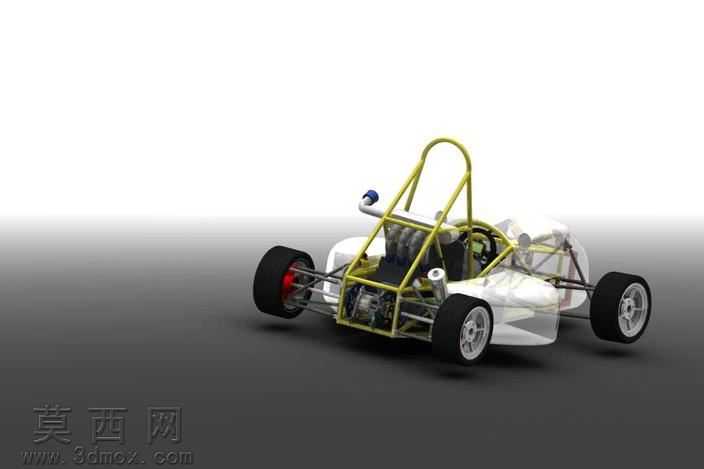

本模型为学生竞赛用途的钢管结构方程式赛车三维设计成果，采用SolidWorks完成全参数化建模，完整还原了赛车从车架到行走系统的全部机械结构。建模过程中首先以钢管桁架式车架为核心基准，按照赛事规则设定的轮距、轴距、防滚架结构尺寸搭建线框骨架，再逐根生成不同管径的钢管构件，精准还原了车架的焊接节点结构，兼顾轻量化与结构强度要求。动力传动部分完整建模了单缸发动机本体、进气排气系统、传动半轴、差速机构，对发动机的进气管路、排气头段的弯折角度都做了贴合实车的还原，同时匹配了对应的安装固定支架结构。行走系统部分，前后双叉臂式独立悬架的上下摆臂、转向节、减震器、轮毂轮辋、制动卡钳与刹车盘都做了独立零件建模，清晰呈现了悬架的几何运动关系，转向机构的横拉杆、转向机结构也完整还原，可直观展示车轮转向的动作逻辑。车身覆盖件采用曲面建模完成，半透明的外壳设计既保留了赛车的空气动力学外形轮廓，又不会遮挡内部的机械结构，方便查看车架与动力、行走系统的装配关系。渲染阶段采用哑光黑地面作为展示基底，对钢管车架赋予金属黄材质，轮胎采用哑光黑橡胶材质，金属构件分别赋予镀铬、铸铁、铝合金等差异化材质，区分不同零件的材质属性，让整体模型的视觉层次清晰，结构辨识度高。整个设计围绕学生造车赛事的实际需求展开，建模过程中充分考虑了零件的可加工性与装配合理性，所有构件的安装位置都预留了足够的装配空间，既满足三维展示的效果要求，也可作为赛事造车的结构参考依据，完整呈现了学生从设计构思到三维落地的全流程建模思路。
