技能竞赛用多腔阀类壳体三维结构设计

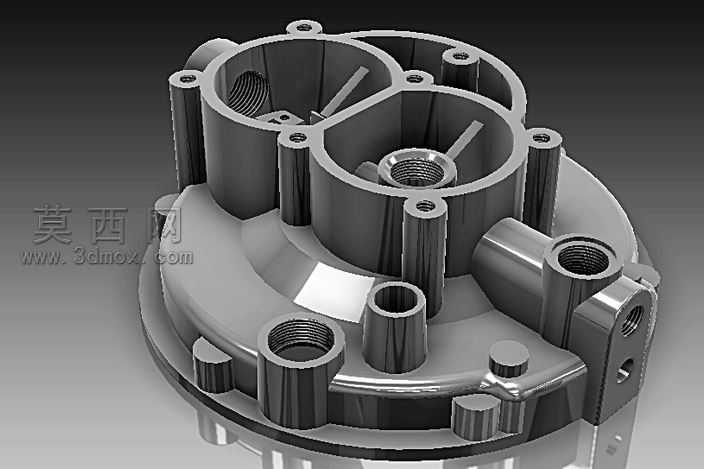

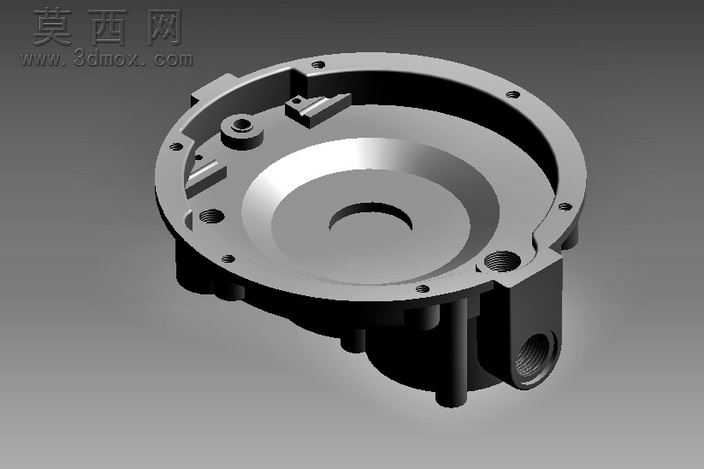

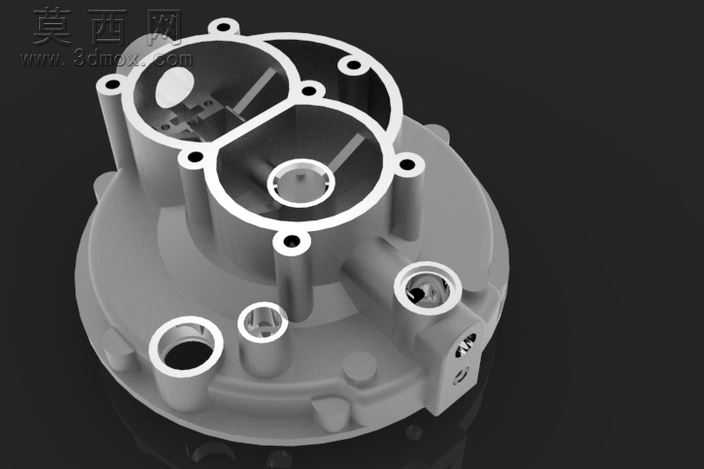

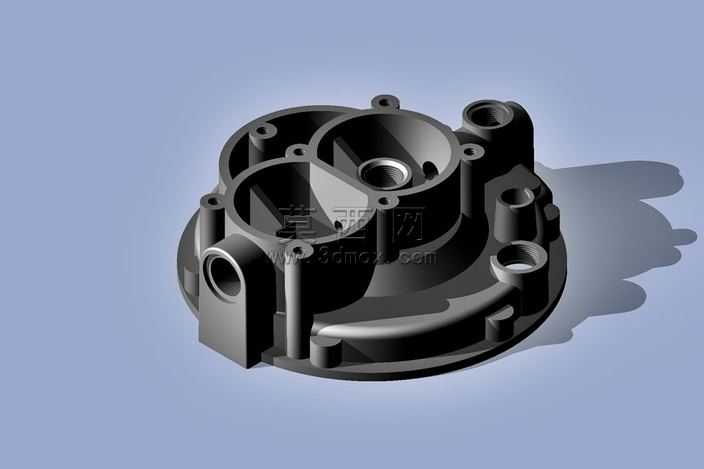

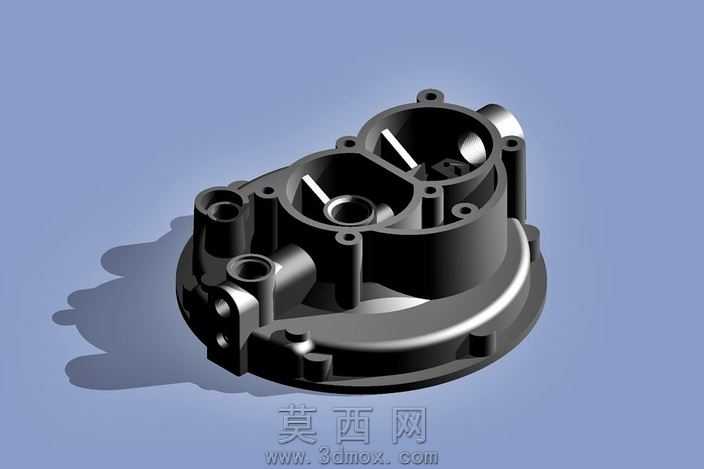

本作品为Worldskill 2007印尼赛区技能竞赛使用的机械壳体类零件三维建模作品，整体采用三维参数化建模软件完成全流程设计，建模过程严格遵循机械加工与压铸成型的工艺要求，完整还原了壳体的内外结构特征。建模初期首先梳理壳体的设计基准，以底部圆形安装法兰端面作为主定位基准，确定整体的轴向与径向尺寸框架，先绘制法兰端的外轮廓草图，通过拉伸特征构建法兰的基础基体，再依次向上构建主体的多层腔室结构。主体部分为多腔分隔式设计，内部设置有两道加强筋式的分隔壁，将上部腔室划分为三个独立的功能容腔，每个容腔对应设置有不同口径的连接接口，建模过程中对每个接口的同轴度、安装孔的位置度都做了精准的参数约束，所有安装孔均采用异形沉孔设计，适配对应紧固件的安装要求，孔位边缘均做了符合工艺要求的倒角处理，避免应力集中。壳体侧壁分布有多个侧向延伸的管状接口，建模时采用扫掠与布尔运算结合的方式，保证接口与主体腔室的连通性，同时对接口与主体的衔接位置做了圆角过渡处理，还原压铸零件的工艺圆角特征。外表面的安装凸台、定位凸耳均按照实际装配需求设计，每个凸耳上的安装孔位置都经过尺寸校验，保证与配套零件的装配精度。渲染阶段采用金属哑光材质模拟压铸铝合金的表面质感，调整环境光与漫反射参数，清晰呈现壳体的结构层次与轮廓细节，阴影效果采用软阴影设置，突出零件的立体形态。整体建模过程兼顾了结构合理性与工艺可行性，所有壁厚保持均匀，符合压铸件的壁厚设计规范，内部腔室的拔模角度设置合理，满足后续开模生产的工艺要求，各特征之间的几何约束完整，无冗余特征，模型可直接用于工程图导出、工艺分析以及后续的数控加工编程参考，完整复现了技能竞赛对机械零件建模的精度与工艺要求。
