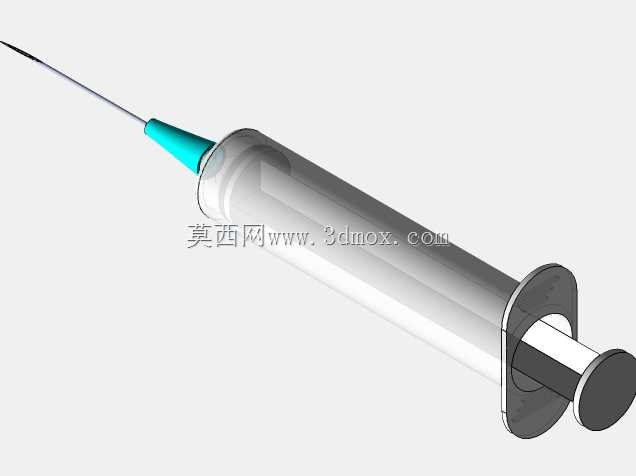

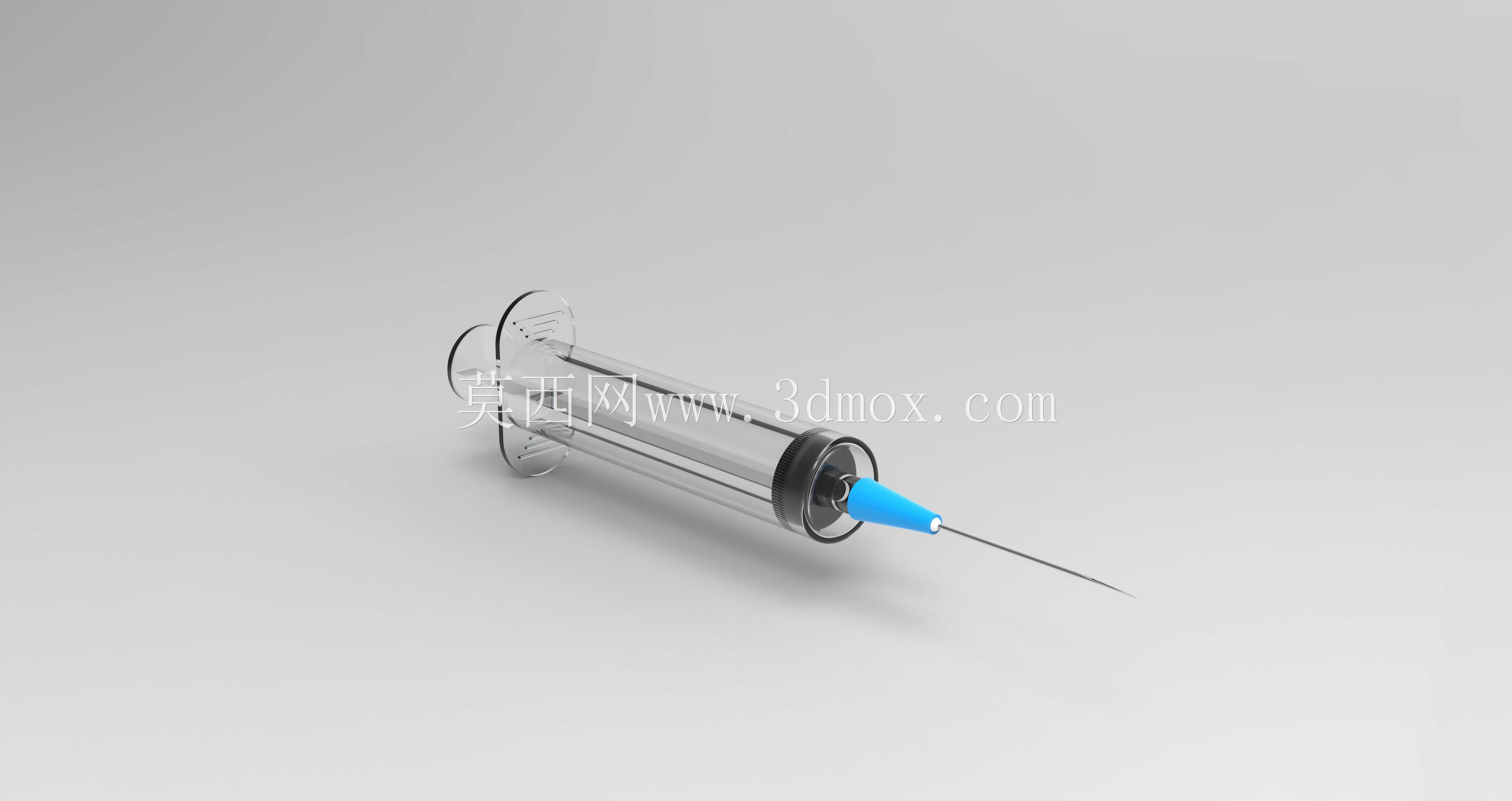

5毫升规格医用一次性注射器结构设计

　　在临床诊疗、实验室液体移取、畜牧防疫给药等场景中，一次性注射器是应用频次极高的通用器具，本次完成结构设计的5毫升规格产品，适配绝大多数常规皮下注射、药剂抽取、样本定量移取的使用需求，是基层医疗、临床护理、检验科室的标配器具。从实际使用的痛点出发做结构优化，首先要解决的是推杆与针筒的配合精度问题，常规产品容易出现推注卡顿、药液残留量超标的问题，设计时将针筒内壁的同轴度公差控制在0.02mm以内，活塞采用医用级橡胶材质，唇边做双道密封结构，既保证推注过程的顺滑无卡滞，又能在抽取、推注全程保持可靠密封，不会出现漏液、进气的情况，推到行程末端时活塞端面与针筒内端面完全贴合，将筒内残留药液量控制在0.05毫升以内，减少药剂浪费，

　　尤其是针对高价制剂、精准给药场景，这个残留量指标直接影响给药剂量的准确性。针筒外侧的刻度标识采用凸印结构设计，从0.1毫升到5毫升的刻度线做差异化长度处理，整毫升位的刻度线加长并标注对应数值，方便操作人员快速读取容量，刻度线的排布避开了针筒与针头座连接的加强筋区域，不会出现刻度被遮挡、读数偏差的问题。针头部分采用可拆卸式鲁尔接头设计，接头的锥度严格遵循6%的通用标准，能够适配市面上绝大多数规格的通用针头，不需要额外做适配调整，本次配套设计的针头为常规注射用规格，针座与针管的连接采用环氧树脂粘接固定，做拉拔力测试时能承受15N以上的轴向拉力不会脱落，避免注射过程中针头脱落导致的医疗风险，针尖做三斜面磨刃处理，

　　穿刺阻力比普通单斜面针头降低40%左右，能有效减少穿刺时的痛感，降低患者的不适感。推杆部分采用十字筋结构设计，在保证整体结构强度、推注时不会发生弯曲变形的前提下，尽可能减少材料用量，降低产品整体重量，推杆端部的活塞卡扣做倒钩结构，活塞卡入后不会在回抽过程中脱落，即使快速回抽至最大行程位置，也不会出现推杆与针筒脱开的情况，满足快速抽取药剂的操作需求。针筒端部的指靠凸缘做加宽圆弧处理，宽度达到12mm，边缘做R2圆角过渡，操作人员在推注时手指抵靠在凸缘上不会出现压痕，长时间操作也不会产生明显的不适感，推杆尾部的拇指推片做直径18mm的圆形结构，表面做细微的防滑纹理，拇指按压时不会打滑，推注力度更容易控制，尤其是在推注小剂量药剂时，

　　能够精准控制推注速度，避免推注过快引发的局部胀痛问题。从安装边界来看，整个注射器装配完成后的总长度控制在105mm左右，针筒外径为16mm，最大外轮廓尺寸不超过20mm，能够适配常规的注射器自动包装机、毁形器的适配尺寸，不需要调整现有生产线的工装参数就可以直接上线生产，也能适配现有医用锐器盒的投放口尺寸，使用后可以直接投入锐器盒做无害化处理，不需要额外拆解。在产品的细节设计上，针筒尾部做了0.5mm的内翻边结构，能够对活塞的最大回抽位置做硬限位，避免操作人员回抽时用力过大将活塞整体拉出针筒，导致药液洒漏、样本污染的问题，针头的保护套采用卡扣式结构，套入针头座后会有明显的卡位手感，运输、存储过程中保护套不会自行脱落，避免针头被污染、磕碰变钝，使用时只需要稍微用力就能拔下保护套，不会出现保护套过紧难以拔除的情况。针对不同的使用场景，这个结构的注射器还可以拓展应用范围，比如更换不同规格的针头后，可以用于实验室的微量液体移取、工业点胶工位的小容量胶液涂布、畜牧养殖中的疫苗注射等场景，所有配合尺寸都遵循通用医用器具的标准，不需要修改主体结构就可以适配不同的使用需求，整体结构没有复杂的异形曲面，所有零件都适合采用注塑工艺批量生产，模具结构简单，生产良率能够稳定控制在98%以上，适合大规模量产供应。
