DXY设备配套丙烯酸切割安装板结构

　　在小型检测类传感设备的配套结构设计中，非金属安装基板的切割成型方案，往往直接决定了传感单元的装配精度与长期运行稳定性，这款针对DXY系列应用场景设计的丙烯酸切割件，就是从实际装配需求出发完成的结构设计。先从实际应用场景来看，这类丙烯酸板材加工件，多用于桌面级传感检测模组、小型生化检测单元的内部承载结构，丙烯酸材质本身具备良好的绝缘性能与光学通透性，既可以避免板载电路出现短路风险，也不会对部分光学类传感元件的信号收发造成遮挡干扰，相比金属板材，其加工过程无需做表面阳极氧化或喷塑绝缘处理，加工周期更短，小批量定制的成本优势十分明显，在实验室自研检测设备、小批量试制的传感模组中应用十分广泛。

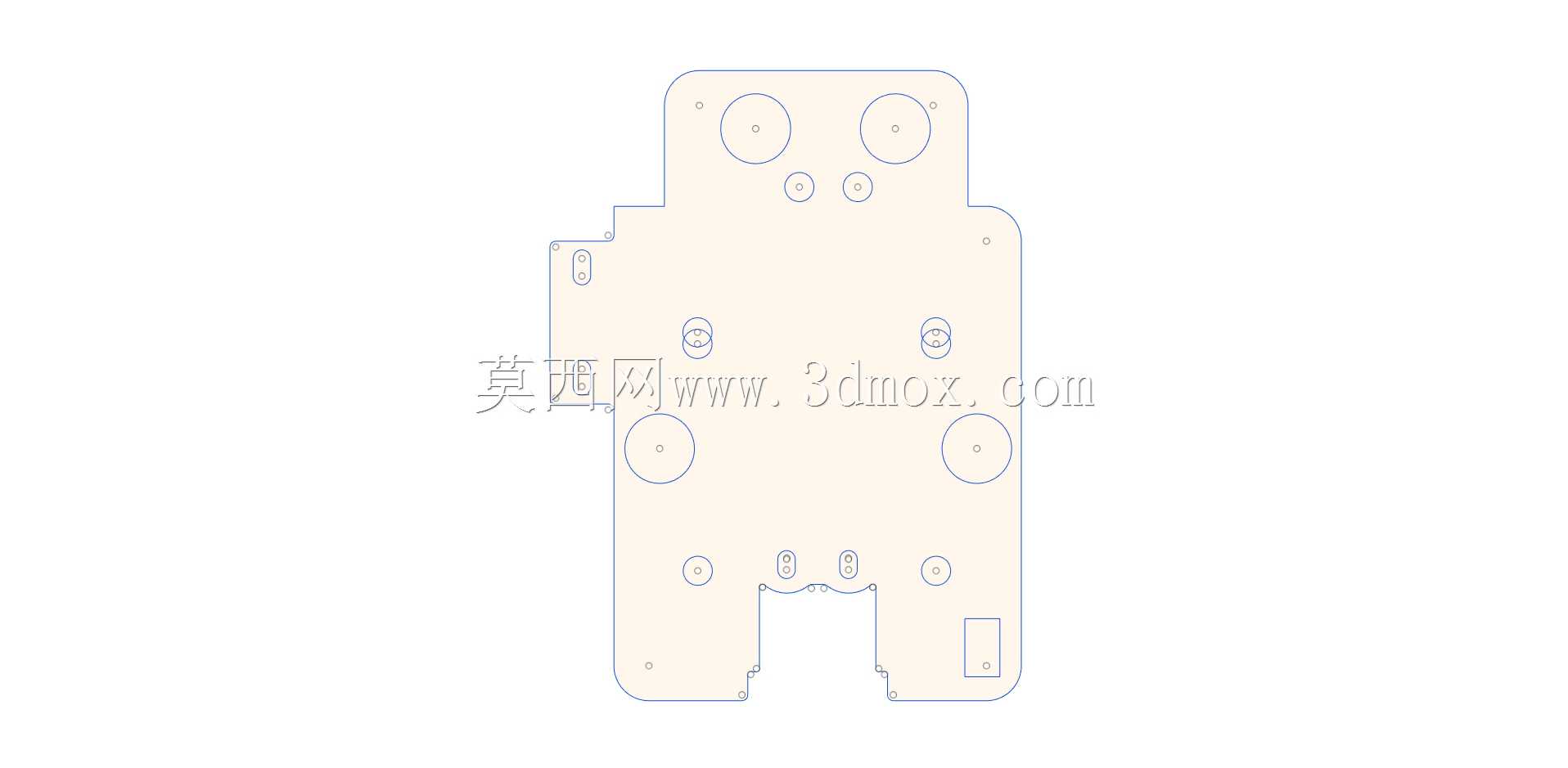

　　从实际用途角度拆解，这款切割件的核心作用是作为传感模组的承载基板，所有板载的传感元件、接线端子、小型固定座都需要依托这块板材完成定位安装，同时板材本身需要卡入设备预设的安装槽位，完成整个模组在设备主体上的固定。设计过程中首先要明确安装边界约束，板材的整体外轮廓完全匹配设备内部预留的安装腔尺寸，底部预留的缺口结构，是为了避让设备内部的凸起走线槽与电源接口，避免装配时出现结构干涉，顶部的两个圆弧过渡边角，是为了适配安装腔入口的导向倒角，降低装配时的对位难度，操作人员无需额外调整角度，顺着导向结构就能将板材推入到位。

　　再看功能特性的设计细节，板面上分布的多组不同直径的圆孔，是按照实际搭载的元件尺寸逐一匹配设计的：直径偏大的四个圆孔分布在板材上下区域，是用于安装固定柱的通孔，通过铜柱将上层电路板与这块基板隔开预留走线空间，避免电路板焊点直接接触丙烯酸板面造成磨损；中等直径的成对圆孔，是传感元件的定位安装孔，孔位公差控制在0.1mm范围内，保证传感元件的信号收发端对准预设的检测位置，不会出现偏移导致检测数据偏差；直径偏小的密集小孔，是走线固定孔，用于穿过扎带整理板间连接线，避免设备运行过程中线路晃动触碰传感元件造成信号干扰。板材侧边的小尺寸矩形缺口，是预留的接线避让位，侧面引出的数据线可以直接从这个位置穿出，不需要在板材侧面额外做开槽加工，减少加工工序。

　　设计思路上，这款切割件没有做多余的异形结构，所有轮廓与孔位都是围绕实际装配需求设计，没有冗余的装饰性结构，因为丙烯酸板材的切割加工多采用激光切割工艺，过多的复杂转角会增加切割头的换向频次，既会延长加工时间，也容易在转角位置出现烧蚀毛边，所以所有非安装必需的转角都做了圆角过渡，既降低加工难度，也能避免锐角边角在装配时划伤操作人员或划破线材绝缘层。板材的厚度选择上，匹配常规传感模组的承重需求，选用3mm厚度的丙烯酸板材，既可以保证承载多个元件时不会出现翘曲变形，也不会占用过多的设备内部空间，整体重量控制在合理范围，不会给设备的安装卡槽带来额外的承重负担。

　　从安装适配的角度考虑，板面上的所有安装孔都做了沉位设计吗？不，针对丙烯酸材质的特性，所有通孔都采用直孔设计，因为激光切割的直孔垂直度更好，装配螺丝时不会出现偏斜，而如果做沉孔设计，小功率激光切割的沉孔深度难以控制均匀，反而容易导致螺丝头凸起影响上层元件安装。另外板材边缘的所有切割面都预留了0.05mm的抛光余量，加工完成后简单做边缘抛光处理，就可以去除切割产生的毛边与亚克力熔渣，避免装配时掉渣落入设备内部影响传感元件运行。在实际装配验证中，这款切割件可以直接卡入预设槽位，所有孔位与对应元件、固定柱的对位偏差小于0.08mm，不需要二次修锉就能完成全部装配，相比传统的手工划线切割的亚克力板，装配效率提升60%以上，也避免了手工加工导致的孔位偏差、轮廓不齐等问题，非常适合小批量传感检测设备的试制与量产配套使用。
