钩头开口销式传动连接接头结构

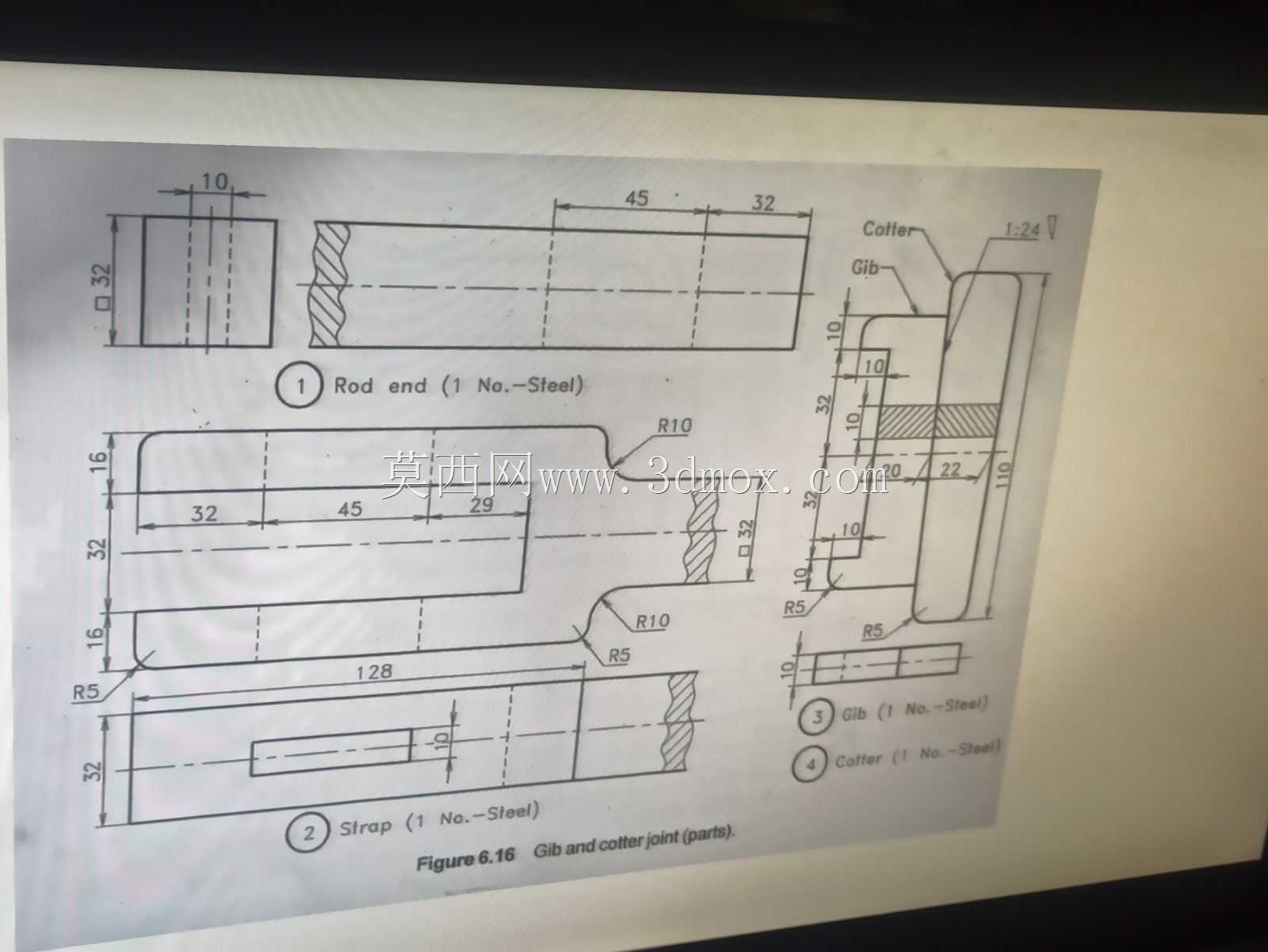

　　这类钩头开口销接头属于机械传动系统里的杆端连接组件，常见于中小载荷的连杆传动、操纵机构、仪器仪表的传动链路中，比如轻工设备的连杆操纵机构、小型试验设备的传动拉杆连接、检测仪器的运动传递链路都能见到这类结构的应用，核心作用是实现两根杆类零件的可拆卸刚性连接，同时保证连接位置具备一定的装拆便利性，不需要复杂的工装就能完成装配与拆解。从结构设计逻辑来看，整套接头包含三个核心组成部分：带钩头的杆端件、配套的箍套、以及起锁止作用的开口销（也就是图纸里标注的cotter零件），三个零件配合形成完整的连接副。杆端部分的设计上，主体杆段做了等直径的圆柱结构，端部加工出钩形的卡接结构，钩头位置做了R10的圆弧过渡，避免应力集中导致的疲劳断裂，

　　杆身上加工有贯通的销孔，用来穿入开口销实现锁止；箍套是套在两根对接杆外侧的零件，内孔和杆身直径做间隙配合，装配时可以沿杆身滑动，套住对接位置后承受连接位置的径向载荷，避免杆端受拉时出现脱开的情况；开口销是楔形的锁止零件，穿入杆身和箍套对应的销孔后，能够限制箍套的轴向窜动，保证连接位置的可靠性。从图纸标注的尺寸边界来看，整套接头装配完成后的总长度为128mm，杆身主体直径为32mm，钩头位置的宽度尺寸为22mm，箍套的长度为45mm，开口销的安装位置距离杆端的尺寸为32mm，端部的连接段长度为32mm，所有圆角位置都做了R5到R10的圆弧处理，没有尖锐的棱角，既避免装配时划伤操作人员，也能减少热处理以及受力过程中的应力集中问题。

　　实际应用中，这类接头的装拆流程非常简便：装配时先将两根需要对接的杆端对齐，把箍套滑动到两根杆的对接位置，让箍套同时套住两根杆的端部，对齐杆身和箍套上的销孔，将开口销打入销孔，敲紧后把开口销的尾部掰开，就能完成整个连接的锁止；拆解时只需要掰直开口销的尾部，用冲子把开口销从销孔中打出，滑动箍套离开对接位置，就能分开两根连接杆，不需要专用的拆卸工具，非常适合需要经常装拆、维护频率较高的传动位置。设计这类接头的时候，需要重点关注几个配合尺寸的公差：首先是杆身和箍套内孔的配合，一般选用H8/f7的间隙配合，既保证箍套能够顺畅滑动，又不会因为间隙过大导致连接位置出现晃动，影响传动精度；其次是销孔的位置度公差，

　　要保证杆身和箍套上的销孔同轴度控制在0.1mm以内，避免开口销安装时出现别劲的情况，导致锁止不可靠；另外钩头的承载面需要做表面淬火处理，硬度达到HRC40-45，提升接触位置的耐磨性能，因为传动过程中钩头位置会承受反复的接触挤压，硬度不足容易出现压溃变形，导致连接间隙变大、传动精度下降。和普通的螺纹接头、焊接接头相比，这类钩头开口销接头的优势在于装拆速度快，不需要旋转杆件就能完成连接，适合杆件两端已经固定、无法转动的安装场景；同时连接位置没有螺纹结构，不会因为长期受振动出现螺纹松动的问题，在有小幅振动的设备工况下可靠性更好；另外这类接头的加工工艺性较好，三个零件都可以采用圆钢车削、铣削加工完成，不需要复杂的成型工艺，制造成本较低，适合批量生产应用。在安装边界上，需要预留足够的操作空间：接头的径向需要留出至少10mm的操作空间，用来打入和打出开口销，轴向需要留出至少32mm的滑动空间，保证箍套能够完全滑开对接位置，方便杆件的拆解维护；安装时要注意开口销的打入方向，应该从销孔的大端打入，小端露出后掰开尾部，避免设备运行过程中开口销受振动脱出。这类接头不适合大载荷、大冲击的传动场景，一般用于传递扭矩不超过100N·m、轴向拉力不超过5kN的传动链路中，如果载荷更大，需要加大杆身直径以及销孔的尺寸，同时更换更高强度的材料来满足承载要求。
