嵌入式四眼燃气灶面板结构三维设计

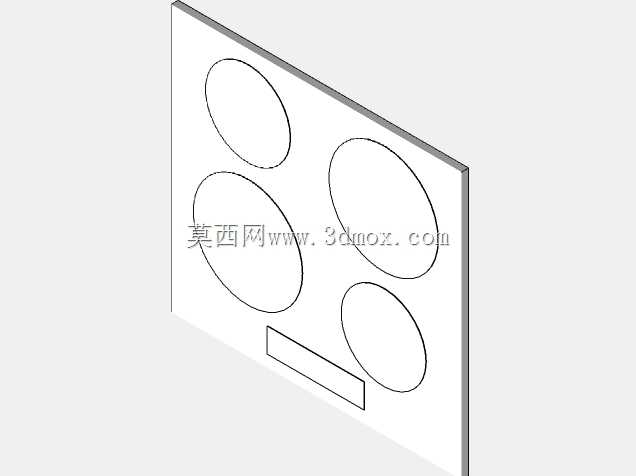

　　做厨电结构设计快十年，经手的灶具面板方案没有一百也有八十，这次的四眼嵌入式面板结构，是针对小户型开放式厨房优化的版本，和常规双眼灶的设计逻辑完全不同。首先要考虑的是实际安装场景，国内常规橱柜台面的开孔尺寸大多在650-700mm宽度范围，这个面板把四个炉头的排布做了错位优化，两个大尺寸炉头放在左下和右上位置，适配直径28cm以内的炒锅、汤锅，剩下两个小尺寸炉头放在左上和右下位置，适配16-20cm的奶锅、煎锅，相邻炉头的锅具边缘最小间距留到了40mm，实际使用时不会出现锅柄打架的情况，哪怕同时用四个锅具操作，手臂活动空间也足够。面板本身采用8mm厚度的钢化玻璃基材设计，边缘做了3mm的R角倒边处理，既避免安装时割手，

　　也能降低玻璃边角受外力碰撞开裂的风险，面板底部预留了1.5mm深度的密封胶槽，安装时打胶后能完全阻隔台面的水渍、油污渗进橱柜内部，比常规无胶槽的面板密封可靠性高不少。很多人做这类面板设计容易忽略炉架的安装定位，这个方案里每个炉头位置都预留了嵌入式的炉架定位凸台，凸台高度2mm，和炉架底部的定位槽精准配合，日常挪动锅具的时候炉架不会出现移位、打滑的问题，哪怕是颠锅操作也能保持稳定。面板下方的长条形预留槽是给点火旋钮、脉冲点火器的走线留的安装空间，槽位边缘做了翻边加强处理，避免玻璃面板在槽位位置出现应力集中，生产时钢化处理的自爆率能控制在千分之二以内。从安装边界来说，这个面板的外轮廓尺寸控制在760mm*450mm，

　　比同规格的四眼灶面板窄了40mm，刚好适配国内多数小户型厨房的台面宽度，不需要额外切割台面改造，替换旧灶的时候直接就能嵌入原有开孔，适配性很强。设计的时候还考虑了日常清洁的需求，整个面板除了炉头安装孔和旋钮槽之外没有多余的凹凸结构，溢锅的时候汤汁不会在面板缝隙里残留，用抹布一擦就能清理干净，炉架定位凸台的高度只有2mm，也不会成为清洁死角。之前做过的几款四眼灶方案要么是炉头间距太小，同时用两个大锅就互相干扰，要么是面板宽度太大，小户型台面装不下，这次的排布方案前后调整了七次，把每个炉头的操作空间、安装干涉、结构强度都做了校核，四个炉头的热负荷区域在面板背面做了对应的隔热层粘贴位，避免高温长期烘烤导致玻璃面板温度过高，

　　背面的隔热层预留厚度是5mm，用常规的陶瓷隔热棉就能填充，不需要定制特殊规格的隔热材料，生产和维修替换的成本都能降下来。还有一个细节是面板的后侧预留了15mm的挡水边，比面板平面高出1.5mm，溢锅的时候汤汁不会顺着面板后侧流到橱柜和墙面的缝隙里，之前很多用户反馈旧灶用久了后面缝隙里发霉发臭，就是因为没有做这个挡水结构。从结构强度校核的角度，面板在承受100kg均布载荷的时候，最大变形量不到0.3mm，完全满足日常放置重物的需求，哪怕是把装满水的大汤锅放在面板边缘，也不会出现面板弯折、开裂的问题。炉头安装孔的直径公差控制在±0.2mm，和炉头底座的配合间隙刚好够打密封胶，既不会因为间隙太大漏汤汁，也不会因为公差太小装不进去，装配的时候工人不需要反复调整，单台装配时间能缩短近一分钟，批量生产的时候效率提升很明显。
