医用气管造口通气插管结构设计

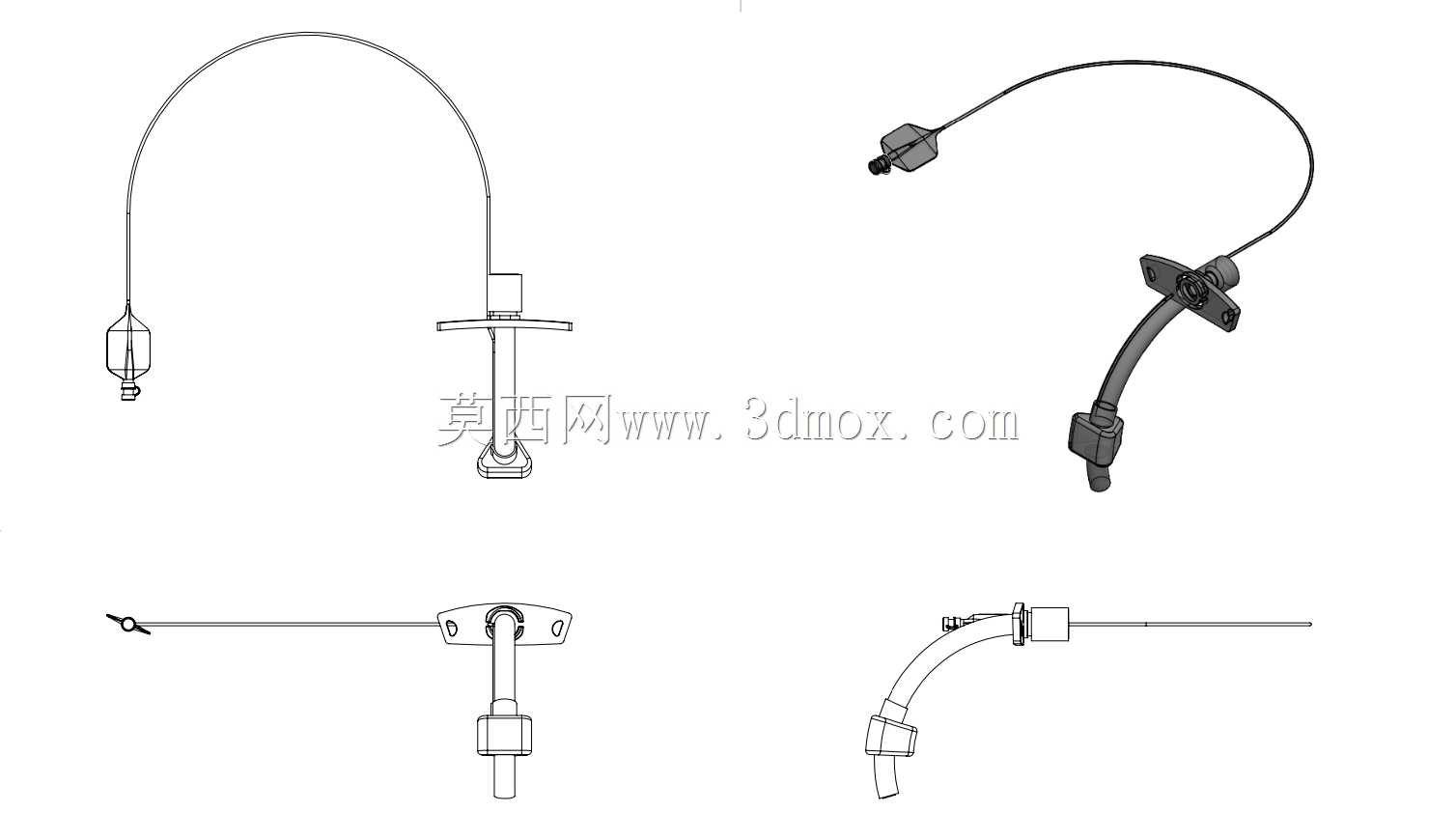

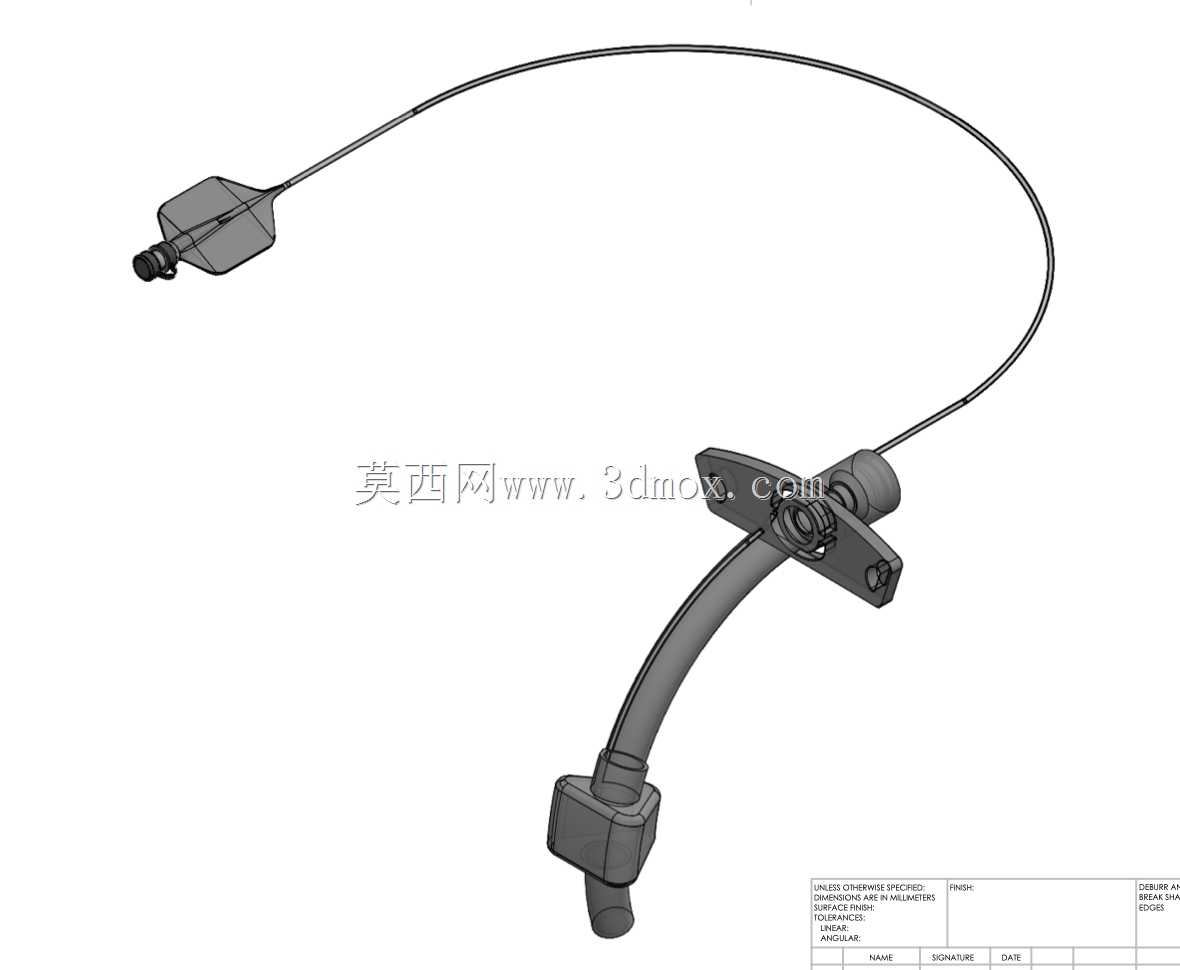

　　在临床气道干预场景中，气管造口相关器械的结构合理性直接关系到患者的通气效率与长期佩戴舒适度，这款用于气道重建的插管组件，核心服务于上呼吸道梗阻、长期机械通气支持、气道分泌物引流困难的临床场景，覆盖急诊急救、ICU重症监护、居家康复护理等多个使用场景，结构设计完全围绕临床使用中的实际痛点展开。整套组件分为体外固定段、体内置入段、充气管路三个核心功能模块，体外固定段采用两翼式法兰固定板结构，固定板上预留对称的绑带穿装孔，使用时可通过医用固定带将整个插管固定在患者颈部造口位置，固定板与皮肤接触的一侧做了圆弧过渡处理，避免长期佩戴时对颈部皮肤造成压疮，固定板的中心定位孔与插管主体做了防转卡位设计，置入后插管不会在造口内发生径向转动，

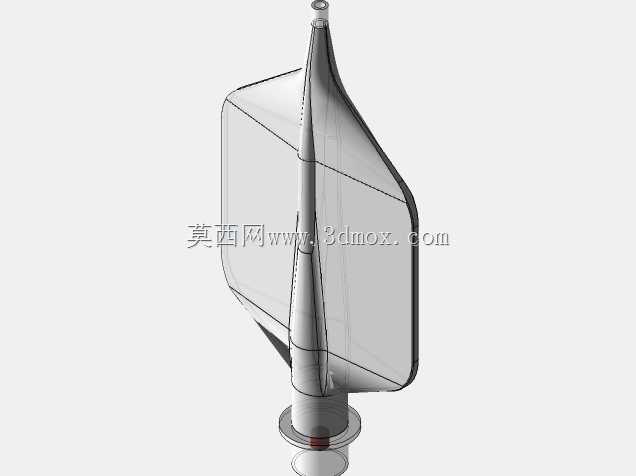

　　避免刺激气道内壁引发患者呛咳不适。体内置入段采用符合人体气道生理解剖曲度的弧形弯管设计，弯管的曲率经过临床数据校核，适配多数成年患者颈部气道的自然走形，插管置入端做了圆滑的钝头处理，避免置入过程中划伤气道黏膜，插管靠近置入端的位置集成了密封球囊，球囊通过细径充气管路与体外的指示球囊、充气接头连通，充气后球囊可均匀贴附气道内壁，一方面实现通气回路的密封，保证机械通气时的潮气量无泄漏，另一方面可阻挡口腔、气道上方的分泌物下行进入下呼吸道，降低坠积性肺炎的发生概率。充气管路沿插管外壁的走线槽集成固定，不会在插管外形成多余的凸起结构，避免置入过程中管路剐蹭造口创面，体外端的指示球囊可直观反馈体内球囊的充盈压力，

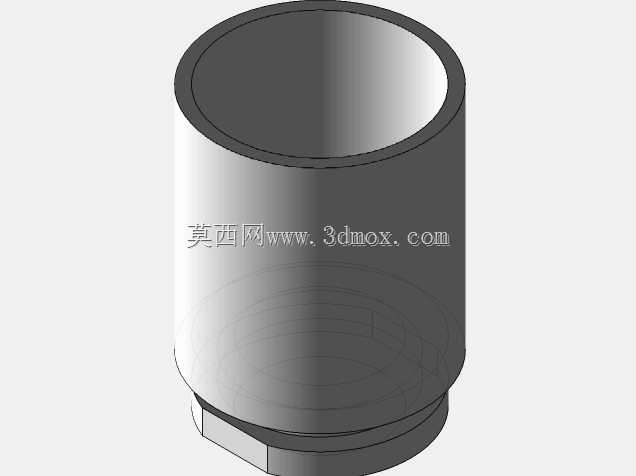

　　医护人员通过触摸指示球囊的硬度即可判断球囊压力是否处于安全区间，无需额外的压力检测设备即可完成常规压力判断，适配基层医疗机构、院前急救等缺乏专用检测设备的使用场景。从安装边界来看，体外固定板的两翼展开宽度控制在合理区间，不会超出患者颈部侧面范围，佩戴时不会影响患者头部的正常左右转动，插管置入段的长度设置了安全限位结构，当插管插入到合适深度时，固定板会贴靠造口外侧皮肤，避免插管置入过深刺激气管隆突，或是置入过浅导致球囊未完全进入气道引发密封失效。整套结构的零件拆分逻辑清晰，外套管、内套管、固定翼、球囊、充气接头、导向球囊等零件均可单独拆分建模，各零件之间的配合公差经过临床适配校核，内套管可从外套管中快速抽出更换，

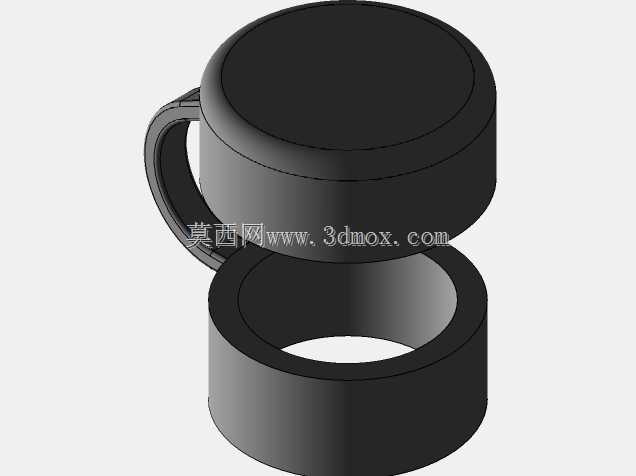

　　方便医护人员定期清理套管内壁附着的痰液结痂，无需整体更换插管即可完成日常护理操作，降低患者长期带管的护理成本与更换器械带来的创面刺激风险。在结构细节处理上，所有与人体组织接触的边缘都做了圆角钝化处理，不存在尖锐棱角，管路的内壁做了光滑度优化，降低通气时的气流阻力，同时减少痰液在管壁的附着概率，充气接头采用标准的鲁尔接口设计，可与通用的注射器充气设备适配，无需专用充气工具即可完成球囊充放气操作，适配不同场景下的器械配套条件。
