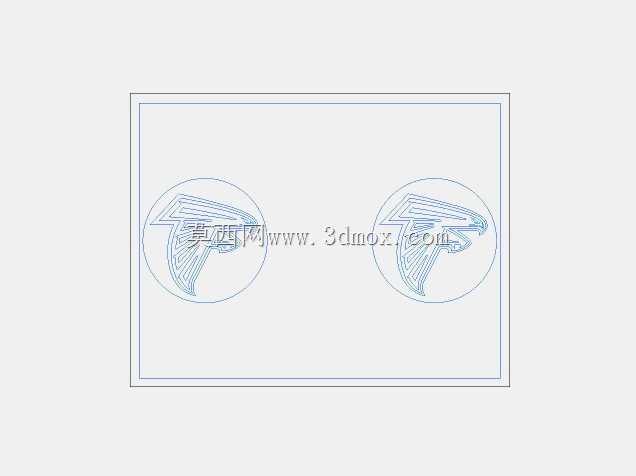

亚特兰大猎鹰队徽标立体造型设计

　　本次完成的猎鹰造型标识立体设计，最初的需求场景来自体育场馆导视系统的实体标识制作、周边文创产品的开模打样以及赛事活动现场的立体装饰构件加工，这类标识构件不同于平面印刷物料，需要兼顾不同安装场景下的结构强度、视觉辨识度以及安装适配性。从实际用途来看，该造型既可以通过CNC雕刻加工成亚克力、金属材质的墙面导视牌，也可以通过3D打印制作成小尺寸的桌面摆件、赛事纪念周边，还能作为吸塑模具的母模，加工成大型户外发光标识的面壳，适配从室内展陈到户外露天安装的多类使用场景。在功能特性的考量上，设计阶段首先规避了平面标识转立体时常见的结构问题：猎鹰造型的羽翼边缘做了0.8mm的圆角过渡处理，避免尖锐边角在加工、运输、安装过程中出现崩边、划伤的问题；

　　造型整体的厚度根据不同使用场景做了参数化预留，小尺寸摆件版本厚度控制在8-15mm区间，保证手持握持的质感，大型户外标识版本厚度可根据安装面的承重条件调整至30-80mm，内部预留了走线空腔与安装螺柱的定位孔位，不需要后期二次打孔破坏造型完整性。设计思路上没有直接对平面矢量图做简单的拉伸加厚，而是先对猎鹰标识的轮廓线条做了曲率重构，将平面印刷时为了视觉冲击力做的锐角线条做了工程化修正，保证加工时刀具路径可以平滑过渡，不会出现过切或者残留刀痕的问题；造型的分层结构参考了原标识的色彩分区，将黑、红、银白三个视觉区域做了0.3mm的高度差设计，既可以在后期做分色喷涂时自然形成遮罩边界，减少分色胶带的粘贴工作量，

　　也能让立体造型在不同光线角度下呈现出更有层次的光影效果，不会因为单一平面拉伸显得呆板。外形尺寸方面，基础建模版本的外轮廓最大宽度为200mm，最大高度为180mm，所有安装边界都做了通用性适配：背部预留了4个M4规格的沉头安装孔，孔位间距符合常规墙面标识安装的标准孔距，既可以用膨胀螺丝直接固定在水泥墙面，也可以搭配背胶魔术贴固定在玻璃、亚克力展板等不适合打孔的安装面上；如果是用于发光标识制作，造型的边缘做了15度的内倾拔模角度，方便和底部的LED灯箱壳体做卡扣配合，不需要额外打胶固定，后期维护更换光源时可以直接拆卸。针对不同加工工艺的适配性，设计时也做了对应的结构优化：如果采用钣金冲压加工，

　　造型的所有弯折处的内R角都控制在板材厚度的1.2倍以上，避免冲压时出现板材开裂的问题；如果采用3D打印加工，所有悬空结构的倾斜角度都大于45度，打印时不需要添加额外支撑，减少后期打磨支撑痕迹的工作量；如果采用注塑开模生产，造型的分型面设置在背部的平面位置，没有倒扣结构，可以直接开模量产，不需要额外设计抽芯机构，有效降低开模成本。在细节处理上，猎鹰眼部的造型没有做简单的凹陷处理，而是预留了2mm深度的嵌装槽，可以直接嵌入亚克力透光片，搭配内部光源实现眼部发光的效果，适配夜间户外标识的使用需求；羽翼部分的分层线条做了等距偏移处理，保证每一层的宽度误差控制在0.1mm以内，加工后不会出现线条粗细不均的问题，还原平面标识的视觉比例。考虑到户外使用的场景，造型的外边缘做了一圈0.5mm高度的防水凸边，安装时搭配防水胶条可以避免雨水渗入内部的灯腔或者安装缝隙，延长户外使用的寿命；整体的重心经过调整，安装后重心落在四个安装孔的中心区域，不会因为长期悬挂出现倾斜、脱落的问题。
