迷你卡钳造型金属钥匙挂饰设计

　　这款卡钳造型钥匙挂饰的设计，最初是从车间日常量具使用的场景中萌生的想法，很多一线加工从业者日常会随身携带卡尺，对这个造型有天然的熟悉感，做成随身挂饰既带有行业辨识度，也能满足日常钥匙收纳的实用需求。从实际应用场景来看，这类小五金挂饰除了个人随身佩戴，也常作为机加工行业展会伴手礼、车间技能竞赛纪念周边、五金品牌定制小礼品使用，适配激光切割、线切割的薄板加工工艺，量产时加工效率高，边缘毛刺处理工序简单，成品一致性好。

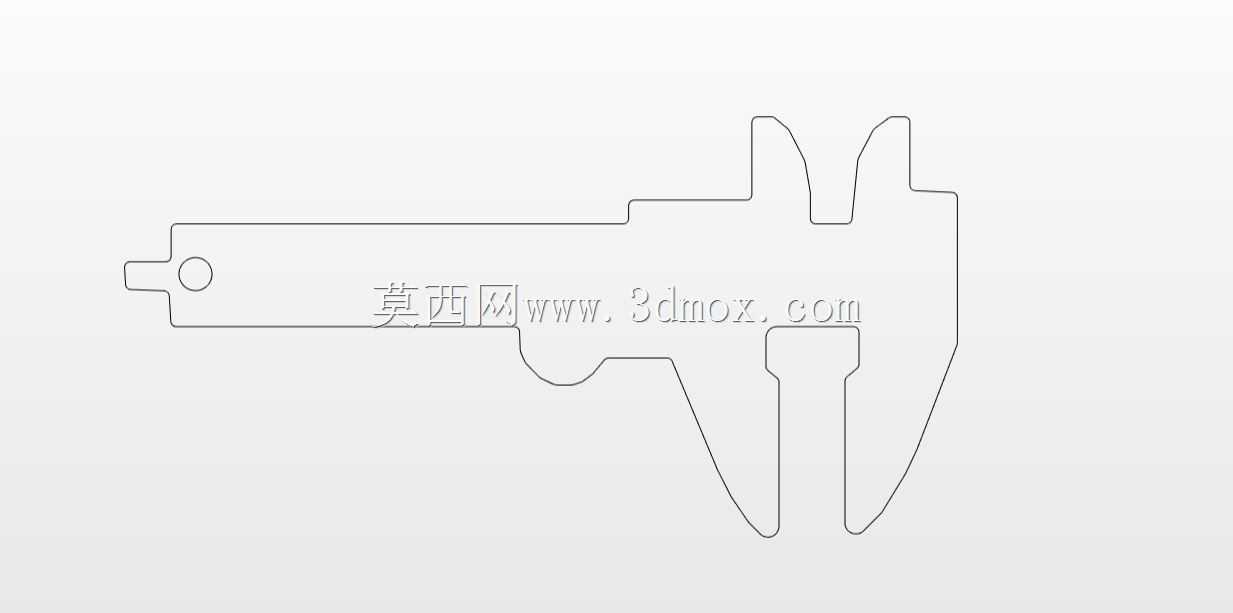

　　设计过程中首先还原了游标卡尺的核心外形特征，保留了内外测量爪、尺身轮廓、尾部挂孔这些辨识度最高的结构，没有做多余的装饰性改动，保证熟悉量具的人一眼就能识别出造型来源。挂孔位置设置在尺身尾部，孔径按照常规钥匙圈的通用尺寸设计，适配直径20-30mm的标准金属钥匙圈，挂孔边缘做了R0.8的圆角过渡，避免长期使用过程中孔位边缘割伤挂绳或者钥匙圈镀层。整体外形的外轮廓做了连续的平滑过渡，没有尖锐的外凸棱角，放在口袋里不会勾刮衣物面料，日常携带不会产生突兀的异物感。

　　尺寸设计上整体长度控制在70mm以内，最大宽度不超过25mm，板材厚度推荐选用1.5-2mm的不锈钢或者黄铜板材，这个厚度区间既能保证挂饰的结构强度，不会因为日常磕碰发生弯折变形，也不会因为过重导致裤兜下坠，单枚成品重量控制在15g以内，和普通金属钥匙的重量接近，不会增加额外的携带负担。内外测量爪的造型没有做完全等比例缩小，而是对爪尖位置做了R1.2的圆角钝化处理，避免尖锐爪尖划伤皮肤或者勾坏随身物品，同时保留了卡尺测量爪的轮廓辨识度，不会因为圆角处理让造型失真。尺身中间的镂空区域做了等宽的轮廓留边，留边宽度统一为3mm，这个宽度既能保证激光切割时板材不会因为热变形产生翘曲，也能让整体造型的线条粗细均匀，视觉上更协调。

　　加工适配性方面，整个造型全部由直线和圆弧构成，没有复杂的自由曲面，不管是采用光纤激光切割还是快走丝线切割都能一次加工成型，不需要二次铣削工序，加工完成后只需要做滚筒去毛刺、表面抛光或者拉丝处理就能得到成品，加工成本低，适合小批量定制或者大批量量产。表面处理可以根据使用场景选择不同工艺，做日常随身挂饰可以选择镜面抛光或者拉丝不锈钢材质，作为纪念礼品可以做黄铜材质做旧或者阳极氧化上色，在尺身平面区域预留了足够的平整空间，可以激光雕刻定制文字、logo或者编号，满足不同的定制需求。

　　结构强度验证方面，挂孔位置做了局部加宽处理，挂孔边缘到外轮廓的最小距离不小于4mm，按照日常携带的受力情况计算，这个位置能承受至少5kg的拉力，完全满足日常挂钥匙、小挂件的使用需求，不会出现挂孔断裂的情况。整体轮廓的转角位置全部设置了不小于R0.5的圆角，避免激光切割时转角位置出现过烧缺口，也能减少使用过程中应力集中导致的开裂问题。和普通卡通造型的钥匙挂饰相比，这个卡钳造型的挂饰更贴合机械加工、量具检测行业从业者的使用偏好，没有夸张的造型设计，低调又带有行业属性，日常通勤、车间作业时携带都不会显得突兀。
