NX10版本手持便携强光照明手电筒结构

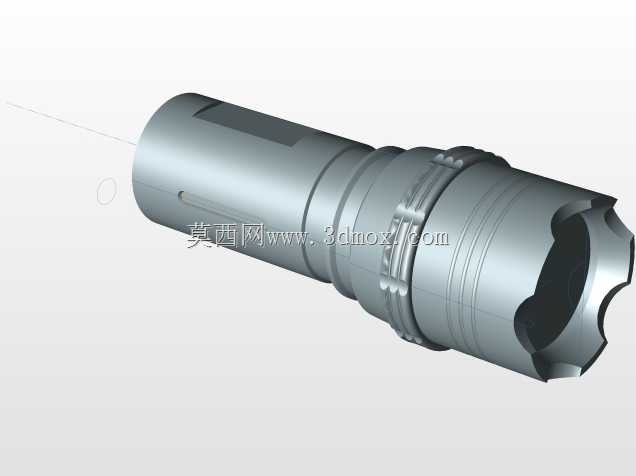

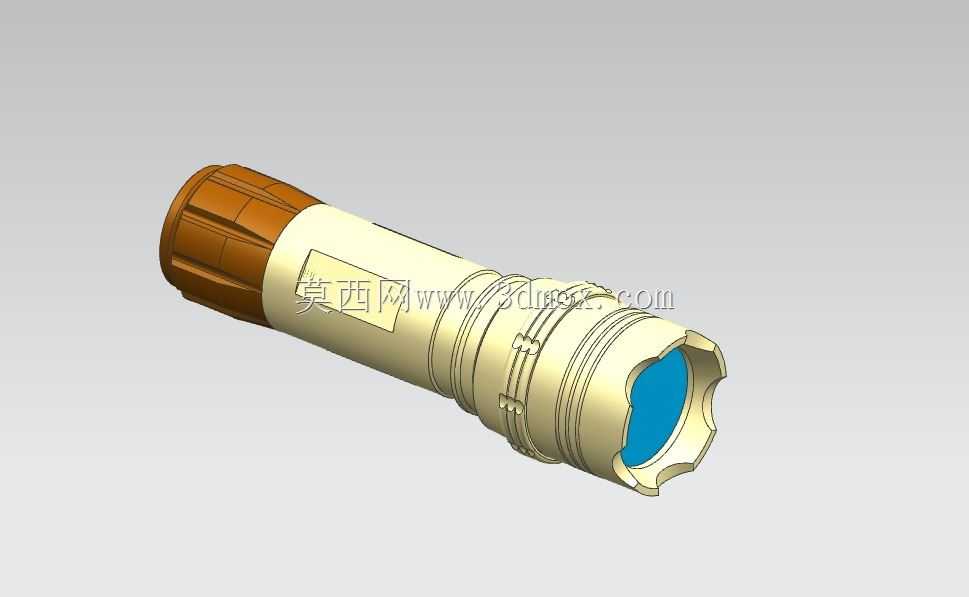

　　这款手持照明设备的三维结构，在做结构拆分时首先考虑的是户外作业、设备巡检、应急抢修场景下的握持可靠性，筒身中段做了多道环形防滑筋，筋高控制在0.8mm，既不会硌手，又能在戴劳保手套操作时提供足够的摩擦阻力，避免沾有油污、水渍的情况下打滑脱手。灯头位置采用了多瓣式防滚结构设计，当设备放置在倾斜的金属机架、检修平台表面时，不会因为平面光滑出现滚落跌落的情况，瓣状边缘同时做了R1.2的圆角处理，不会剐蹭作业人员的工作服或者设备表面的漆面、线缆绝缘层。

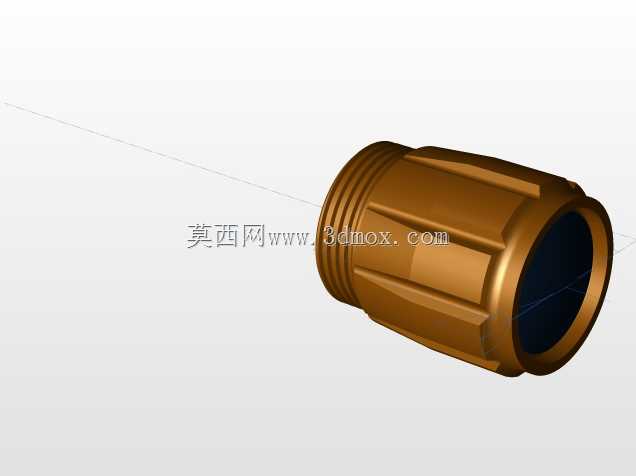

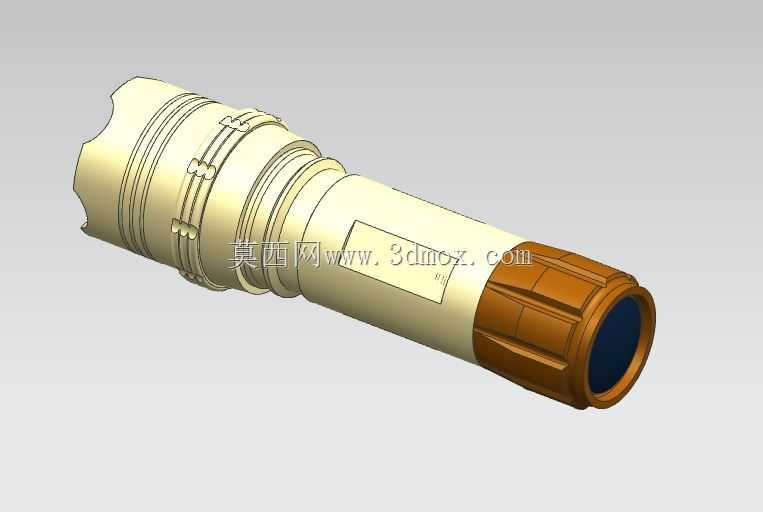

　　从内部结构排布来看，灯头位置预留了反光杯、透镜、LED灯珠的安装位，透镜压圈采用螺纹旋紧的固定方式，螺纹规格选用M32×1.5的细牙螺纹，配合端面的硅胶密封圈，可以满足日常户外使用的防泼溅需求，雨天作业或者在潮湿的井下、泵房环境使用时，不会因为水汽侵入造成内部电路短路。筒身内部的电池仓做了适配常规18650锂电池的尺寸边界，仓壁厚度设计为1.8mm，采用ABS加玻纤的材质预设，既可以保证结构强度，跌落时不会出现仓壁开裂，又能控制整体重量，长时间单手握持不会产生明显的负重疲劳。尾部的开关按键做了内凹式设计，按键表面比尾部端面低1.5mm，放置在工具包、工作服口袋时，不会因为挤压误触点亮，造成不必要的电量消耗，按键周边同样做了密封胶圈的安装槽位，和灯头位置的密封结构形成完整的防护体系。

　　做结构建模的时候，特意把筒身的连接螺纹做了合理的公差预留，内外螺纹的配合间隙控制在0.1mm，既可以保证旋转拆装更换电池时的顺畅度，不会出现卡滞、错牙的情况，又能保证连接后的同轴度，灯头和筒身连接后不会出现偏心歪斜的问题，保证光线射出方向和握持方向的一致性。筒身表面的防滑筋之间预留了圆周方向的标识刻印位，可以根据实际使用需求刻印亮度档位、电压参数、警示标识等内容，不会因为握持摩擦造成标识磨损脱落。灯头前端的玻璃透镜安装位做了阶梯槽结构，透镜放置后通过压圈压紧，阶梯槽的台阶高度比透镜厚度小0.2mm，压紧后可以让透镜和密封圈紧密贴合，避免出现缝隙。

　　从实际使用的场景出发，这款手电的整体长度控制在135mm，灯头最大直径42mm，筒身直径32mm，这个尺寸边界刚好可以放入常规的工作服侧兜、工具腰包的侧袋中，不需要额外配备专用的携行套，取用非常方便。尾部设计了穿绳孔，孔径5mm，可以穿过直径4mm以内的安全挂绳，在高空作业时，可以将挂绳套在手腕上，即使失手也不会造成设备高空坠落，砸伤下方的作业人员或者损坏设备。结构设计时还考虑了不同档位的电路安装空间，筒身内部在电池仓和灯头之间预留了10mm的空间，可以放置恒流驱动电路板，支持强光、弱光、爆闪等不同的照明模式，满足不同作业场景的亮度需求，比如日常巡检用弱光档节省电量，应急抢修、黑暗环境搜救时用强光档提供足够的照明范围，爆闪档可以在紧急情况下发出求救信号。

　　在做装配干涉检查的时候，特意验证了所有活动部件的运动行程，开关按键的按压行程设计为2mm，按压力度控制在5N左右，按压时有清晰的段落反馈，戴手套操作时也能明确感知到按键是否触发。电池仓的弹簧安装位做了定位凸台，弹簧安装后不会出现歪斜，装入电池后可以保证电池和触点的可靠接触，不会因为振动、晃动出现接触不良、灯光闪烁的问题。灯头的散热筋结构和外壳做成一体化结构，LED工作时产生的热量可以通过散热筋快速传导到筒身表面散发出去，长时间高亮工作时不会因为内部积热造成灯珠光衰、电路损坏，延长设备的整体使用寿命。
