2000×1000规格工业焊接作业台结构设计

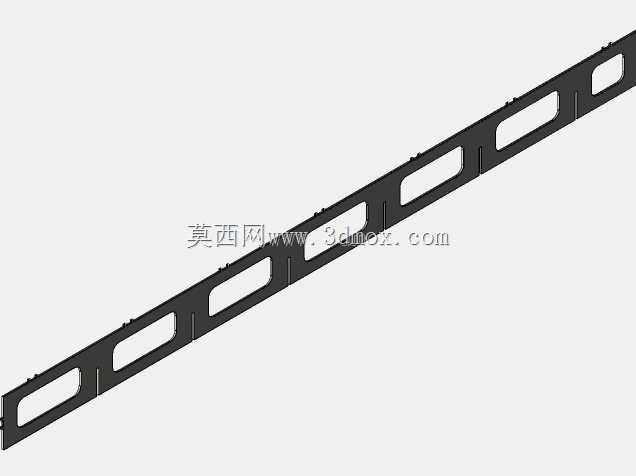

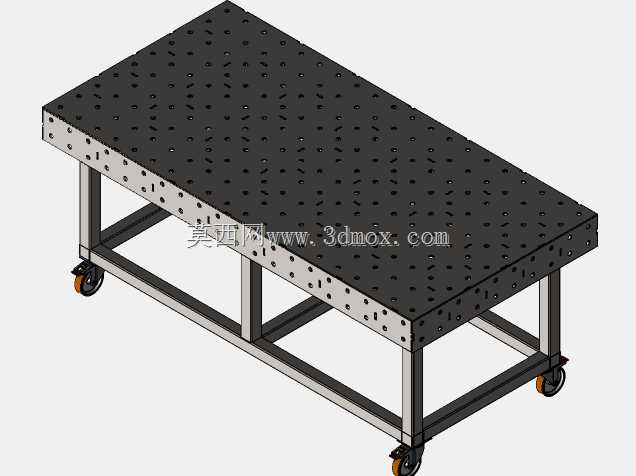

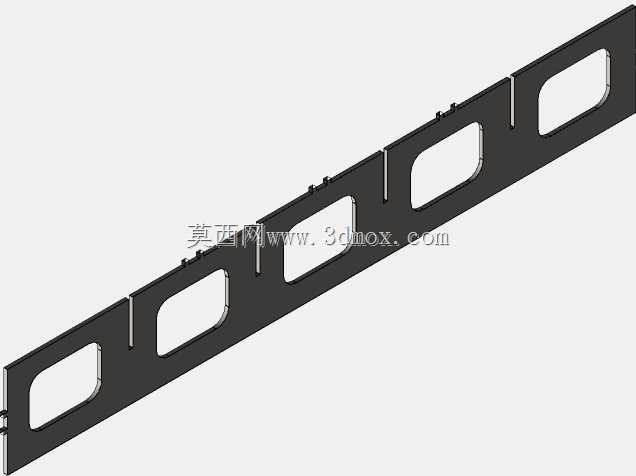

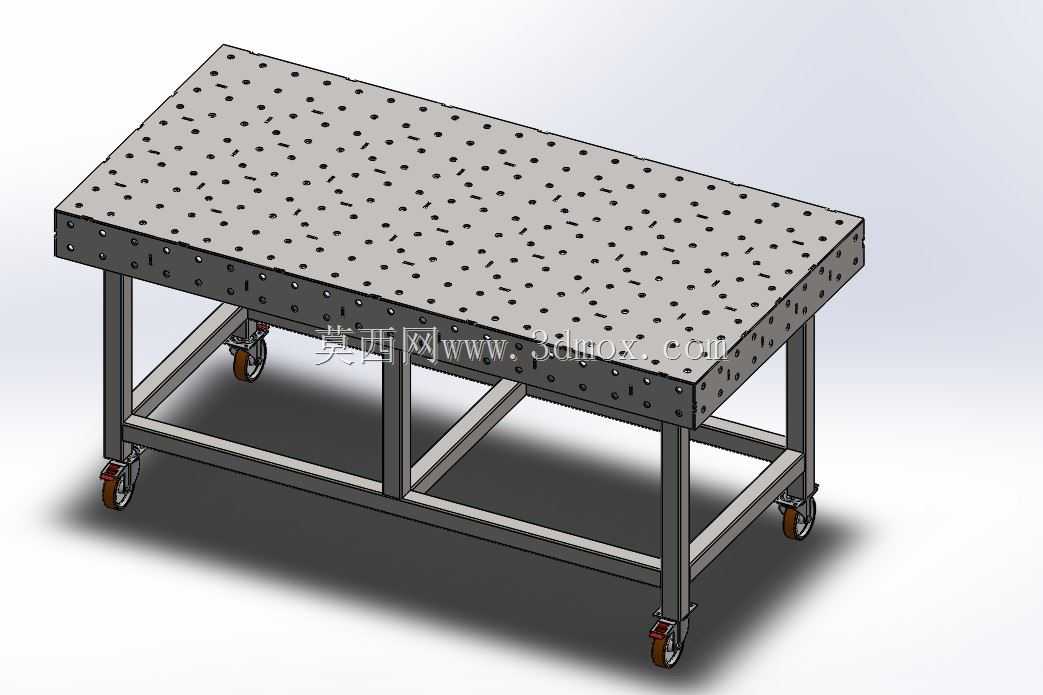

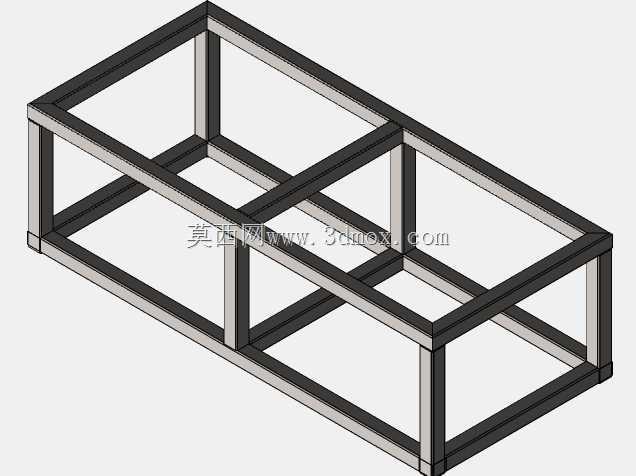

　　在金属加工、结构件预制、小型设备组装等车间场景里，焊接作业台是承担工件定位、施焊承载、工序周转的核心工位载体，不同于普通承重工作台，这类台体需要同时兼顾焊接作业的抗飞溅、耐局部高温、台面平面度保持、工装装夹兼容性等多重需求，本次设计的2000mm×1000mm规格焊接台，正是针对中小批量结构件焊接、钣金组件拼接、工装预组装这类常规车间作业场景开发的工位承载设备。从实际使用逻辑出发，该焊接台的核心用途是为施焊作业提供稳定的基准承载面，作业人员可在台面上完成工件的对齐、点固、连续焊接、焊后初步校形等全流程操作，台体的整体框架采用矩形钢管拼焊成型，从结构受力角度看，框架的主支撑梁沿2000mm长度方向通长布置，横向支撑肋按等间距排布，

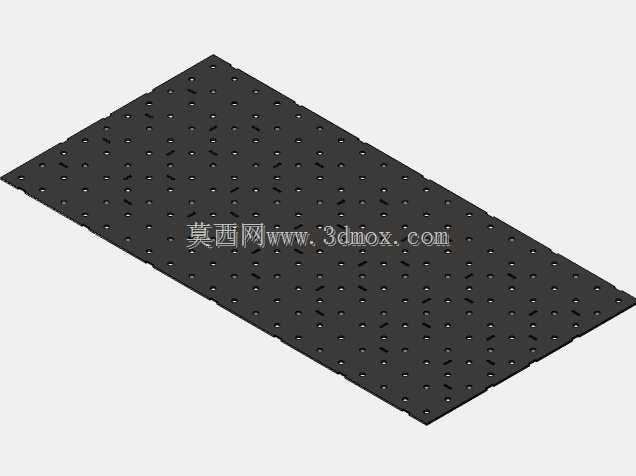

　　避免大尺寸台面在长期承重、局部受冲击载荷下出现下挠变形，保证台面的平面度长期维持在作业允许范围内。台面部分采用加厚钢板整体裁切成型，边缘做倒角处理避免尖锐棱角划伤作业人员，钢板表面预留了标准间距的装夹孔位，可配合快速夹钳、定位角铁、磁吸座等常用焊接工装使用，无需额外在台面上临时钻孔破坏结构，适配不同外形尺寸工件的快速装夹定位需求。设计过程中优先考虑了焊接作业的特殊工况，台体的下部框架预留了焊渣收集槽的安装空间，作业过程中产生的焊渣、飞溅碎屑可直接落入槽内，避免散落到车间地面增加清理负担，同时台面与框架之间采用断续焊连接，既保证连接强度，也能避免连续焊接带来的台面热变形，防止台面因焊接应力出现翘曲影响后续使用的基准精度。

　　从安装边界来看，该焊接台的整体外形尺寸严格控制在2000mm长度、1000mm宽度范围内，台体高度按照常规站立作业的人机工程要求设置，适配多数车间操作人员的作业高度，无需额外垫高或裁切，台脚部分预留了地脚螺栓安装孔，可直接固定在硬化车间地面上，若有工位移动需求，也可在台脚位置加装重载脚轮实现短距离工位周转。在功能特性上，该焊接台除了承担焊接作业承载功能外，也可兼顾车间内的工件划线、部件组装、成品检验等工序使用，台体侧面可加装工具挂板，放置焊钳、角磨机、敲渣锤、防护面罩等常用作业工具，减少作业人员往返取放工具的动线长度，提升单工位的作业效率。设计时特意规避了复杂的异形结构，所有组成构件均采用市场常规规格的型钢与钢板加工，无需开模定制，

　　加工过程仅需切割、拼焊、打磨、表面防锈处理几道常规工序，加工难度低，后期维护更换配件也十分便捷，若台面在长期使用后出现局部烧蚀、磕碰凹陷，可直接更换台面钢板，无需整体替换台体框架，降低长期使用的维护成本。考虑到焊接作业时会有频繁的工件吊装、放置动作，台体的四个角部做了加强筋补强，避免工件磕碰角部造成框架变形，同时台体的整体承重经过受力核算，可满足单批次数百公斤级结构件的放置需求，覆盖绝大多数中小尺寸焊接工件的作业承载要求，不会出现承重不足导致的台体失稳问题。
