可调式两用螺丝起子扳手结构设计

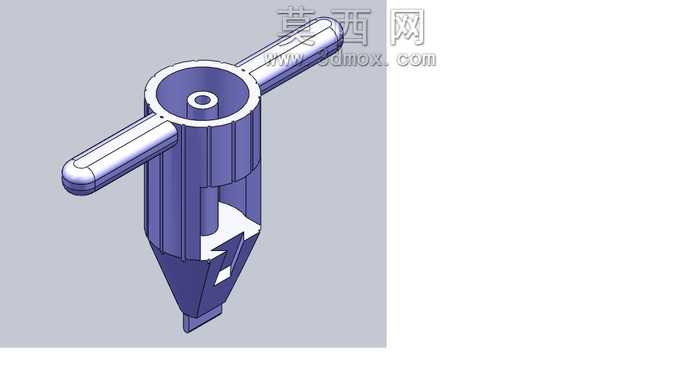

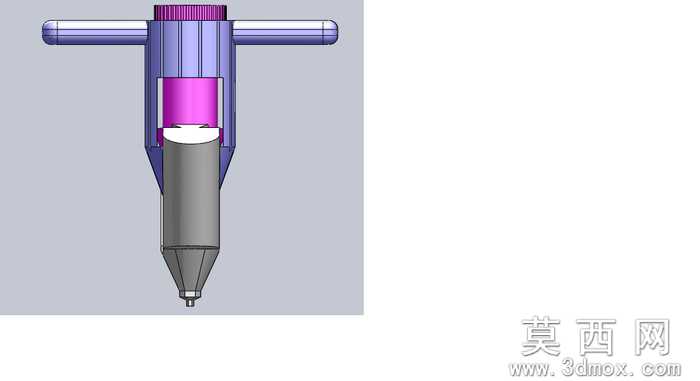

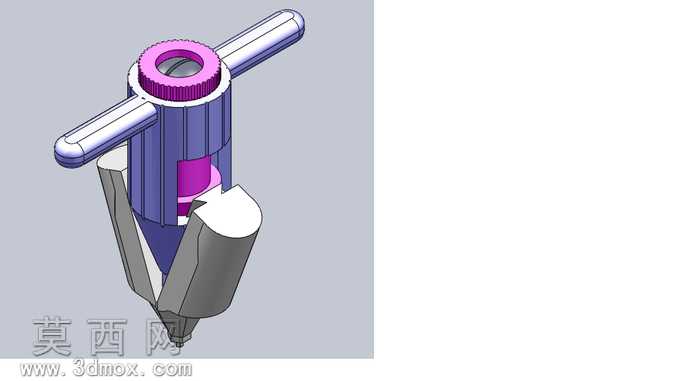

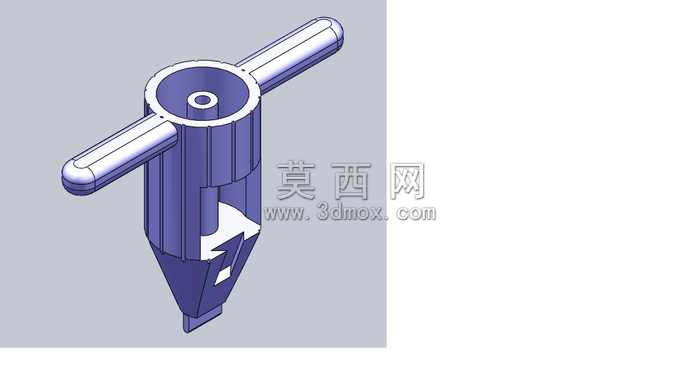

本作品为可调式两用螺丝起子扳手的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸配合规范，对每一处零件的公差配合、装配约束都做了严谨的设定，确保模型可直接用于后续的工程图导出、3D打印验证或者结构优化迭代。模型整体采用爆炸视图与装配体结合的展示方式，清晰呈现内部的传动与调节结构：顶部设置带滚花防滑纹理的旋转调节旋钮，旋钮下方连接紫色标识的螺杆驱动调节机构，通过旋转顶部旋钮即可驱动内部螺杆传动，带动下方两个对称布置的夹爪下巴实现开合调节，既可以适配不同尺寸规格的艾伦键（内六角螺丝）的紧固拆卸作业，也可切换功能作为普通螺丝起子使用，实现了单工具覆盖多规格紧固件作业的实用功能。材质渲染方面，针对不同零件的实际使用材质做了区分设置：横向握持的手柄部分采用哑光金属质感渲染，模拟镀铬钢材的耐磨防滑特性；主体外壳采用深蓝色工程塑料质感渲染，兼顾握持舒适度与结构强度；内部调节螺杆、夹爪工作部分采用亮面金属质感渲染，突出核心传动与作业部件的金属刚性；顶部调节旋钮的滚花部分做了精细的纹理建模，还原真实五金工具的防滑细节。结构设计上充分考虑手动工具的人机工程学，横向T型手柄的长度与直径符合人手握持施力的舒适范围，夹爪部分做了导向斜面设计，调节过程顺滑无卡滞，内部螺杆采用梯形螺纹设计，具备良好的自锁性能，调节到对应开度后不会在施力过程中出现夹爪松动移位的问题，兼顾了调节便利性与作业可靠性。整个模型的所有零件均为独立可编辑的实体特征，未使用无效的外部参考引用，装配体的配合关系完全符合实际产品的装配逻辑，可直接用于拆解分析每个零件的结构尺寸，也可在此基础上进行材质替换、结构优化，比如增加批头快换结构、调整夹爪开度范围等拓展设计，为手动紧固工具的产品开发提供了完整的三维结构参考。
