推拉式快速夹钳工装夹具三维结构

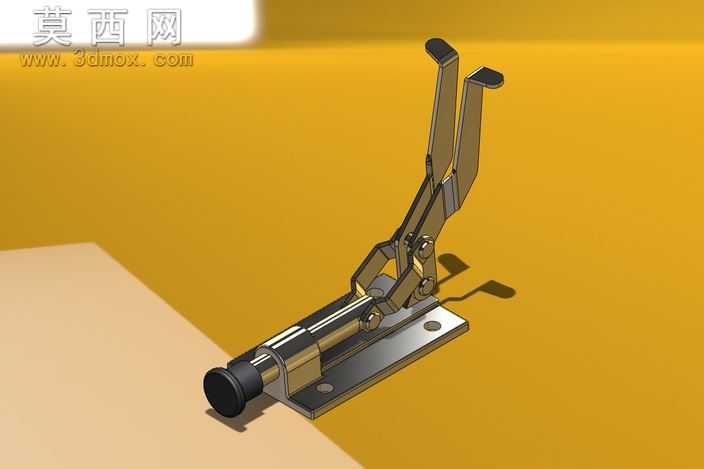

本作品为手动推拉式快速夹紧机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工公差配合规范，对每一处铰接点位、运动行程、安装基准都做了精准的尺寸约束，确保模型可直接用于工程参考与结构验证。模型整体由安装底座、推拉执行杆、双组联动肘节臂、手动操作手柄、端部压头五个核心模块构成，各部件之间通过铰接销轴实现转动连接，完整还原了快速夹钳的死点锁紧机械原理：当操作手柄下压至指定位置时，联动肘节臂会越过机构死点，实现无需额外外力即可保持稳定夹紧状态的功能，反向扳动手柄即可快速松开工件，整套机构的运动行程、夹紧力传递路径都在建模过程中做了运动仿真校验，不存在结构干涉问题。渲染阶段采用工业产品常用的材质表现方案，安装底座赋予哑光冷轧钢材质，表面做细微的拉丝纹理处理，还原五金冲压件的真实质感；推拉执行杆与铰接销轴赋予光亮镀铬金属材质，突出机加工零件的光洁度与金属反光特性；操作手柄的握持部位赋予黑色哑光橡胶材质，模拟实际产品的防滑握持设计；端部压头采用黑色硬质尼龙材质，表现其避免夹伤工件表面的功能设计。场景搭建采用暖黄色哑光工作台作为承载平面，打光采用三点布光方案，主光源从侧上方投射，打出清晰的结构阴影以突出零件的层级关系，辅助光源补充暗部细节避免结构死角过黑，顶光勾勒金属零件的轮廓高光，让整体渲染效果兼具工业严谨性与视觉表现力。设计过程中充分考虑了该类夹具的实际使用场景，安装底座预留了两个标准螺栓安装孔，可直接固定在工装台面、生产线工位上使用，推拉压头的行程做了合理限位，既保证足够的夹紧距离，又避免行程过大导致操作费力，双肘节联动的结构设计相比单臂夹钳拥有更大的夹紧力输出，同时操作力更小，适合五金加工、工件装配、工装定位等多种需要快速夹紧固定的作业场景，整体结构紧凑，没有冗余设计，所有零件都符合常规五金件的加工工艺要求，不存在无法落地生产的异形结构。
