V型六缸内燃机曲轴结构三维设计

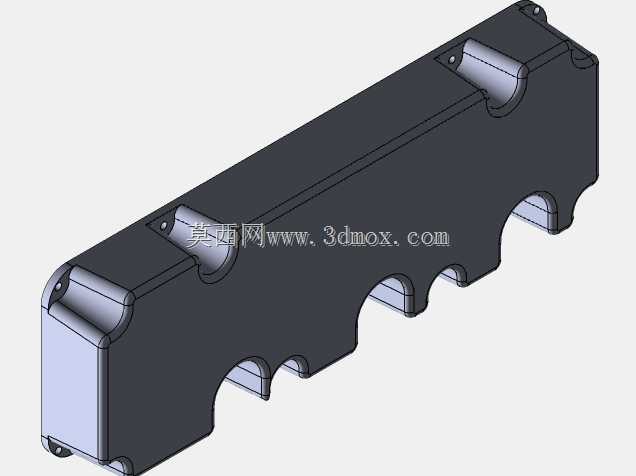

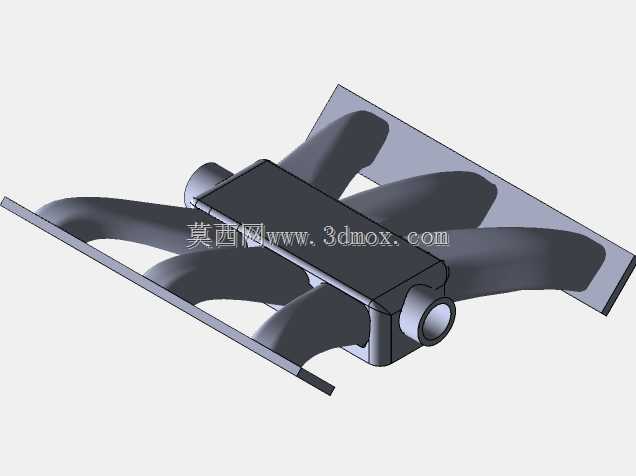

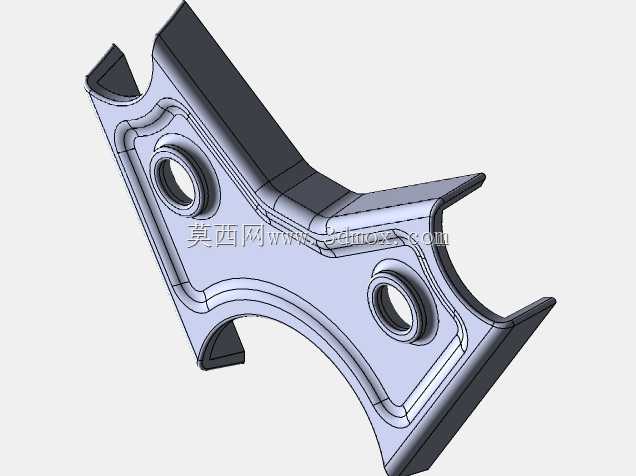

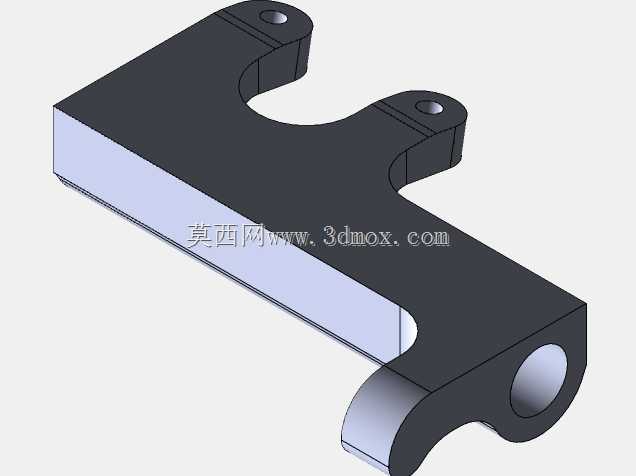

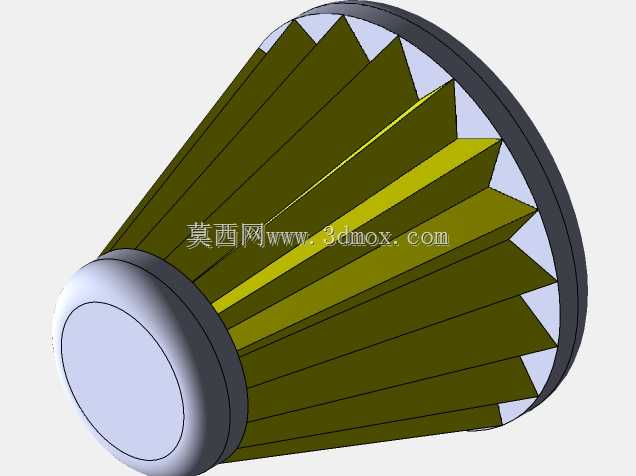

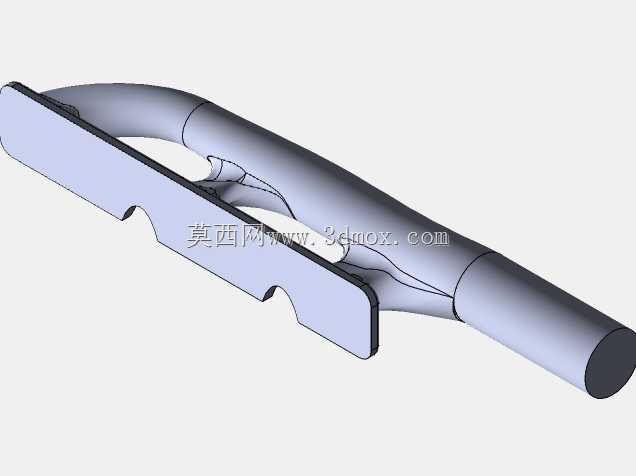

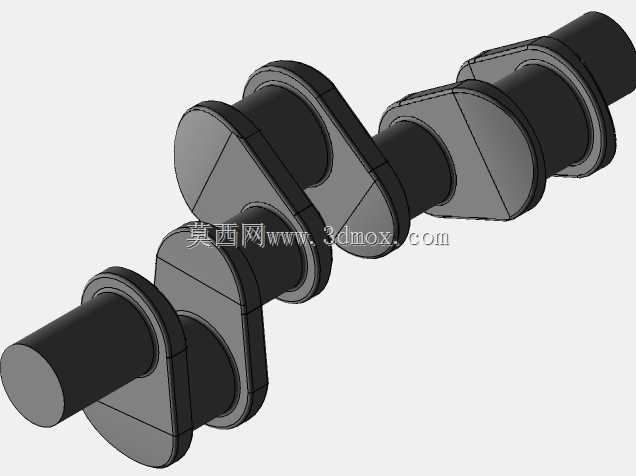

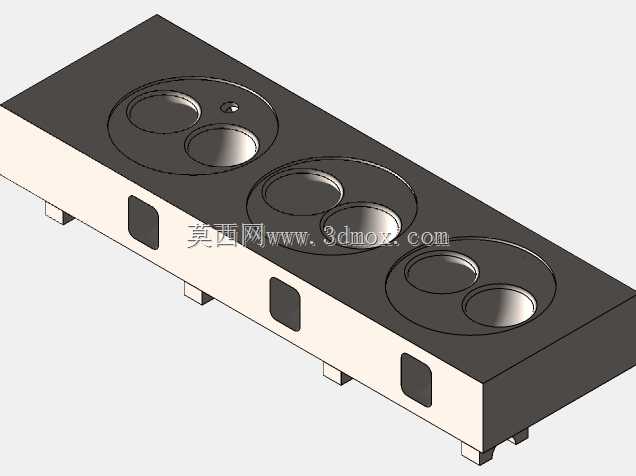

　　作为动力输出核心承载部件，这款V6机型配套曲轴的结构设计，完全围绕V型六缸内燃机的发火顺序与动平衡要求展开，区别于直列机型的平面曲轴布局，该曲轴采用错拐结构，相邻曲拐按照120度夹角均匀排布，能够完美适配V6机型两列气缸60度的夹角设计，保证各缸发火间隔均匀，从根源上降低一阶、二阶往复惯性力带来的整机振动问题。

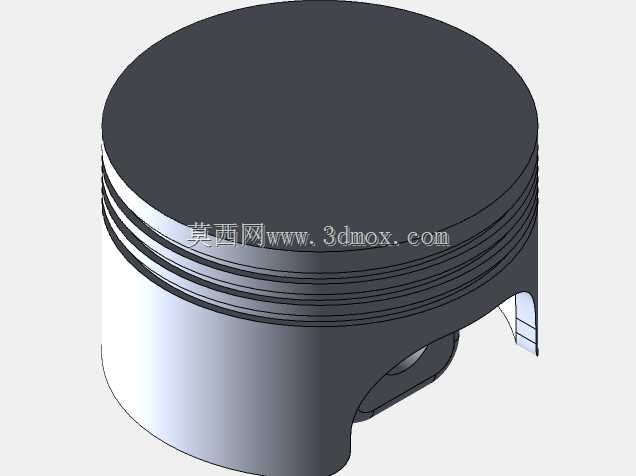

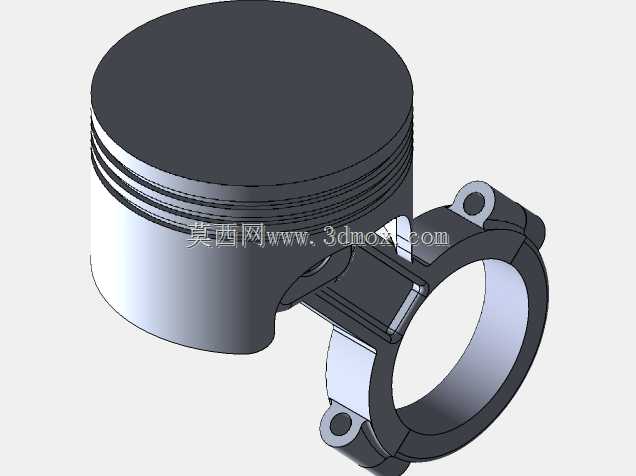

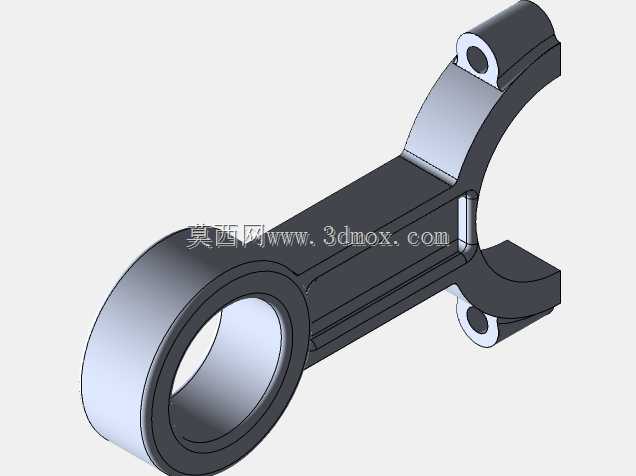

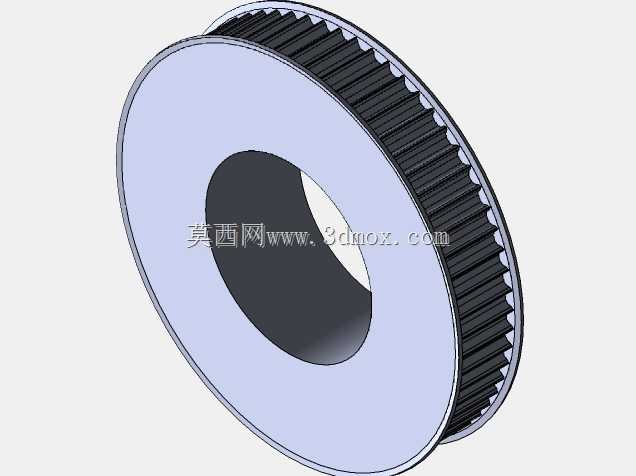

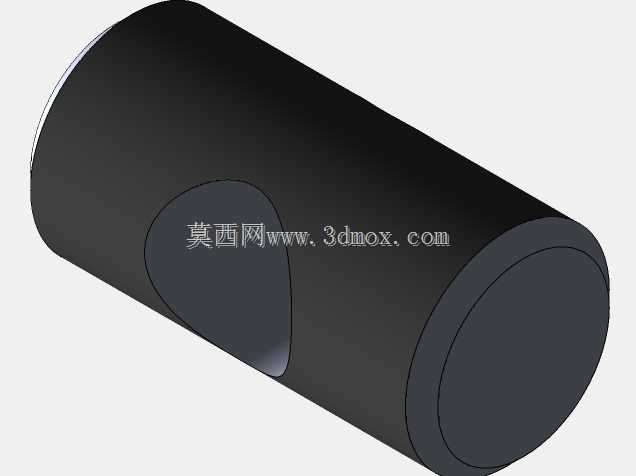

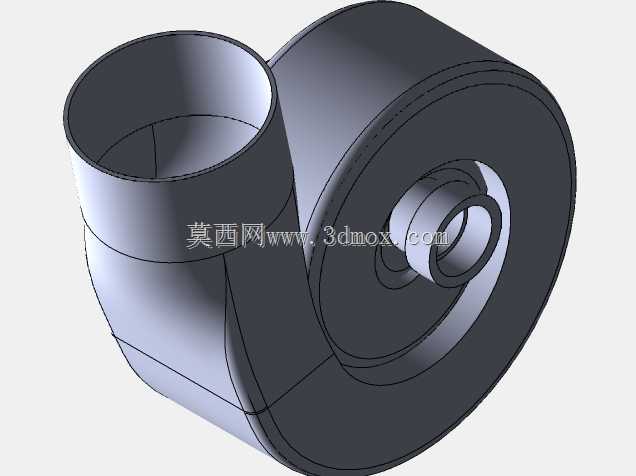

　　从实际应用场景来看，这类曲轴主要搭载于大排量乘用车辆、中小型工程动力机组以及固定式发电动力单元，在整机动传递链路中，曲轴承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的核心作用，后端通过法兰结构连接飞轮与动力输出端，前端则预留皮带轮、正时齿轮、减振器的安装轴颈，可直接对接前端轮系驱动冷却水泵、发电机、空调压缩机等附属部件。

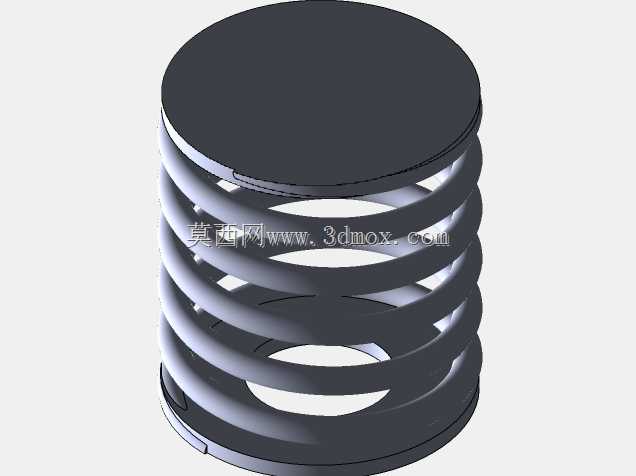

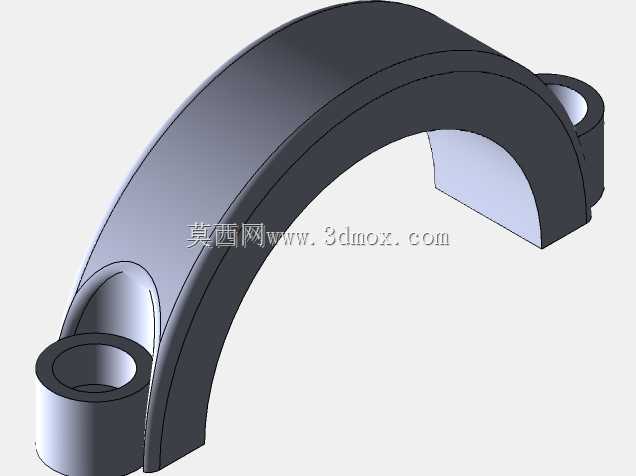

　　设计过程中首先要明确各部分的尺寸边界：主轴颈部分按照整机轴承座的同轴度要求设计，各档主轴颈保持统一的圆柱度公差，表面预留足够的硬化处理层厚度，满足高转速下的耐磨要求；连杆轴颈的偏心距直接决定发动机的活塞行程，在确定偏心尺寸时，需要结合气缸排量、活塞运动速度上限、连杆摆角范围反复校核，避免活塞运行到上下止点时出现与气缸壁、气门的运动干涉。曲臂部分的过渡圆角采用大圆弧平滑过渡，从结构上降低应力集中系数，避免长期交变载荷下出现疲劳断裂问题，同时在曲臂对应位置设计有平衡重结构，平衡重的偏心质量经过精确计算，能够抵消曲拐与连杆大头旋转产生的离心力，以及部分活塞往复运动产生的惯性力，让曲轴在额定转速区间内运行时的轴承载荷保持均匀。

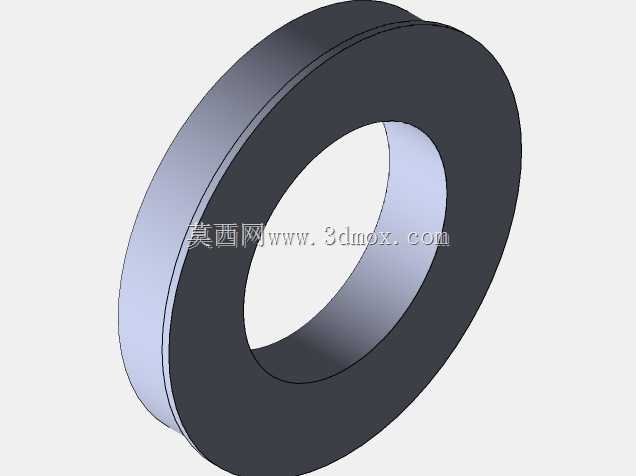

　　安装边界方面，曲轴的轴向定位设置在中间档主轴颈位置，通过止推片控制曲轴的轴向窜动量在合理区间，既避免热胀冷缩导致的轴颈卡滞，也能保证正时系统的传动精度；各油道孔采用斜向贯通设计，从主轴颈表面直达连杆轴颈表面，能够将主油道的压力润滑油直接输送到连杆轴承摩擦副表面，油道孔口位置做倒角抛光处理，减少润滑油流动阻力，同时避免应力集中。曲轴两端的密封面采用高精度圆柱面设计，配合双唇口油封能够有效防止机油泄漏，前端的键槽结构与正时齿轮、皮带轮的定位键完全匹配，保证装配时的相位准确，避免正时偏差导致的气门碰撞活塞等严重故障。

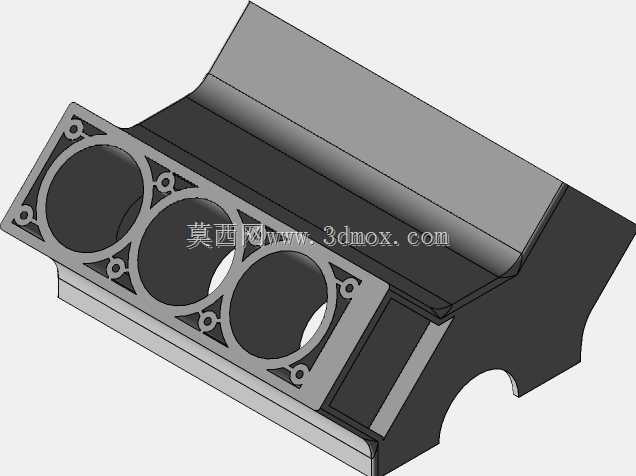

　　从结构特性来看，这款曲轴的整体刚性经过优化，通过调整曲臂的厚度与截面形状，在控制整体重量的前提下提升了弯曲刚度与扭转刚度，能够承受高增压工况下的爆发压力冲击，适配不同功率调校的V6动力机型。在建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机行业的通用设计规范设定，装配时可直接与对应的轴瓦、连杆、缸体轴承座完成适配，不需要额外的修配调整。曲拐的排布顺序严格按照V6机型常见的1-6-5-4-3-2发火顺序设计，能够保证动力输出的平顺性，降低整机运行时的扭转振动，配合曲轴前端的扭转减振器，可覆盖从怠速到额定最高转速的全工况运行需求。

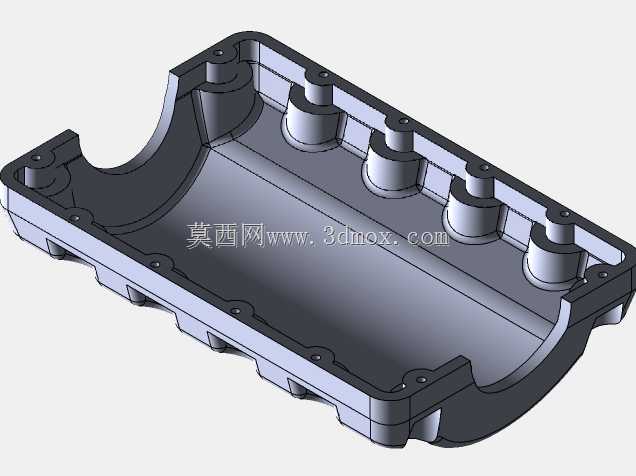

　　在实际选型匹配过程中，需要注意曲轴的轴向总长度需要与缸体的曲轴箱长度匹配，后端法兰的螺栓孔分布圆尺寸、定位销位置需要与飞轮组件完全对应，前端轴颈的长度、直径需要与前盖油封、皮带轮轮毂的安装尺寸匹配，避免出现装配干涉。油道的布局方向需要考虑曲轴旋转方向，保证曲轴运行过程中润滑油能够在离心力作用下顺畅到达各润滑点，避免出现轴承干磨问题。平衡重的外圆尺寸需要与曲轴箱内部的避让空间匹配，避免曲轴旋转时平衡重与缸体、油底壳发生碰撞。
