带管道预装结构的拉杆式标准气缸

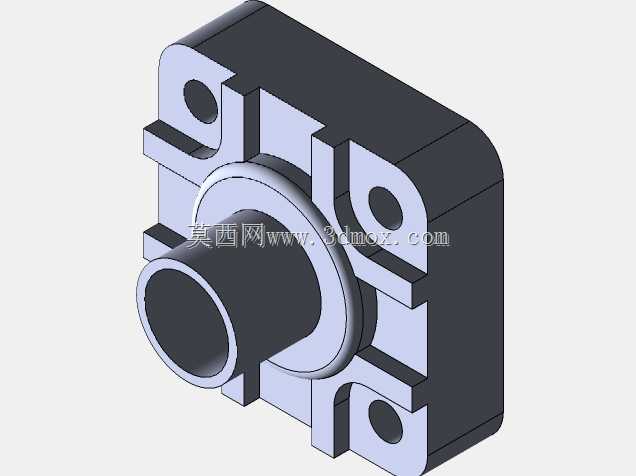

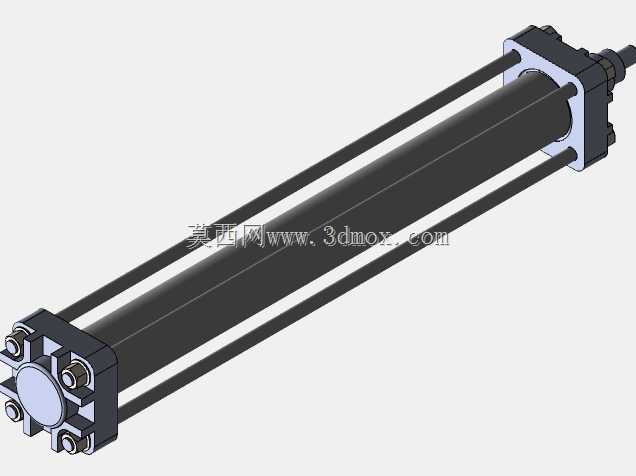

　　这款拉杆式气缸在常规双作用气缸的结构基础上，提前预留了管道接驳的安装位，适配自动化产线、工装夹具、物流分拣设备等多类需要直线往复驱动的场景，作为气动系统的末端执行元件，它承担着将压缩空气的压力能转换为直线机械动能的作用，可完成工件推送、夹具夹紧、工位顶升、挡料限位等常见的工业动作。从结构设计来看，它采用四根平行拉杆贯穿前后端盖与缸筒的经典布局，这种结构的优势在于缸筒受力均匀，端盖密封压紧力可通过拉杆两端的锁紧螺母灵活调整，相比铆接式气缸，后期维护时拆解更换密封件的操作门槛更低，适合工厂现场的快速维保作业。前端盖处集成了带缓冲调节的安装结构，可根据活塞运行速度调整缓冲节流开度，避免活塞高速运行到行程末端时撞击端盖产生噪音与结构冲击，

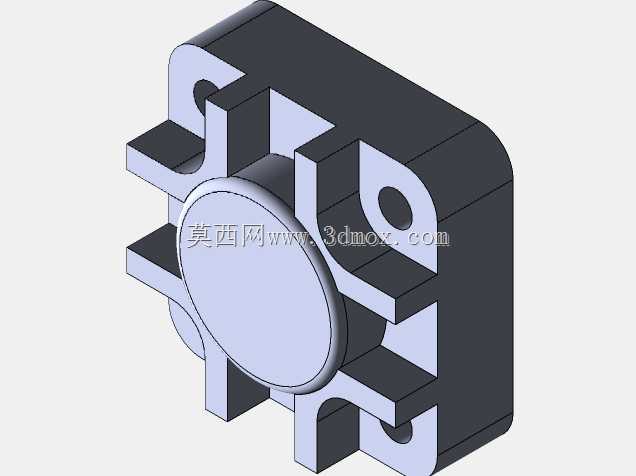

　　延长气缸整体的使用寿命。后端盖预留了两个标准气动接口的安装位，同时在端盖侧面做了管道固定的卡槽设计，现场配管时可将接入的气管顺着缸筒外侧的拉杆间隙排布，通过配套的管卡固定在拉杆上，避免设备运行过程中气管晃动剐蹭周边结构，也能减少气管接头处受拉扯导致的漏气风险，这一预装管道的设计细节，能大幅减少现场安装时的配管整理工作量，尤其适合多气缸密集排布的自动化设备，能有效压缩设备装配阶段的气路布置工时。从安装边界来看，这款气缸的主体缸筒为圆形截面，前后端盖采用方形法兰结构，端盖上预留了标准的通孔安装位，既可以通过前端法兰直接固定在设备安装板上，也可以配合附件完成脚座安装、耳环铰接安装等多种安装形式，适配不同的设备安装空间需求。设计过程中，

　　缸筒内壁的粗糙度、活塞密封圈的沟槽尺寸、拉杆的同轴度都做了对应公差约束，保证活塞运行时的同轴度偏差控制在合理范围内，避免运行过程中出现卡滞、内泄漏量超标的问题。活塞上搭配了耐磨环与双向密封件，耐磨环采用低摩擦系数的复合材料，可减少活塞与缸筒内壁的直接摩擦，同时吸收活塞运行时的径向偏载，即使存在小幅的安装同轴度偏差，也能保证气缸顺畅运行。在实际选型应用中，这类带管道预装结构的气缸，尤其适合空间紧凑、气管排布空间有限的设备场景，比如3C电子行业的小件组装设备、包装行业的物料推送工位、轻工行业的工装夹具单元，不需要额外设计气管固定支架，直接利用气缸自带的管卡槽就能完成气路管道的规整固定，避免杂乱的气管影响设备其他机构的运动轨迹。另外，

　　气缸的活塞杆表面做了硬化处理，表面硬度满足常规工业环境下的耐磨需求，活塞杆伸出端预留了标准的外螺纹接口，可根据实际使用需求搭配浮动接头、连接头、推板等不同的末端执行附件，适配不同的工件接触需求。在气路配置上，这款气缸可搭配两位五通电磁阀完成双向动作控制，也可根据安全需求搭配中封式电磁阀实现行程中间位置的停止锁定，配合调速接头可分别调整活塞伸出与缩回的运行速度，匹配不同工位的动作节拍要求。从结构强度来看，四根拉杆采用高强度碳钢材质，可承受额定工作压力下的端盖轴向拉力，不会出现拉杆变形导致的端盖密封失效问题，端盖与缸筒之间的密封采用端面静密封结构，相比径向密封的结构，对缸筒端面的加工公差要求更易控制，批量生产时的密封一致性更稳定。
